深入了解变频串联谐振测试系统的工作原理

变频串联谐振测试系统通过调节电源频率使电感与被试品电容发生谐振，从而在被试品上产生高电压，实现高效、低能耗的绝缘性能检测。其核心原理是利用LC串联谐振的物理特性，结合变频技术实现试验电压的精确控制。以下是详细的工作原理说明：

1、基础物理原理：LC串联谐振

① 谐振条件

当电感（L）与电容（C）串联时，回路总阻抗为：Z=R+j(ωL− 1/ωC)

其中，R为回路电阻，ω=2πf为角频率。

谐振发生条件：ωL=1/ωC 即：f=1/2π LC

此时，回路阻抗最小（仅剩电阻R），电流达到最大值，电容和电感上的电压相互抵消，但被试品（电容）上的电压可达输入电压的Q倍（Q为品质因数）。

② 品质因数（Q值）

Q= R/ωL=1/ωCR，表示谐振回路中能量交换的效率。

Q值越高，被试品上的电压放大倍数越大（通常为几十到一百以上）。

Q值受回路电阻、电感损耗、电容介质损耗等因素影响。

2、系统工作过程

① 变频电源输出

a.变频电源将工频（50Hz）交流电转换为频率可调的正弦波（通常20-300Hz）。

b.通过调节输出频率，使电感（L）与被试品电容（C）满足谐振条件。

② 谐振状态建立

a.当试验频率f等于谐振频率f0=1/2π LC时，回路发生谐振。

b.此时，变频电源仅需输出较小电压Uin，被试品上的电压Uc为：Uc=Q⋅Uin

③ . 电压生成与控制

a.通过调节变频电源的频率，精确控制谐振点，从而稳定输出高电压。

b.电容分压器实时监测被试品电压，反馈至控制系统，实现闭环调节。

3、关键技术实现

① 自动调谐功能

a.扫频过程：系统在设定频率范围内（如20-300Hz）自动扫描，寻找谐振点。

b.细调阶段：在谐振频点附近（如±5Hz）以高分辨率（如0.01Hz）精细调节，确保精确谐振。

c.显示与反馈：扫频过程中，系统显示谐振曲线，用户可直观观察调谐过程。

② 品质因数优化

a.通过选择低损耗电感（如空心电感）和高品质电容，提高Q值，减少电源容量需求。

b.回路电阻R越小，Q值越高，电压放大效果越显著。

③ 保护机制

a.过压保护：当被试品电压超过设定值时，立即切断电源。

b.过流保护：监测回路电流，防止电感或被试品过热。

c.闪络保护：检测被试品击穿时的瞬态电流，快速响应（响应时间≤1μs）。

4、与传统工频耐压试验的对比

5、应用实例

① 高压电缆耐压试验

a.被试品：220kV交联聚乙烯电缆（电容C较大）。

b.系统配置：电感L与电缆电容C谐振于50Hz附近，变频电源输出小电压，电缆上获得高试验电压。

② 发电机定子绕组试验

a.被试品：600MW发电机定子绕组（电容C较小）。

b.系统配置：通过调节频率至较高值（如100Hz），使L与C谐振，生成所需电压。

③ GIS设备耐压试验

a.被试品：500kV GIS（气体绝缘开关设备，电容C极小）。

b.系统配置：采用分件式电抗器，组合后与GIS电容谐振，实现高电压输出。

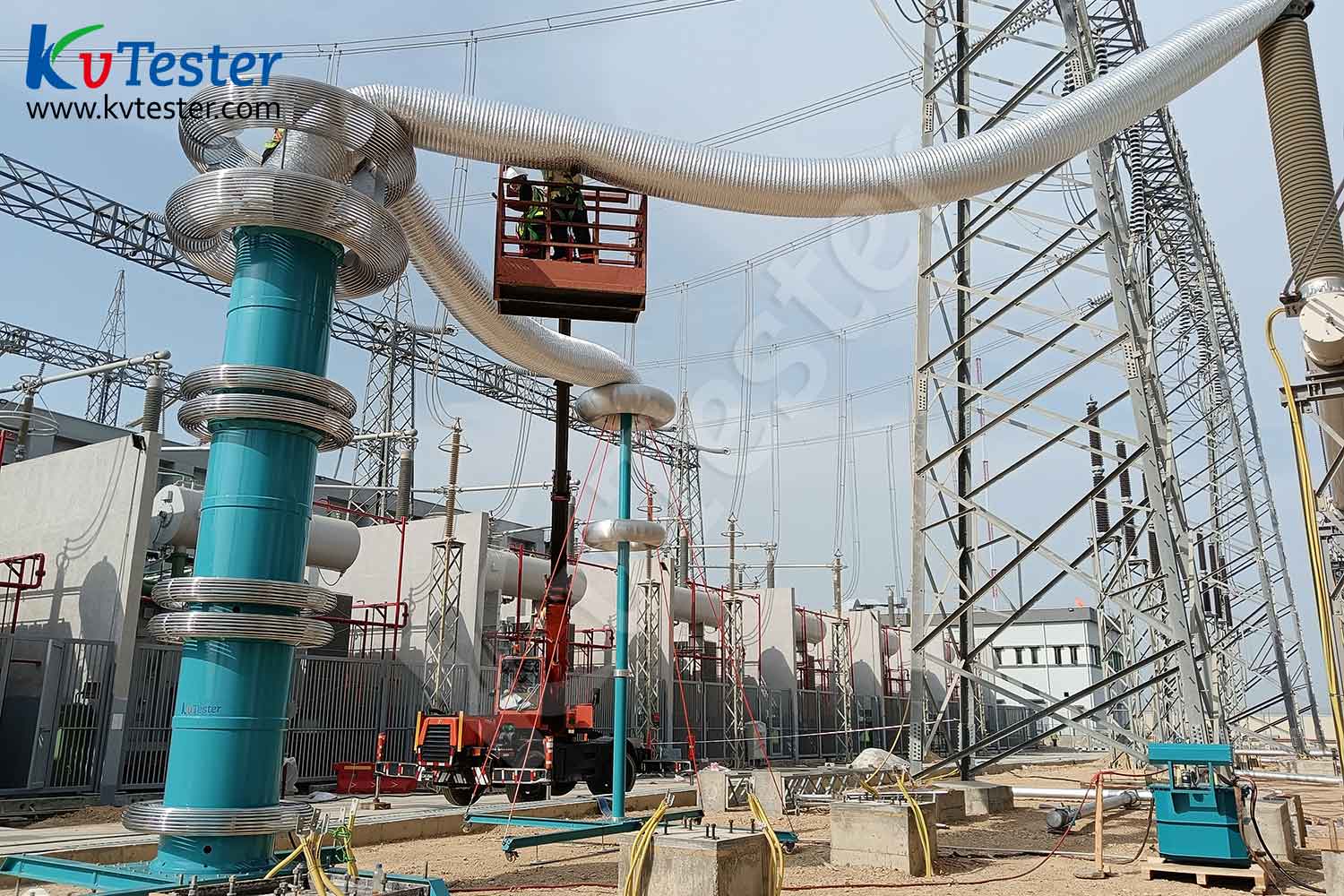

KSTVF-A系列变频串联谐振试验成套装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
