雷电冲击试验装置应用场景

雷电冲击试验装置通过模拟雷电过电压的瞬态特性，对电力设备、电子元件及系统的绝缘性能进行严格测试，是保障设备在极端电压环境下安全运行的核心设备。其应用场景广泛覆盖电力、新能源、轨道交通、航空航天、通信、工业控制及科研教育等领域，以下为具体应用场景分析：

1、电力设备制造与检测

核心需求：验证电力设备（如变压器、开关设备、电缆、绝缘子）在雷电过电压下的绝缘强度，确保其符合国际/国家标准

典型场景：

① 变压器绝缘测试

应用：对电力变压器进行雷电冲击全波和截波试验，验证绕组间、绕组对地绝缘的耐压能力。

② 高压开关设备测试

应用：对GIS、断路器等进行雷电冲击耐受试验，确保其在开关操作或雷击时不会发生绝缘击穿。

③ 电缆绝缘测试

应用：对高压电缆进行雷电冲击试验，评估其绝缘层在瞬态过电压下的抗击穿能力。

2、新能源领域

核心需求：验证新能源设备在雷击或电网故障引起的过电压下的可靠性。

典型场景：

① 光伏逆变器测试

应用：模拟雷击导致直流侧电压骤升，测试逆变器直流侧电容、IGBT模块的绝缘耐受能力。

② 风电变流器测试

应用：验证风电变流器在雷击导致电网电压骤升时的保护功能（如过压保护、快速关断）。

③ 储能系统测试

应用：测试储能电池管理系统在雷击导致电池组电压异常时的保护逻辑（如均衡控制、故障隔离）。

3、轨道交通与航空航天

核心需求：验证轨道交通设备和航空航天设备在雷击或电磁脉冲下的抗干扰能力。

典型场景：

① 轨道交通牵引供电系统测试

应用：模拟雷击导致接触网电压骤升，测试牵引变压器、整流器等设备的绝缘耐受能力。

② 飞机电源系统测试

应用：验证飞机电源系统在雷击导致电压瞬变时的稳定性。

③ 卫星电子设备测试

应用：模拟太空雷击对卫星电子设备的干扰，测试其抗辐射加固能力。

4、通信与工业控制

核心需求：验证通信设备和工业控制系统在雷击或静电放电下的抗干扰能力。

典型场景：

① 通信基站测试

应用：模拟雷击导致基站天线电压骤升，测试基站电源模块、射频模块的绝缘耐受能力。

② 工业PLC测试

应用：验证PLC输入/输出（I/O）模块在雷击导致信号线电压瞬变时的抗干扰能力。

③ 传感器测试

应用：测试传感器在雷击导致信号线电压骤升时的输出稳定性。

5、科研与教育领域

核心需求：为高校、科研院所提供高精度雷电冲击试验平台，支持绝缘材料研究、电磁兼容测试及人才培养。

典型场景：

① 绝缘材料研究

应用：研究新型绝缘材料在雷电冲击下的击穿特性，优化材料配方。

② 电磁兼容测试

应用：测试电子设备在雷电冲击下的电磁干扰发射水平，评估其是否符合EMC标准。

③ 教学实验

应用：为高校电气工程专业提供雷电冲击试验教学平台，培养学生实践能力和安全意识。

6、其他特殊场景

① 核电站设备测试

应用：验证核电站安全系统在雷击导致电压瞬变下的可靠性。

② 船舶电力系统测试

应用：模拟雷击导致船舶电网电压骤升，测试船舶电机、配电板的绝缘耐受能力。

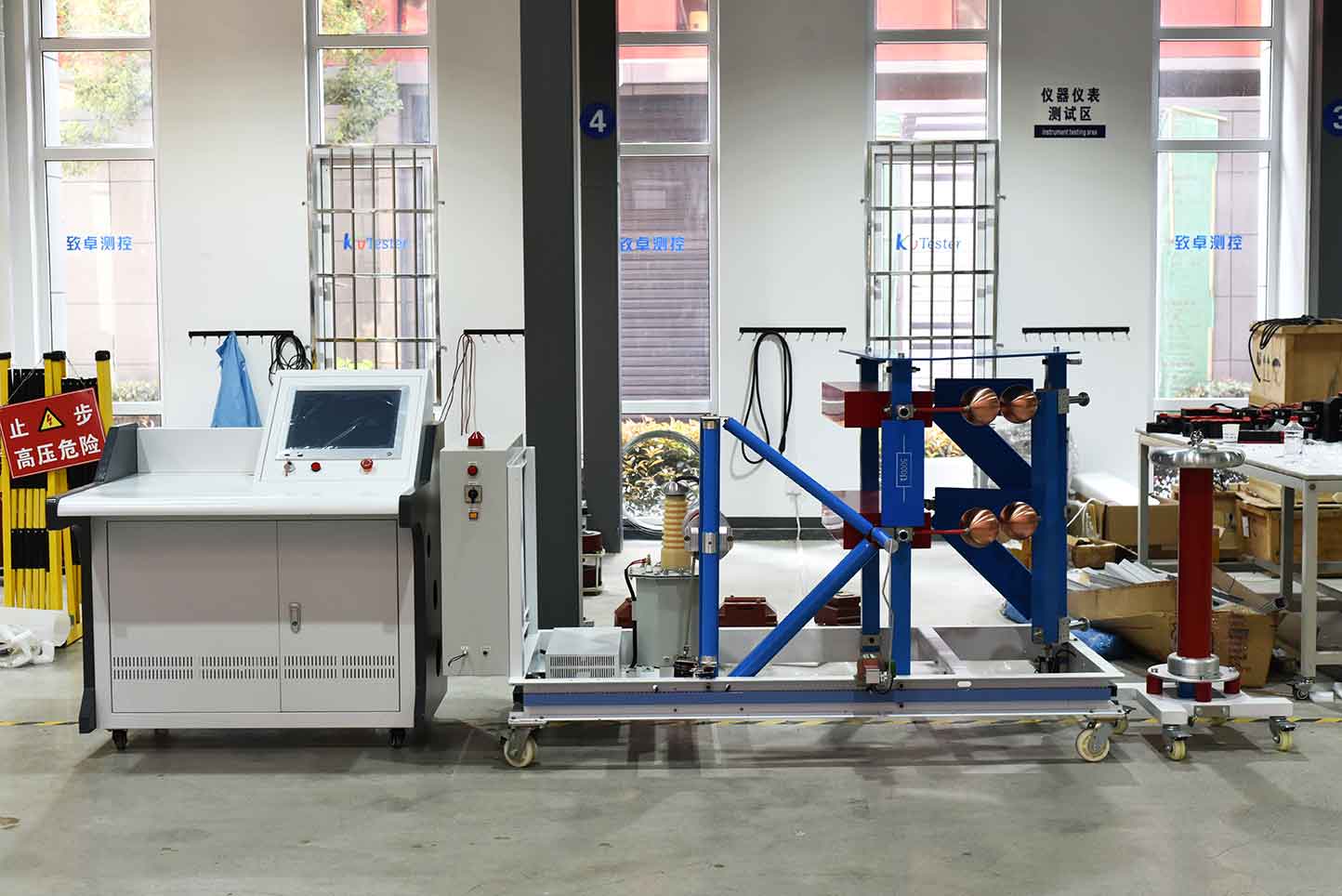

ZCCJ-800kV/80kJ冲击电压发生器采用四柱H型结构，钢支架由单法兰和并联的外部单电容器组成，形成一级稳定结构。主要设备分为8层，形成组合式塔架结构，每层逐级堆叠，便于拆卸和维护，整体结构稳定。

本套设备主要用于满足电力绝缘子等电气设备的雷电全波和陡波波形测试。设备的基本配置包括充电装置、冲击电压发生器主体、弱阻尼电容分压器、陡波装置、快速电阻分压器和其他控制和测量装置。
