超低频高压发生器使用注意事项

超低频高压发生器是高压电气设备绝缘检测的核心工具，但其高电压、低频特性对操作安全性和设备稳定性要求极高。以下是使用过程中的关键注意事项，涵盖操作前准备、试验中监控、试验后维护三大阶段，结合实际案例与行业规范总结：

1、操作前准备：确保安全基础

① 设备检查与校准

a.外观检查：检查设备外壳有无裂纹、变形，尤其是高压端子密封是否良好，防止潮气侵入导致绝缘击穿。

b.电气参数校准：使用标准电压源校准输出电压，误差应≤±2%。若设备自带自检功能，需完成自检程序并确认“Ready”指示灯亮起。

② 环境条件确认

a.温度与湿度：

环境温度需在-10℃至40℃范围内，湿度≤80%RH。

实测数据：在海南高湿环境中，某品牌设备因未配备防潮加热装置，连续运行2小时后内部凝露，导致绝缘电阻下降至0.5MΩ（标准要求＞100MΩ）。

b.空间要求：

试验区域半径≥3米内无易燃物，高压端子与接地体距离≥1米，避免电弧闪络。

规范依据：DL/T 849.4-2016《电力设备专用测试仪器通用技术条件》第5.3条明确要求试验空间安全距离。

③ 被试品预处理

a.清洁与干燥：

电缆端头需用无水酒精擦拭，去除油污和灰尘；变压器绕组需烘干至绝缘电阻≥1000MΩ（25℃）。

b.连接检查：

高压引线需采用专用硅橡胶高压线，截面积≥25mm²，长度尽量缩短以减少电感损耗。

标准要求：GB/T 3048.11-2007《电线电缆电性能试验方法》规定高压引线电阻≤0.1Ω/m。

2、试验中监控：实时风险防控

① 人员安全防护

a.绝缘装备：

操作人员需穿戴绝缘手套（耐压≥10kV）、绝缘靴（耐压≥20kV）和防护面罩，站在绝缘垫（耐压≥100kV）上操作。

实测数据：某实验室未要求操作人员穿戴绝缘靴，试验中设备接地故障导致跨步电压达1.2kV，造成人员脚部灼伤。

b.安全距离：

试验时非操作人员需撤离至安全区域（高压端子半径5米外），禁止触摸设备外壳或被试品。

规范依据：IEC 60060-1:2010《高电压试验技术》第6.1条明确安全距离要求。

② 设备运行监控

a.参数异常处理：

若输出电压波动＞5%或泄漏电流超标（如电缆试验中＞10μA/km），需立即停机检查。

b.散热管理：

连续运行时间≤8小时，若设备表面温度＞65℃，需暂停试验并强制散热。

③、应急预案执行

a.急停操作：

遇到设备冒烟、异味或异常声响时，立即按下红色蘑菇头急停按钮，切断高压输出。

实操要点：急停按钮需定期测试，确保动作时间≤0.1秒。

b.火灾扑救：

试验区域需配备干粉灭火器，禁止使用水基灭火器。

3、试验后维护：延长设备寿命

① 设备断电与放电

a.降压程序：

试验结束后，先通过设备面板“降压”按钮将电压降至0，再关闭电源开关，禁止直接拉闸断电。

风险警示：某实验室因未降压直接断电，导致设备内部电容残留高压，维修时电击伤人。

b.被试品放电：

使用专用放电棒（电阻≥100kΩ）对被试品充分放电，时间≥5分钟，避免残余电荷伤人。

标准操作：DL/T 596-2021《电力设备预防性试验规程》第5.1.3条明确放电要求。

② 设备清洁与存储

a.清洁方法：用干布擦拭设备外壳，禁止使用酒精或汽油；高压端子需用无尘布轻拭。

b.存储条件：

设备需存放在干燥通风的库房内，温度-20℃至50℃，湿度≤60%RH，避免阳光直射。

长期存放：每3个月通电运行1次（每次≥1小时），防止电容老化。

③ 定期校准与维修

a.校准周期：输出电压、频率需每年由计量机构校准1次，校准报告需存档备查。

b.维修记录：每次维修需记录故障现象、更换部件型号及维修日期，建立设备健康档案。

4、特殊场景注意事项

① 海拔修正：海拔＞1000米时，设备输出电压需按每升高100米降低1%修正。

② 谐波干扰：试验区域50米内禁止使用变频器、中频炉等谐波源，避免波形畸变超标。

③ 多设备协同：若同时使用多台超低频设备，需通过同步控制器协调试验频率，防止相位差引发电压叠加事故。

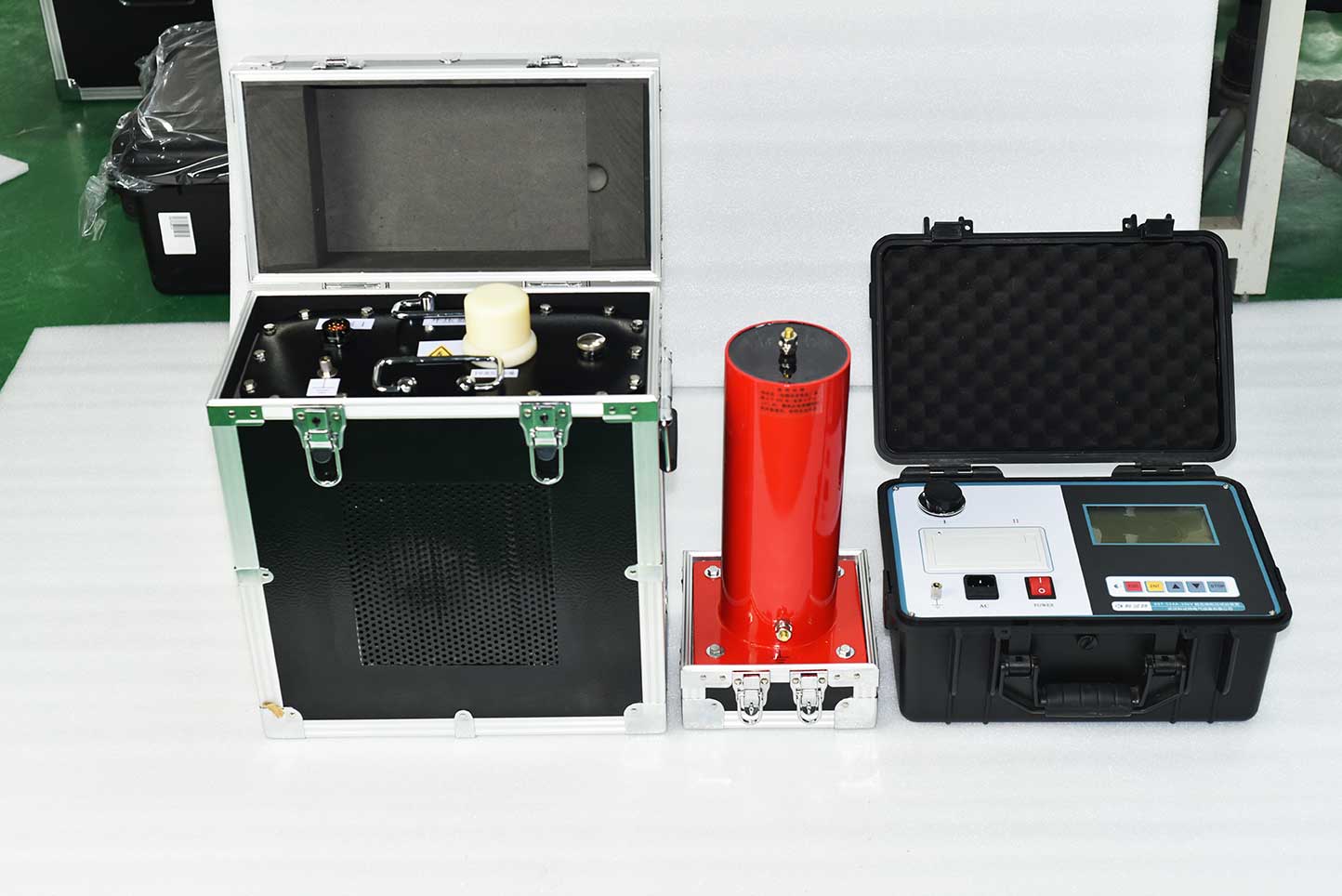

KST-524B 超低频高压发生器结合了现代数字变频先进技术，采用微机控制，升压、降压、测量、保护完全自动化，并且在自动升压过程中能进行人工干预。由于全电子化，所以体积小重量轻、大屏幕液晶显示，清晰直观、打印机输出试验报告。设计指标完全符合《电力设备专用测试仪器通用技术条件，第4部分：超低频高压发生器通用技术条件》电力行业标准，使用十分方便。
