雷电冲击试验装置的系统组成都有哪些

雷电冲击试验装置是模拟雷电过电压对电力设备进行绝缘强度测试的核心设备，其系统组成需满足高电压生成、波形精确控制、安全防护及数据采集分析等需求。一套完整的雷电冲击试验装置通常由以下几个核心部分组成：

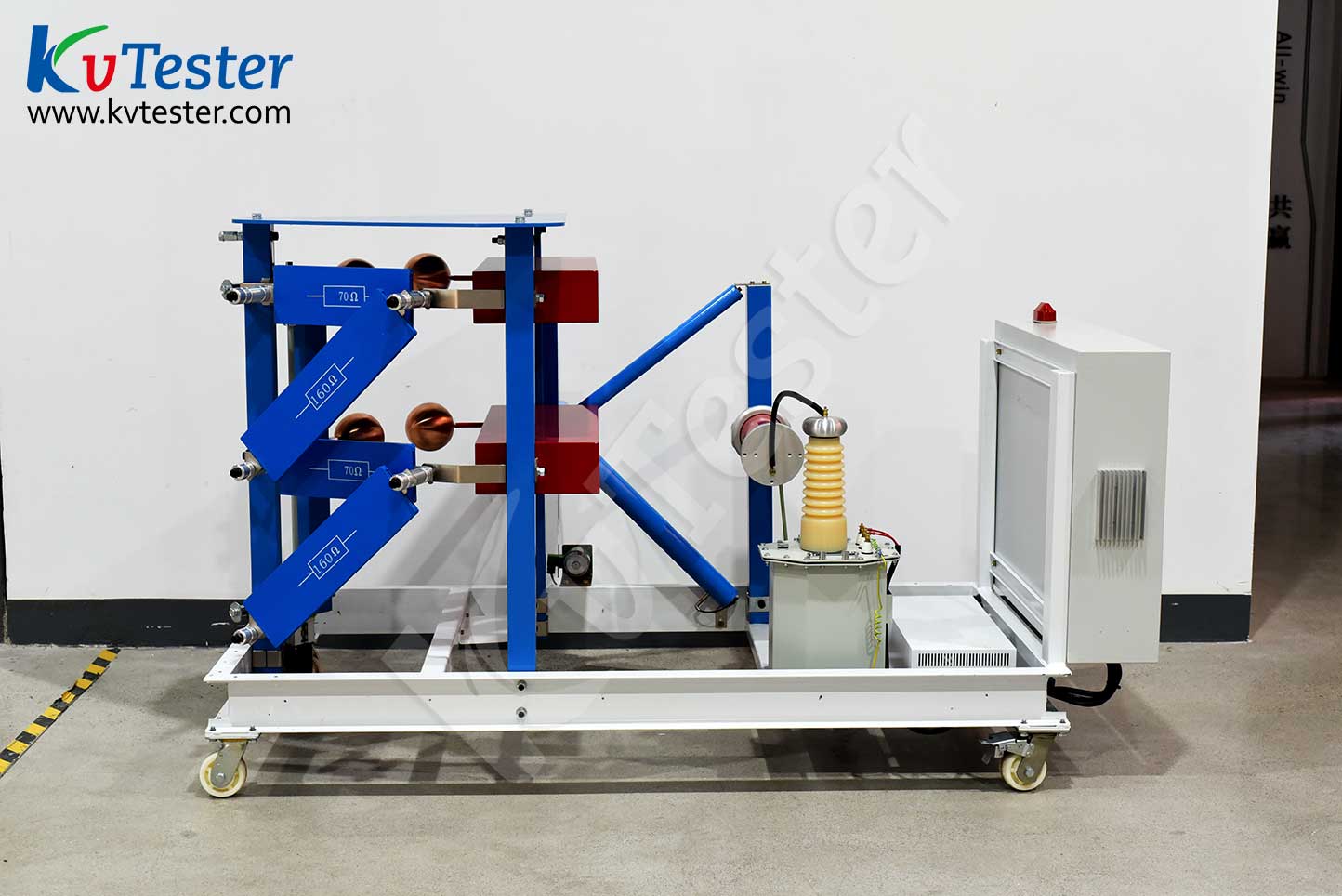

① 冲击电压发生器：这是装置的核心部件，通过电容充电、串联放电的方式产生符合国际标准的雷电冲击波形。其输出电压范围可从几十kV到数千kV，满足不同电压等级设备的测试需求。

② 测量系统：包括分压器（如电阻分压器、电容分压器）、示波器、数据采集卡等，用于精确测量冲击电压的峰值、波形参数及设备的绝缘击穿电压，确保试验数据的准确性与可靠性。

③ 控制系统：采用PLC或工业计算机控制，实现试验过程的自动化操作，包括充电电压调节、放电触发、数据记录与分析等，减少人为操作误差，提升试验效率。

④ 辅助设备：涵盖高压引线、保护电阻、接地系统等，保障试验过程中的人员安全与设备稳定，避免因冲击电压产生的电磁干扰影响试验结果。

ZCCJ-800kV/80kJ冲击电压发生器采用四柱H型结构，钢支架由单法兰和并联的外部单电容器组成，形成一级稳定结构。主要设备分为8层，形成组合式塔架结构，每层逐级堆叠，便于拆卸和维护，整体结构稳定。

本套设备主要用于满足电力绝缘子等电气设备的雷电全波和陡波波形测试。设备的基本配置包括充电装置、冲击电压发生器主体、弱阻尼电容分压器、陡波装置、快速电阻分压器和其他控制和测量装置。
