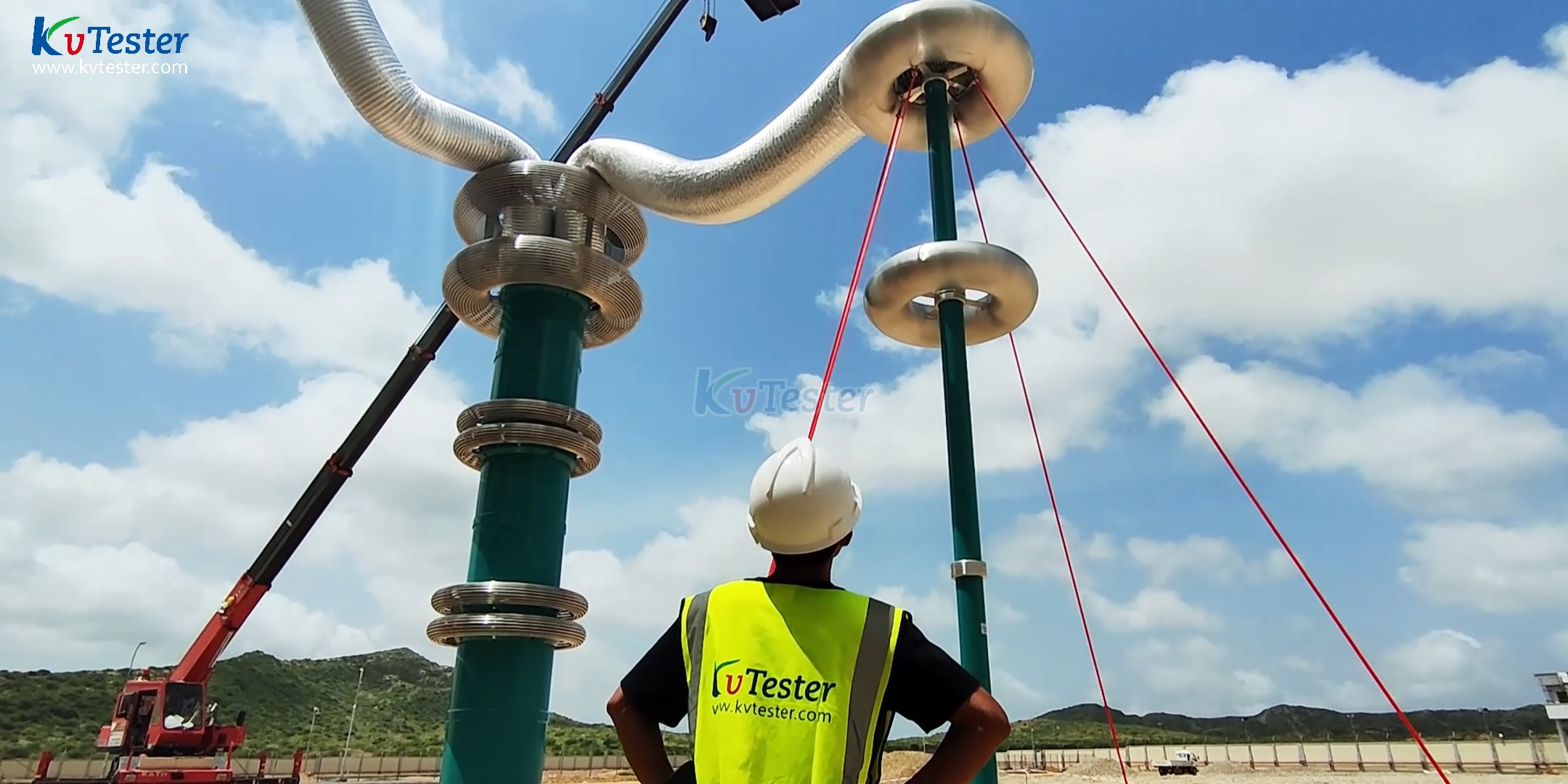

变频串联谐振测试系统可以检测哪些类型的绝缘性能

变频串联谐振测试系统通过模拟实际运行中的高压环境，能够全面检测电气设备的绝缘性能，适用于多种电容性试品的耐压试验和绝缘缺陷诊断。以下是该系统可检测的绝缘性能类型及具体应用场景：

1、基础绝缘性能检测

① 交流耐压试验

核心功能：验证设备绝缘在工频或变频高压下的耐受能力，模拟长期运行中的过电压场景。

检测对象：

a.高压电缆：交联聚乙烯（XLPE）电缆、充油电缆等，检测主绝缘（交联聚乙烯层）和护套绝缘的耐压水平。

b.发电机：定子绕组绝缘（云母带、环氧树脂等），检测线圈间、对地绝缘的击穿电压。

c.变压器：高压绕组、低压绕组及套管绝缘，验证绝缘油和纸板的耐压性能。

d.GIS/SF6开关：气体绝缘间隙和固体绝缘件（如盆式绝缘子）的耐压能力。

② 绝缘电阻测量

a.辅助功能：通过谐振回路中的电流监测，间接评估绝缘电阻变化（需结合专用绝缘电阻测试仪）。

b.应用场景：检测电缆受潮、变压器绝缘老化等导致的电阻下降问题。

2、局部放电检测

① 局部放电（PD）定位与定量

原理：在谐振高压下，绝缘缺陷（如气隙、裂纹、杂质）会产生局部放电脉冲，通过传感器捕捉放电信号。

检测对象：

a.电缆接头：检测制作工艺缺陷（如应力锥偏移、半导电层剥削不良）。

b.电机绕组：定位线圈端部、槽部绝缘的局部放电源。

c.变压器油纸绝缘：识别纸板褶皱、油道堵塞等缺陷。

优势：非破坏性检测，可定位缺陷位置并评估严重程度。

② 局部放电谱图分析

a.方法：通过频谱分析放电脉冲的相位、幅值和频率分布，区分不同类型缺陷（如内部放电、表面放电）。

b.应用：结合超声波、特高频（UHF）传感器，提高缺陷识别准确率。

3、介质损耗因数（tanδ）测量

① 绝缘材料老化评估

原理：在谐振电压下测量绝缘介质的损耗角正切值（tanδ），反映介质极化过程中的能量损耗。

检测对象：

a.电缆绝缘：评估交联聚乙烯老化程度（tanδ增大表明链段运动能力下降）。

b.电容器：检测薄膜/铝箔介质的老化或受潮。

c.变压器套管：判断绝缘油或纸板的劣化状态。

标准：tanδ值超过制造厂规定或历年数据显著增长时，需进一步检查。

② 电容变化监测

关联分析：tanδ测量同时可获取被试品电容值，电容异常增大可能提示绝缘受潮或局部缺陷。

4、绝缘缺陷类型诊断

① 水树枝/电树枝缺陷

a.电缆检测：在谐振高压下，水树枝（受潮导致）或电树枝（电场集中导致）会加速发展，通过局部放电或tanδ变化识别。

② 绝缘层剥离或破损

a.电机/发电机检测：绕组绝缘层剥离会导致对地电容变化，谐振试验中电压分布异常可定位缺陷。

b.方法：结合红外热成像，确认局部过热区域。

③ 气体绝缘缺陷

a.GIS检测：SF6气体泄漏或绝缘子表面污秽会导致局部场强集中，谐振试验中可能引发闪络。

b.补充手段：配合SF6气体分解产物分析，确认内部故障类型。

5、特殊应用场景

① 长距离电缆耐压试验

a.挑战：传统工频耐压需大容量电源，变频谐振通过谐振放大电压，降低电源需求。

② 大容量发电机定子绕组试验

a.优势：发电机电容较小，需高频谐振（如100-300Hz）以降低电感量，变频系统灵活支持。

b.标准：符合IEEE Std 500™-2018《旋转电机现场耐压试验导则》。

③ 海上风电设备检测

a.环境适应性：变频系统体积小、重量轻，适合海上平台或船舶的有限空间。

b.检测对象：海底电缆、风力发电机组升压变压器等。

KSTVF-A系列变频串联谐振试验成套装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
