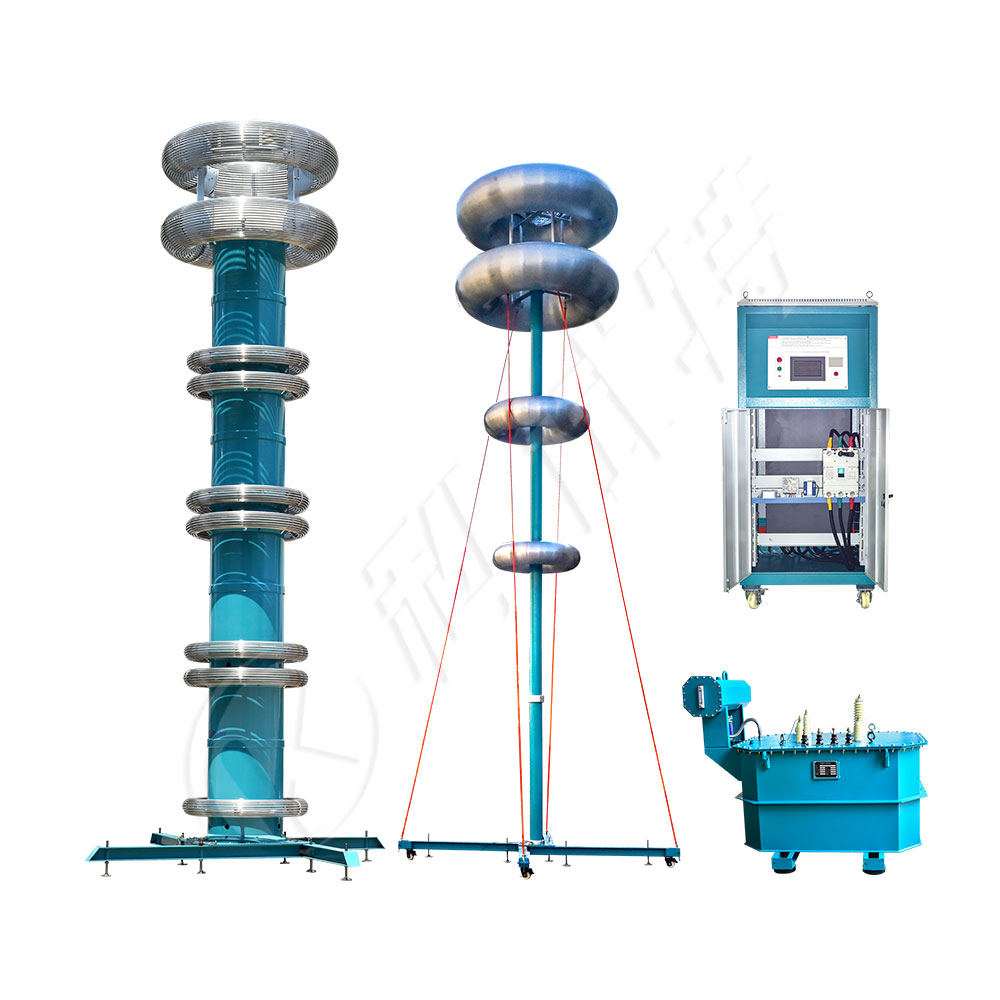

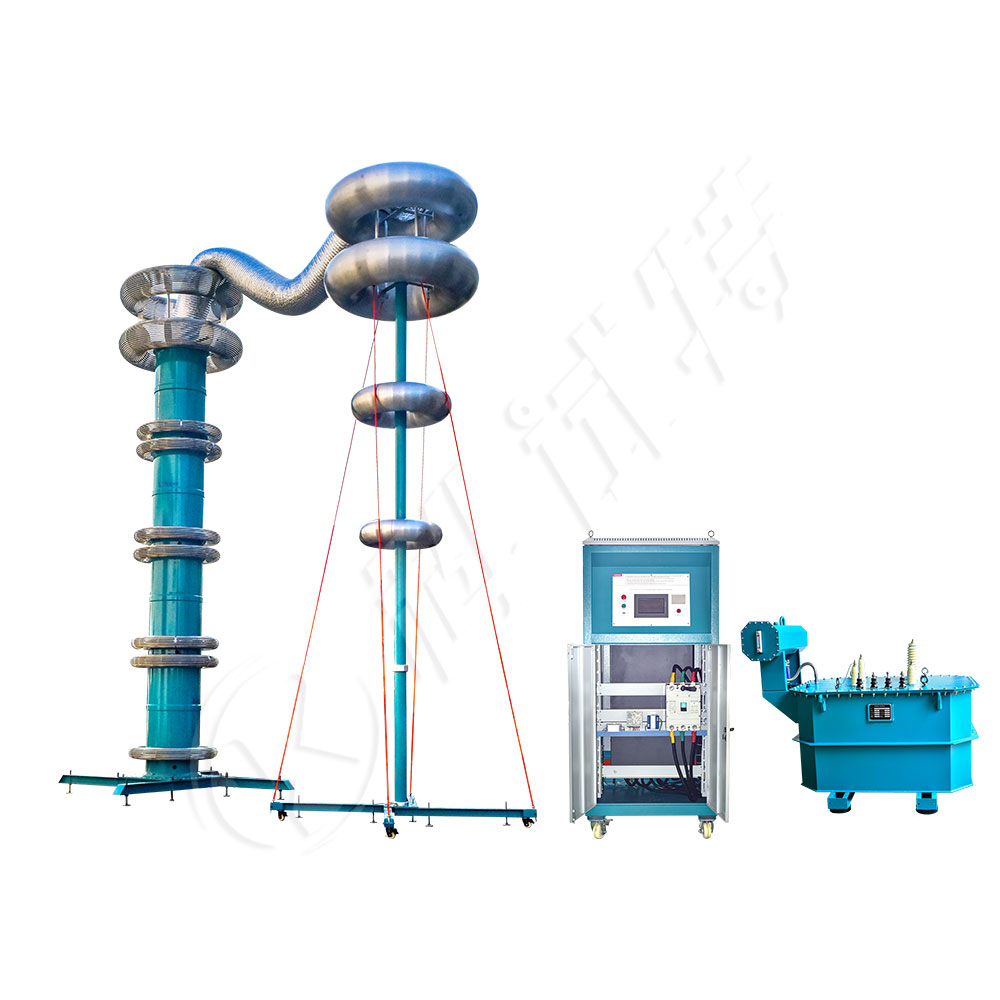

ZCVF-6000kVA/1000kV 变频谐振测试系统

ZCVF-A系列变频串联谐振交流耐压装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。它具有高压过电压保护、低压过电流保护、失谐保护、零位保护、闪络保护、紧急停机、欠压保护等功能。它不仅满足设备高压小电流试验条件的要求，而且满足设备低压大电流试验条件要求，应用范围广。

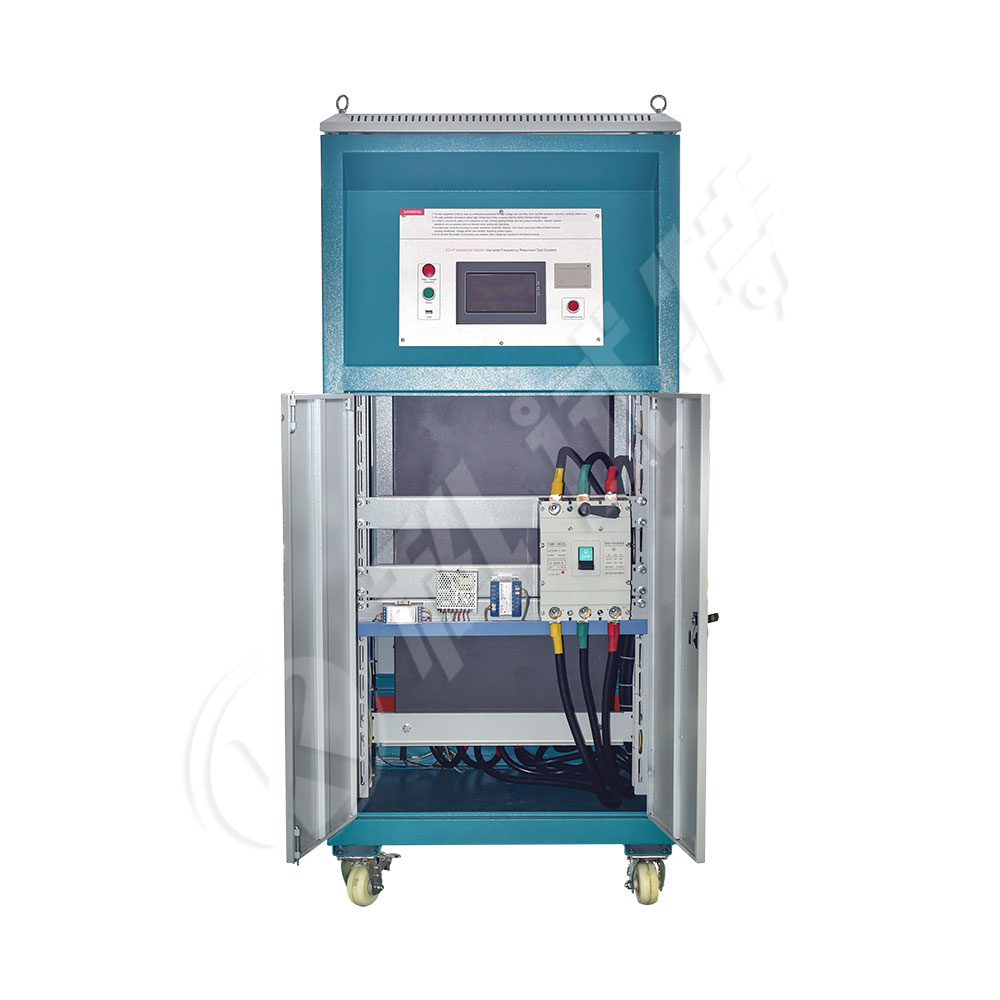

1.参数显示：触摸或外接鼠标大屏幕LCD界面显示系统

可以显示谐振电压（即试验前设定的目标电压）、试验频率、测量频率、低压电压、低压电流、耐压时间、过压保护、过电流保护、闪络保护、升压和定时、运行模式切换、电容、电感、频率交换计算、参数查询等。还可以显示频率曲线、电压曲线等，可以直观地判断电流试验中谐振频率的准确性和稳定性；

2.参数设置：大触摸屏液晶彩屏和外置鼠标可以直接完成各种参数设置。可以设置或选择启动频率、结束频率、启动电压、阶段升压和定时、测量分压比、励磁比、过电压保护、过电流保护、闪络保护、测试模式、电容和电感频率交换计算、参数设置提示和帮助等参数；

3.实验模式：触摸屏和外部鼠标操作，有三种操作模式：全自动、半自动和手动。具备升压、调谐（包括手动和自动）、分段升压和定时、运行状态、模式切换、故障提示、电容和电感频率交换计算功能等。

4.保护功能和信息提示：配备高压过电压保护、低压过电流保护、过电流保护等多种保护功能，以及失谐保护、零位保护、闪络保护、紧急停止、欠压保护等。

5.数据存储功能：保存测试结果（手动）、打印、上传、审核等。

测试结果：手动或自动测试完成后，测试的详细参数可以显示在测试结果界面中。当测试中断时，可以提示中断状态。参数可以保存在内存中，内存是一个非易失性存储器，可以存储50条测试记录；

数据查询：可以在屏幕上显示保存的测试结果数据，并具有USB接口输出和打印数据；

6.自动稳压功能：系统根据设定的试验电压或手动升压结果自动跟踪并保持稳定的试验电压，电压稳定性高达1.0%；

7.可设置调频范围和频率分辨率：调频范围可根据需要设置为30-300Hz、45-100Hz、200-300Hz，以加速调谐过程；频率分辨率可根据需要预设为0.1Hz、0.2Hz、0.5Hz或1.0Hz，实现调谐效率和调谐精度之间的优化平衡；

8.频率调整分为粗调和微调，可以自动找到测试谐振点，确保谐振频率在整个测试过程中不会漂移。
