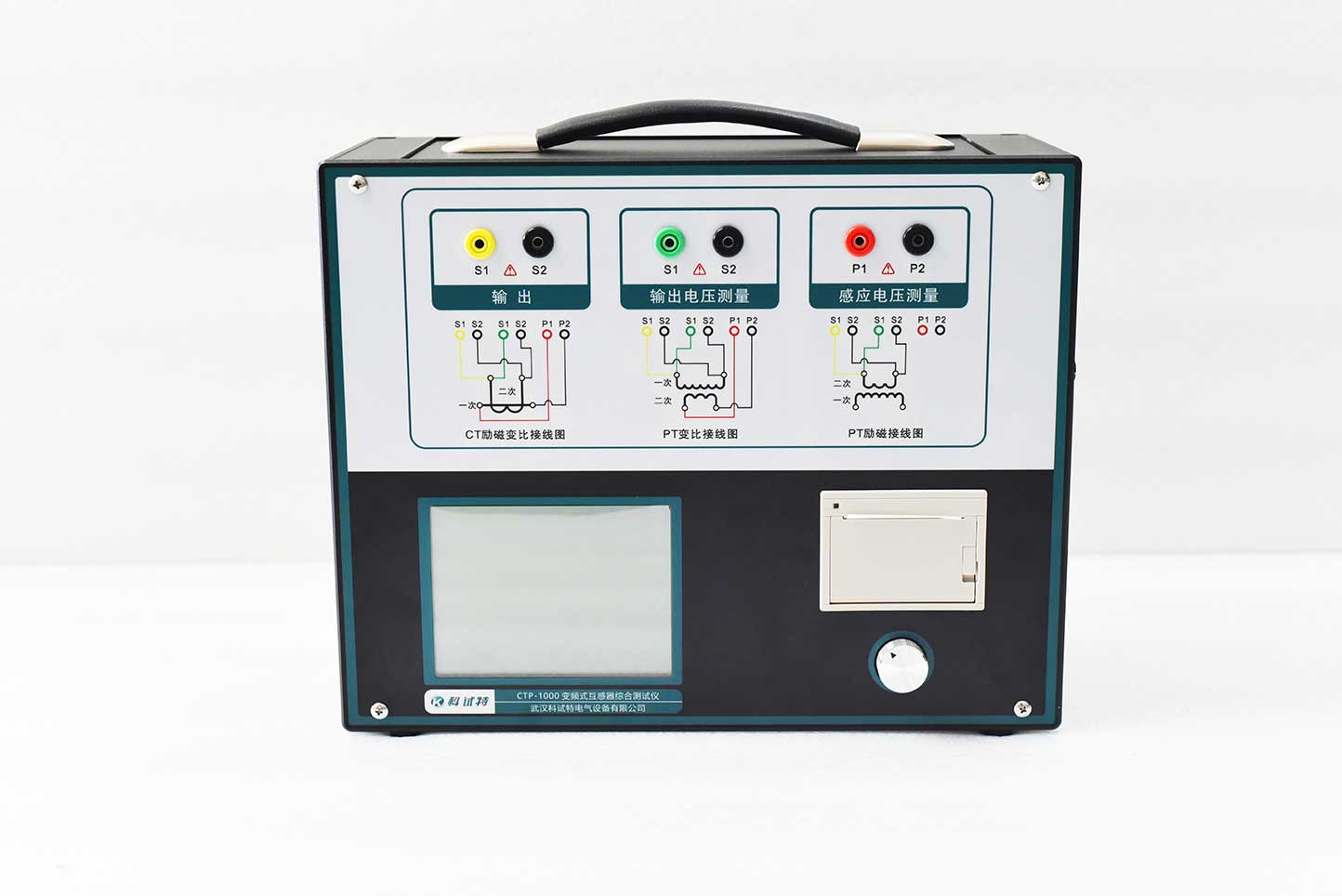

CTP-1000C 变频互感器综合测试仪设计用于现场检测CT的伏安特性、变比、极性、退磁、5% 10%的误差曲线、角差比差检测等，试验时仅需设定测试电压/电流值，不需要设置步长，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过USB接口进行数据转存并上传测试数据，进行编辑保存或打印。操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
产品特点：
1、功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
2、现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，极大的降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
3、可精确测量CT变比差与角差，比差*允许误差±0.05%，角差*允许误差±2min，能够进行0.2S级电流互感器的测量，变比测量范围为1~40000。
4、基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线,输出*仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
5、自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
6、测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
7、测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。
8、全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。
9、5.7寸图形透反式LCD，阳光下清晰可视。
10、采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
11、面板自带打印机，可自动打印生成的试验报告。
12、测试结果可用U盘导出，程序可用U盘升级，方便快捷。
13、装置可存储1000组测试数据，掉电不丢失。
14、配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。
15、易于携带，装置重量<9Kg
主要测试功能：
CT稳态、暂态测试：
1、伏安特性测试
2、变比测试
3、极性判别
4、5%和10%误差曲线
5、拐点计算
6、相位测量（角差）
7、比差测量
8、二次绕组电阻测量
9、二次实际负荷测量
10、准确限值系数
11、仪表保安系数
12、二次时间常数
13、剩磁系数
14、饱和及不饱和电感
