继电保护测试仪使用方法详情介绍

继电保护测试仪是电力系统继电保护装置调试、校验和维护的关键设备，其使用方法需严格遵循操作规范，确保测试准确性和设备安全。以下是详细的使用步骤及注意事项：

1、使用前准备

① 设备放置与接地

将测试仪放置在干燥、通风、无强电场和磁场干扰的环境中，确保设备放置平稳。

将电源线接地端可靠接地，防止静电感应。

② 设备检查

检查仪器外观是否完好，电源线、连接线等是否无破损。

确认仪器电源开关处于关闭状态，避免带电接线。

③ 连接电源

根据设备要求接入交流220V±10%、50Hz±5%的电源，确保电源稳定。

2、参数设置与接线

① 启动设备与校准

按下电源开关启动设备，待设备自检完成后进行校准，确保测试结果准确。

② 输入测试参数

电压、电流设置：根据测试需求输入电压、电流有效值，系统自动保留小数点后三位有效数字。

相位设置：键入-180°~360°范围内的相位角，超出范围系统自动转换。

上限值设置：设置各相允许输出的最大有效值，防止输出过大损坏设备。

③ 接线方式

将测试仪的电流输出端接入继电器电流线圈，电压输出端接入继电器电压线圈。

将继电器的常开/常闭接点接入测试仪的开入量端子，确保接线正确无误。

3、测试操作

① 选择测试程序

根据测试需求选择相应的测试程序，如“交流试验”“直流试验”等。

② 设置测试变量

根据继电器动作电流大小，选择合适的电流步长或电压步长。

当动作电流小于35A时，可选用一相电流作为变量；大于35A时，可采用两相或三相并联电流输出。

③ 启动测试

确认参数设置无误后，启动测试程序，设备实时显示测试结果，包括动作时间、动作类型、动作值等。

④ 记录数据

根据需要记录测试数据，以便后续分析和评估。

4、测试后处理

① 结束测试

测试完成后，关闭测试程序，断开设备电源。

② 设备维护

定期对测试仪进行清洁和检查，确保设备处于良好状态。

5、注意事项

① 安全操作

严格遵守操作规程，避免在测试过程中接触高压部分，防止触电事故。

② 异常处理

如遇设备无法启动、测试结果异常等情况，应立即关闭设备电源，检查接线和参数设置是否正确。

③ 散热要求

当输出电流超过10A时，需保证设备至少有60秒的散热时间，避免设备过热损坏。

④ 禁止操作

禁止将外部交直流电源引入测试仪的电压源、电流源、开出量输出插孔，防止损坏设备。

6、不同类型测试的特殊要求

① 低电压继电器测试

选择较高的初始电压值，按步长逐步降低电压，直到继电器动作，记录动作电压值。

② 差动保护测试

需设置差动电流和制动电流，验证差动保护的动作特性。

③ 重合闸测试

模拟线路故障，测试重合闸装置的动作逻辑和时间配合。

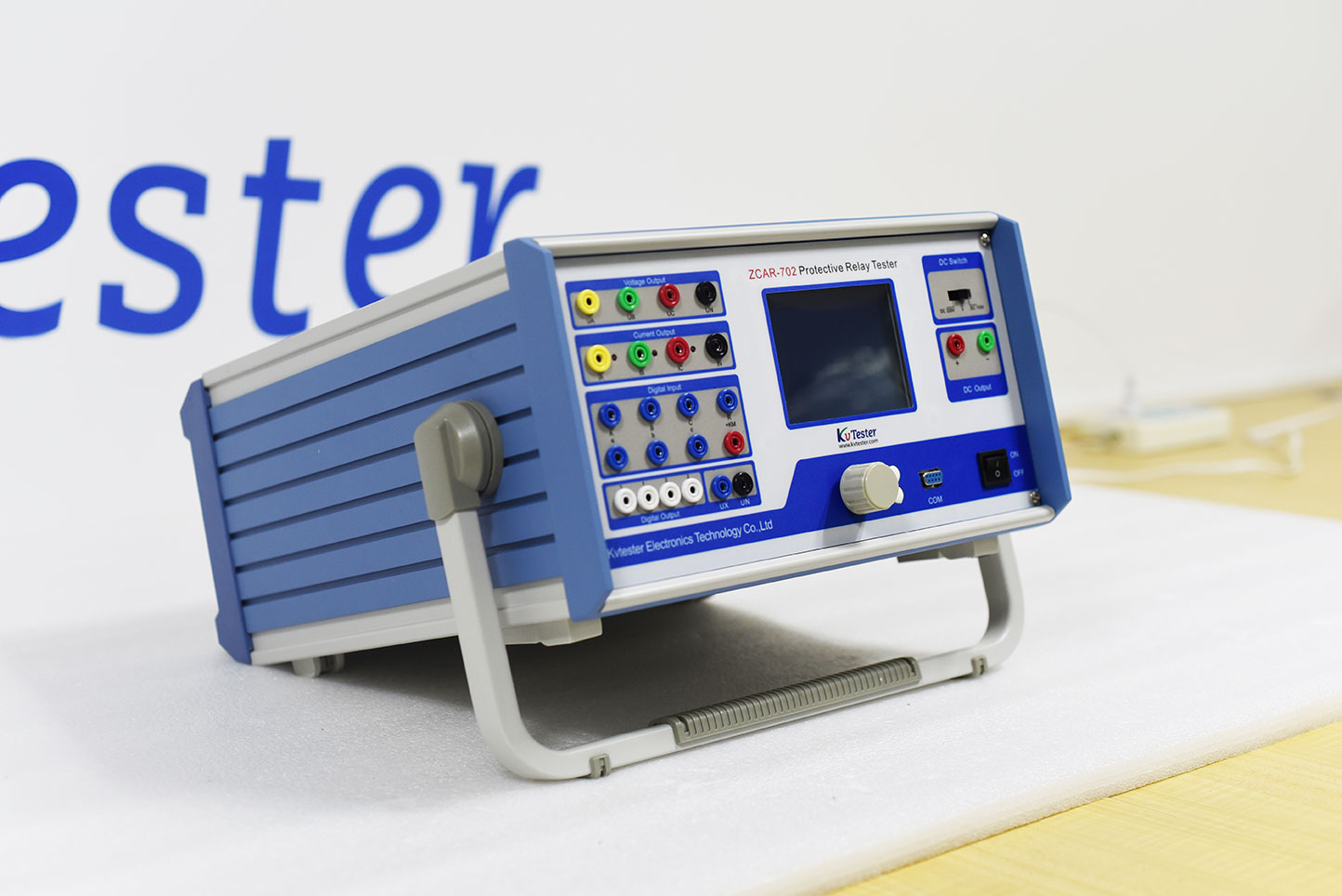

KST-702三相继电保护测试仪自带大屏幕液晶显示器以及灵活方便的旋转鼠标控制器。单机独立操作即已具有很强的功能，可进行大多数试验，联接电脑运行则具有更强大的操作功能。体积小、精度高。既具有大型测试仪优越的性能、先进的功能，又具有小型测试仪小巧灵活、操作简便、可靠性高等优点，性能价格比高。是继保工作者得心应手的好工具。除可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定外，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。还可完成各种自动化程度高的大型复杂校验工作，能自动测试及扫描各种保护定值，实时存储测试数据，显示矢量图，联机打印报告等。
