变压器绕组变形测试仪适用于哪些具体场景

变压器绕组变形测试仪通过频响分析法（FRA）量化评估绕组机械状态，适用于以下具体场景，涵盖设备全生命周期管理需求，以下按应用场景分类、检测目的、典型案例及技术优势展开分析：

1、变压器全生命周期管理场景

① 出厂检测与质量管控

场景：变压器生产制造阶段，用于出厂前绕组机械性能验证。

a.检测目的：

验证绕组设计参数（如饼间距离、撑条紧固度）是否达标；

排查制造缺陷（如导线压弯、层间绝缘损伤）。

b.技术优势：

频响曲线与理论模型对比，精度达±0.1dB；

自动生成符合GB/T 1094.7标准的检测报告。

② 运输冲击损伤检测

场景：变压器长途运输后（如海运、陆运颠簸路段）。

a.检测目的：

量化运输中振动、冲击导致的绕组位移；

避免隐性损伤导致的投运后故障。

b.技术优势：

便携式设备支持现场快速检测（单相测试≤3分钟）；

历史数据对比分析（如运输前后频响曲线偏差率＞3%即预警）。

③ 预防性试验与状态检修

场景：变压器定期检修周期（如3-5年一次）。

a.检测目的：

监测绕组机械性能衰减趋势；

优化检修策略（如从“定期检修”转向“状态检修”）。

b.技术优势：

数据库支持多周期频响曲线叠加分析；

趋势预测算法（如基于LSTM神经网络）可提前6-12个月预警变形风险。

④ 故障后诊断与修复验证

场景：变压器遭受短路冲击、雷击等故障后。

a.检测目的：

快速定位绕组变形类型（如轴向位移、辐向扭曲）；

验证修复方案有效性（如更换撑条、加固端部绝缘）。

b.技术优势：

支持三相绕组同步测试（避免单相测试误差）；

AI辅助诊断系统可识别12类典型变形模式（准确率≥95%）。

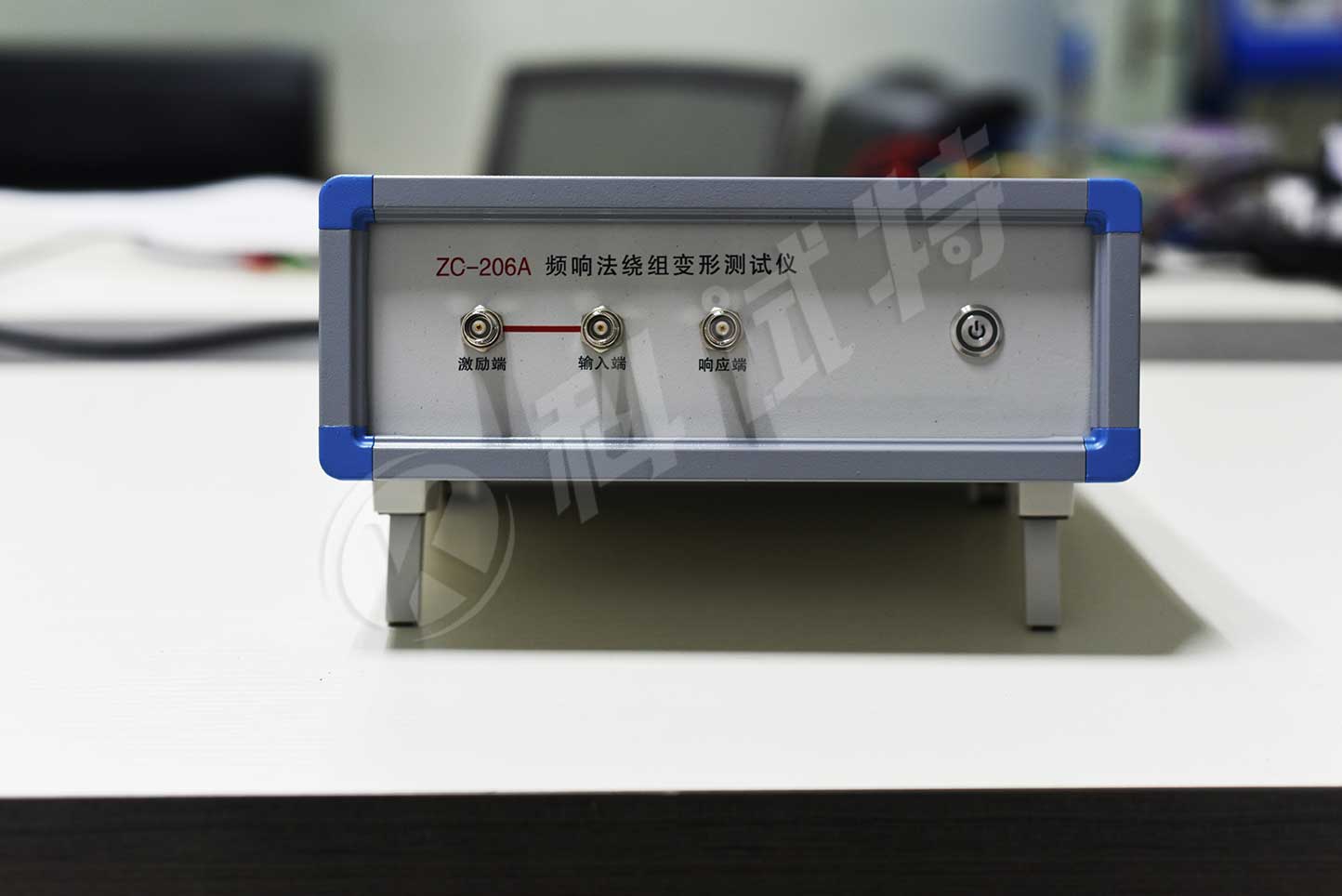

KST-206A变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器绕组变形情况。电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在短路电流产生的强大电动力作用下，变压器绕组可能失去稳定性，导致局部扭曲、鼓包或移位等变形现象，这将严重影响变压器的安全运行。按国家电力行业标准DL/T911－2004采用频率响应分析法测量变压器的绕组变形，是通过检测变压器各个绕组的幅频响应特性，并对检测结果进行纵向或横向比较，根据幅频响应特性的变化程度，判断变压器绕组可能发生的变形情况。

武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购，服务热线：400-027-1566，了解更多访问科试特官网：www.kvgrid.cn
