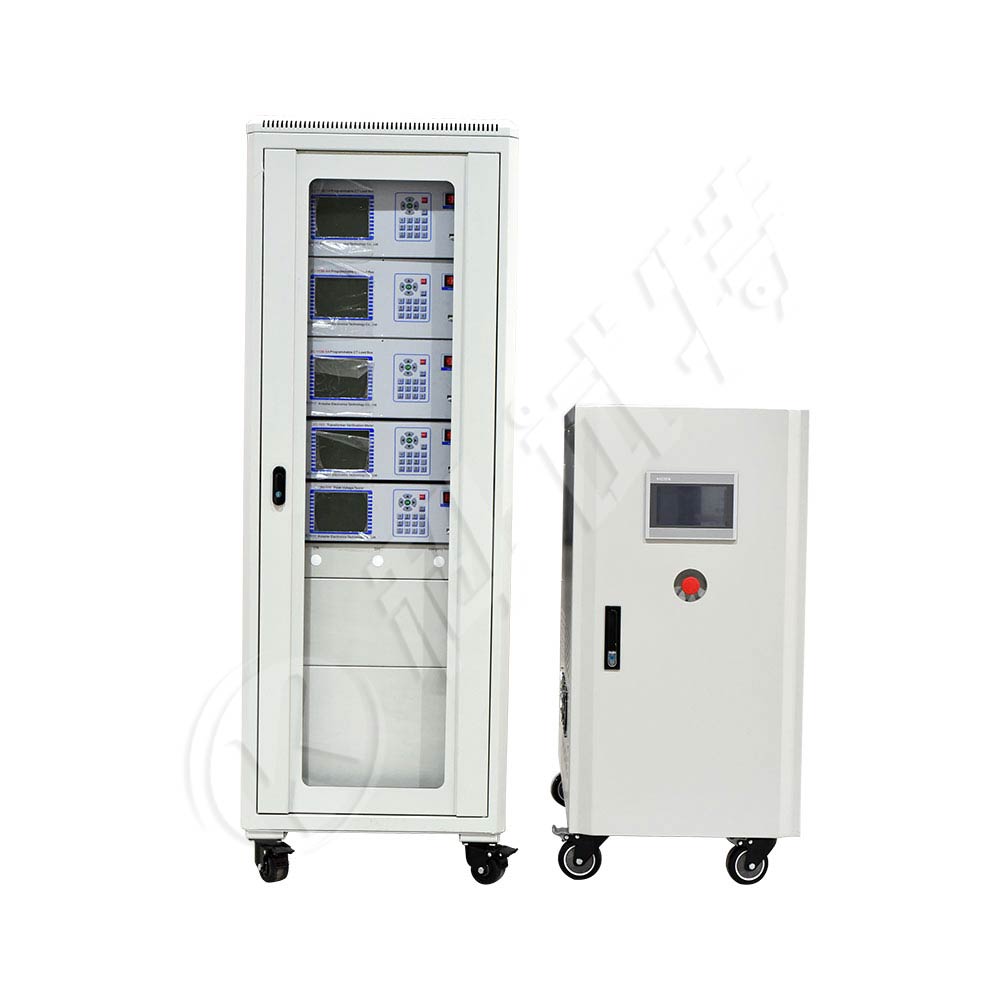

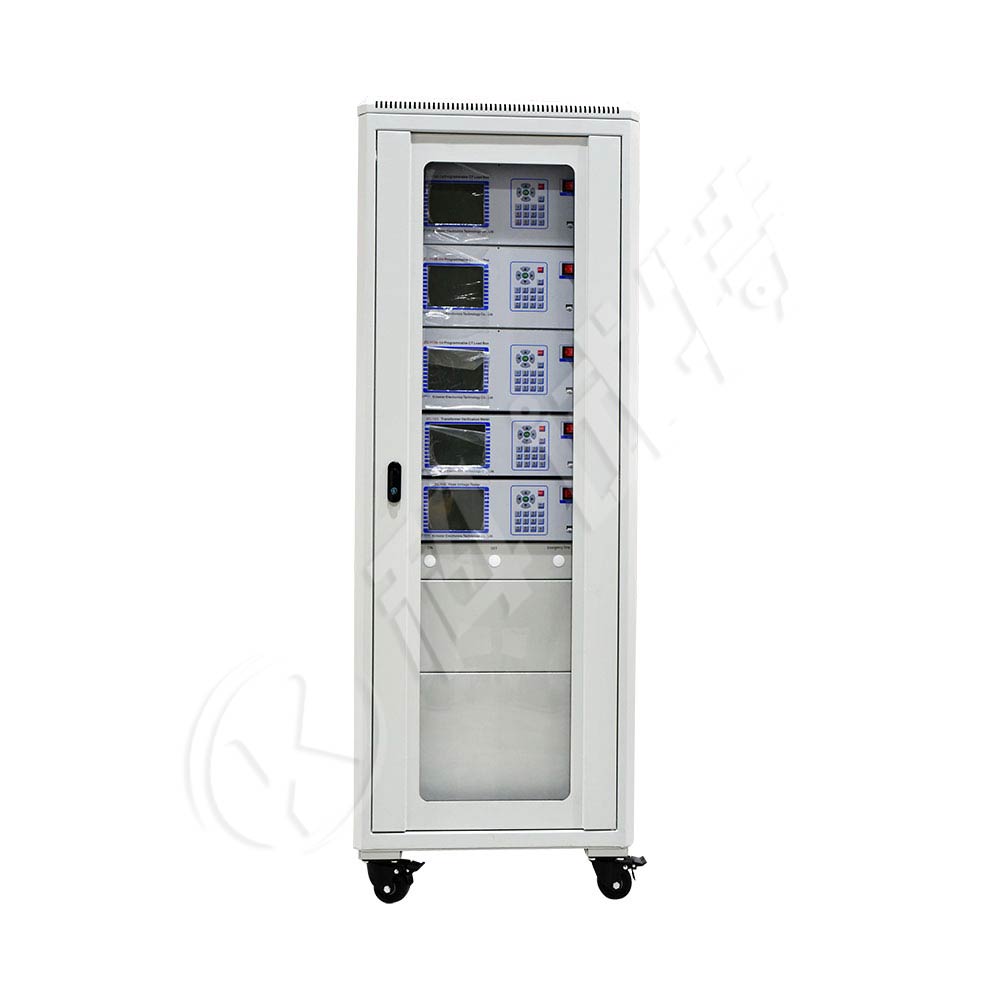

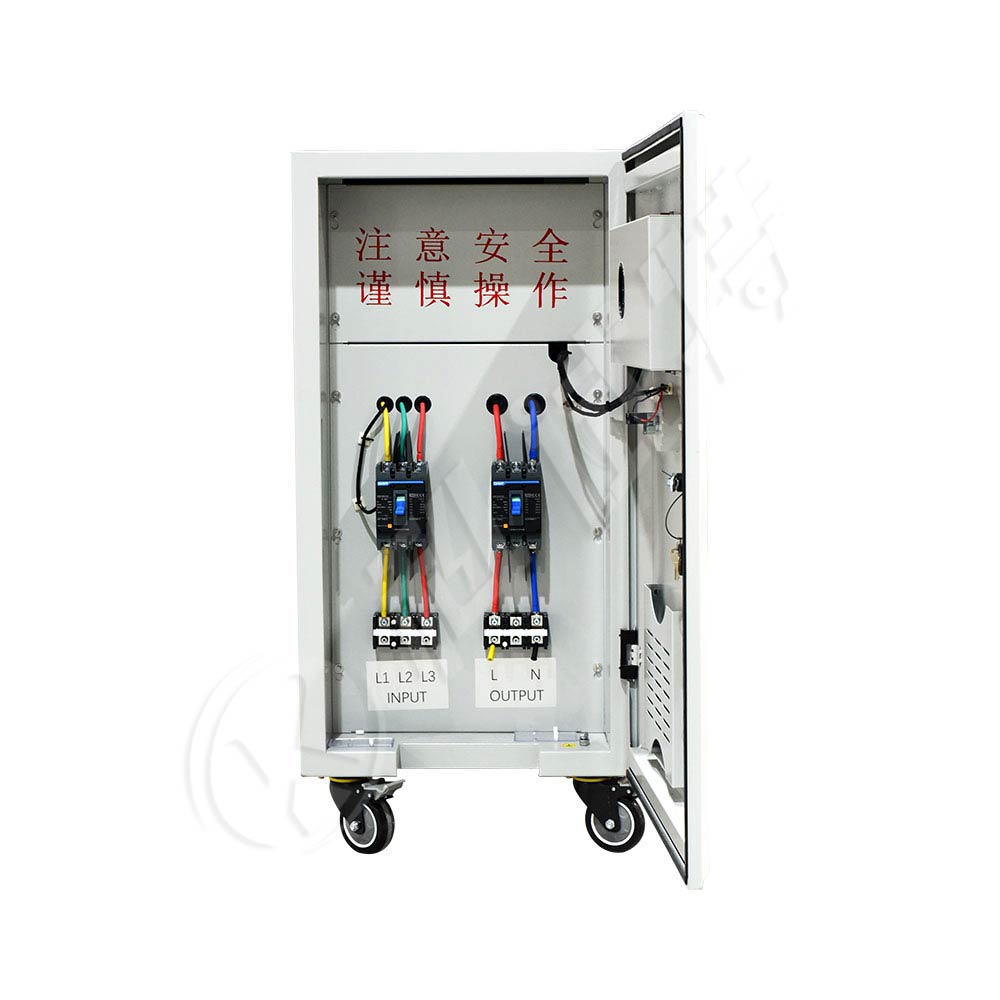

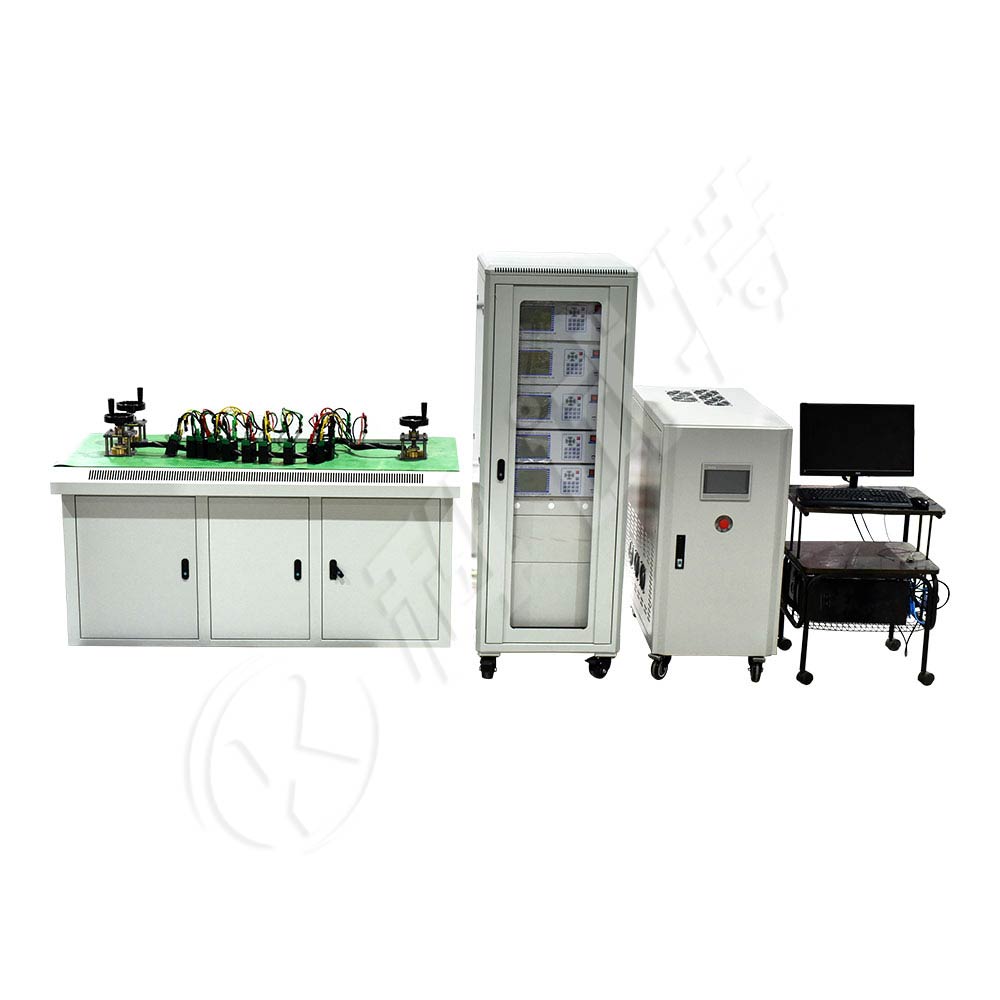

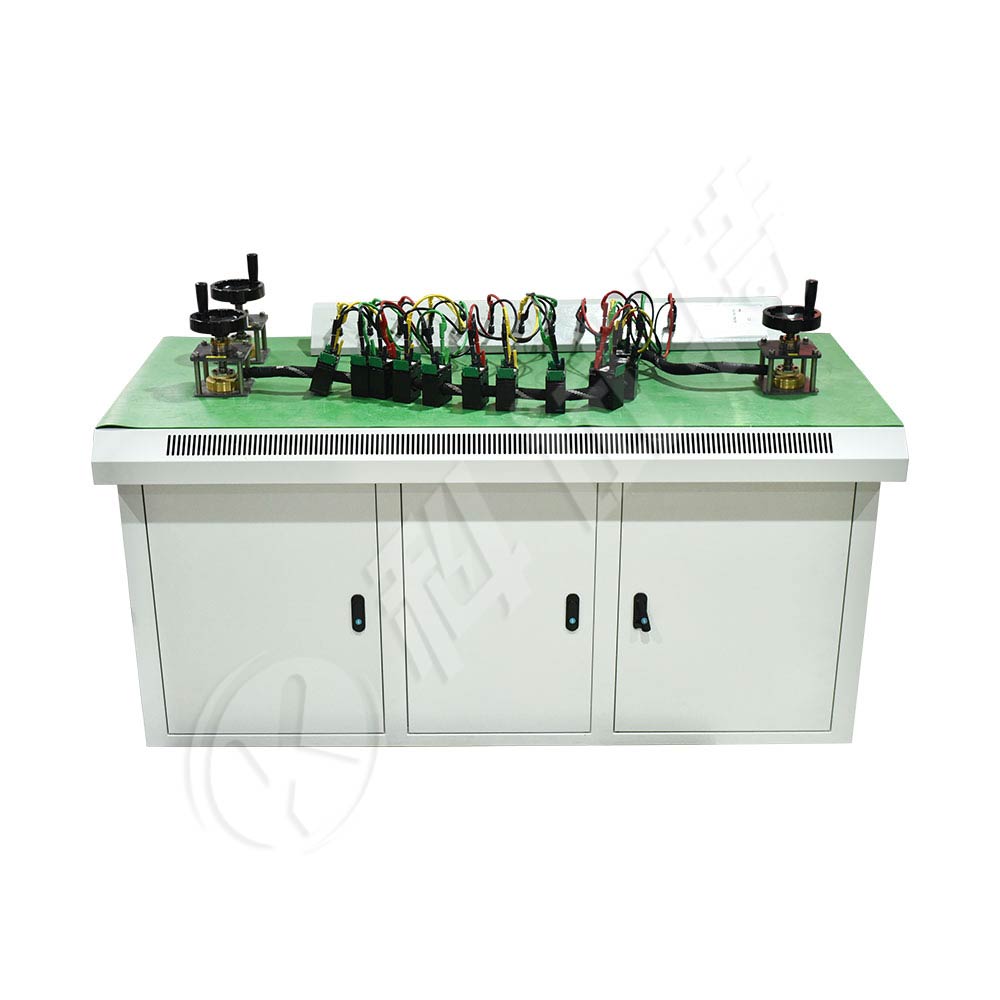

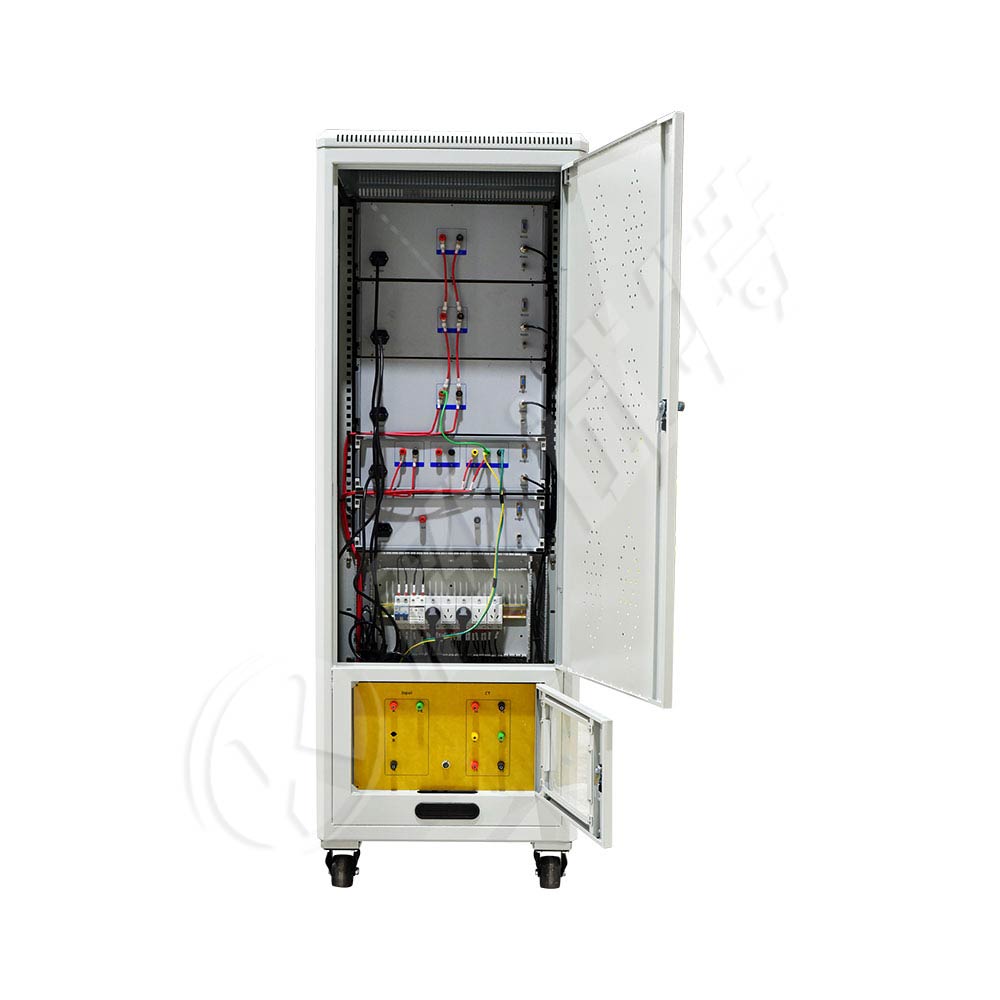

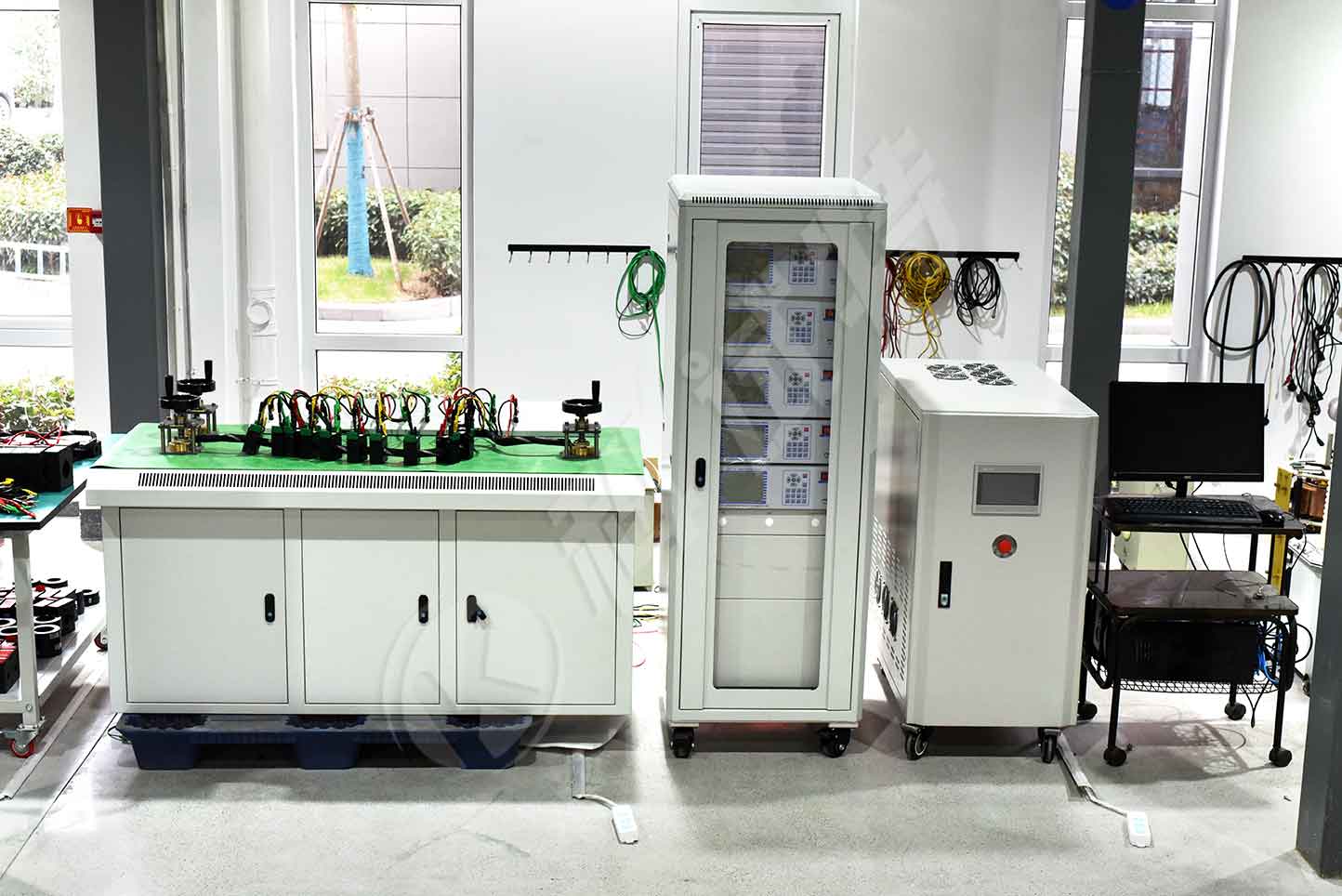

ZCHG-12P型全自动电流互感器检定系统是我公司为适应现代电流互感器校验快速、准确的特点而研制的新一代互感器全自动精度测试系统。该装置由ZC-103互感器检定仪、ZC-113B程控电流互感器负载箱、变频电源、ZZJST极速互感器试验台等组成。操作人员可通过计算机误差检定管理软件设定被检互感器的类型、量程、准确级、二次负荷、功率因数、变压器站位等主要参数。通过RS485传输与控制，一次性完成12台相同比率的电流互感器的测量工作，大大提高了工作效率。
咨询热线：400-027-1566
销售热线：19972032561
技术咨询：18995634856
地址：武汉市东湖高新藏龙岛科技园
ZCHG-12P型全自动电流互感器检定系统是我公司为适应现代电流互感器校验快速、准确的特点而研制的新一代互感器全自动精度测试系统。该装置由ZC-103互感器检定仪、ZC-113B程控电流互感器负载箱、变频电源、ZZJST极速互感器试验台等组成。操作人员可通过计算机误差检定管理软件设定被检互感器的类型、量程、准确级、二次负荷、功率因数、变压器站位等主要参数。通过RS485传输与控制，一次性完成12台相同比率的电流互感器的测量工作，大大提高了工作效率。
ZCHG-12P型全自动电流互感器检定系统是我公司为适应现代电流互感器校验快速、准确的特点而研制的新一代互感器全自动精度测试系统。该装置由ZC-103互感器检定仪、ZC-113B程控电流互感器负载箱、变频电源、ZZJST极速互感器试验台等组成。操作人员可通过计算机误差检定管理软件设定被检互感器的类型、量程、准确级、二次负荷、功率因数、变压器站位等主要参数。通过RS485传输与控制，一次性完成12台相同比率的电流互感器的测量工作，大大提高了工作效率。
| CT测试系统参数 | ||
| 工作范围 | 一次电流 | 5~1000A |
| 二次电流 | 1A、5A | |
| 准确度等级 | 0.02（S） | |
| 测量范围 | 同相分量（%） | 0.0001~200.0 分辨率：0.0001 |
| 正交分量（min） | 0.001~700.0 分辨率：0.001 | |
| 阻抗（Ω） | 0.0001~20.0 分辨率：0.0001 | |
| 导纳（ms） | 0.0001~20.0 分辨率：0.0001 | |
| 基本误差 | 同相分量 | ΔX=±（X×2%＋Y×2%）±Dx |
| ΔY=±（X×2%＋Y×2%×34.48） | ||
| 正交分量 | “X”、“Y”——仪器显示值 | |
| “Dx,Dy”——仪器量化误差 Dx=2,Dy=5 | ||
| 电流% | 1级 | |
| 工作负荷 | 电流：TO至TX＜0.12Ω cosΦ=1 | |
| 电压：a至x＜0.25VA（100V） | ||
| 可编程CT负载箱技术参数 | ||
| 额定负载 | 电流 | 2.5VA~80VA COSΦ=0.8（可选） |
| 2.5VA~10VA COSΦ=1.0（可选） | ||
| 测量范围及精度 | 电流 | 1%~120%（可选200%） |
| 二次电流 | 5A、1A（可选） | |
| 精度 | ±3%±0.05VA | |
| CT测试系统使用环境条件 | ||
| 温度 | -10℃～50℃ | |
| 相对湿度 | <80%（25℃） | |
| 海拔 | <2500m | |
| 电源频率 | 50Hz/60Hz±10% | |
| 电源电压（控制回路及仪表电源） | 220V±10% | |
| 电源电压（调压器或变频电源输入） | 400V±10% | |
1、装置具有在线自动、单机自动、单机手动三种试验模式。
2、装置采用RS485通讯口，通讯信号稳定，抗干扰能力强。
3、电流标准互感器一二次接线根据计算机设定的参数自动切换。
4、可选择任意工位进行检定，同步显示试验过程中的工位。
5、系统具有过流过压保护、极性错误、信号故障等多种完善的保护功能
6、误差管理软件可根据检定规程的要求记录、打印、备份试验数据，并可根据需要修改证书格式
7、装置外观设计美观，人性化功能设计，全自动功能显示，大大优化了工作环境。
