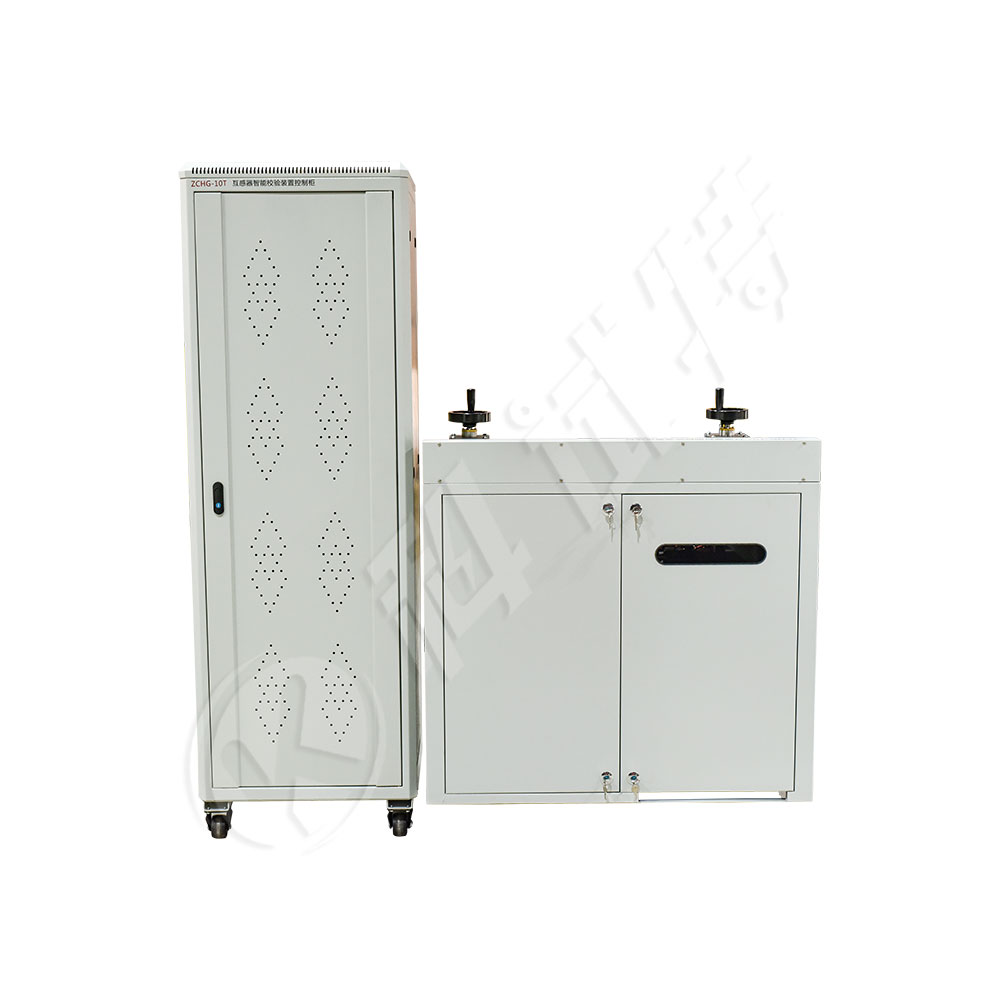

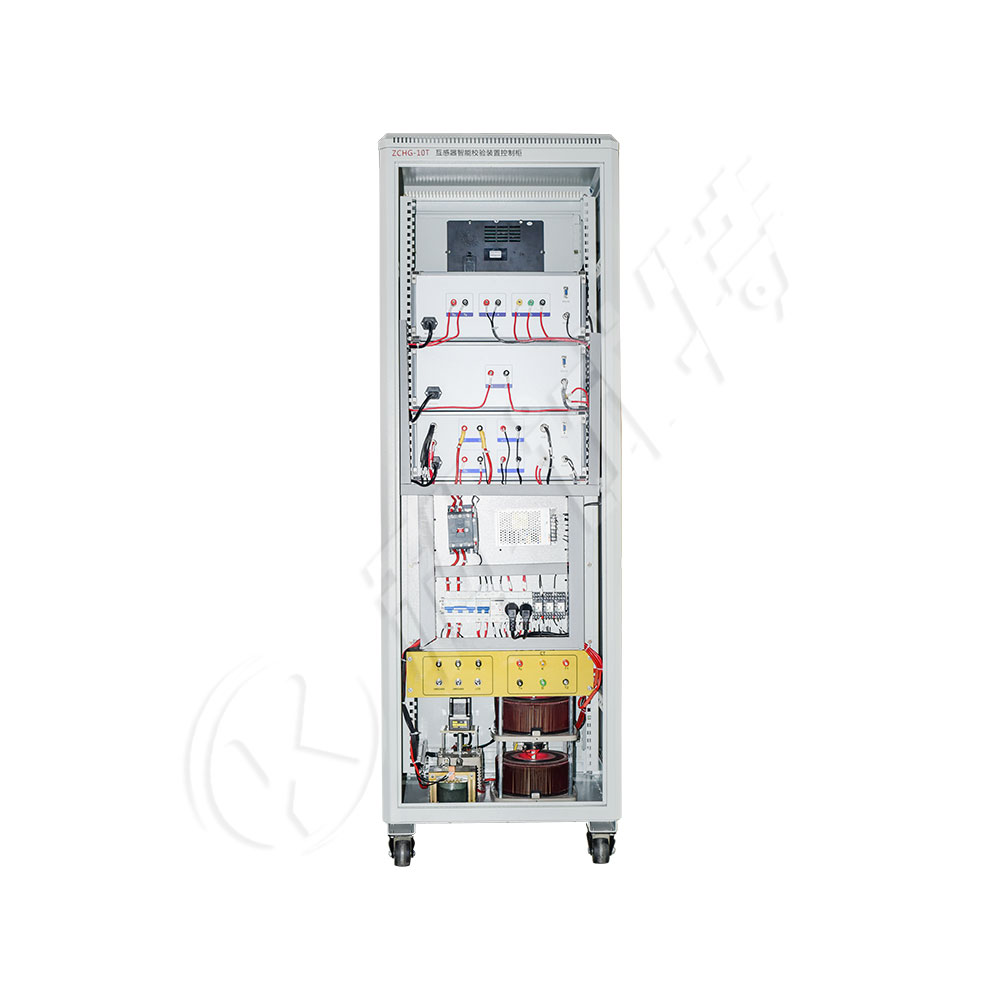

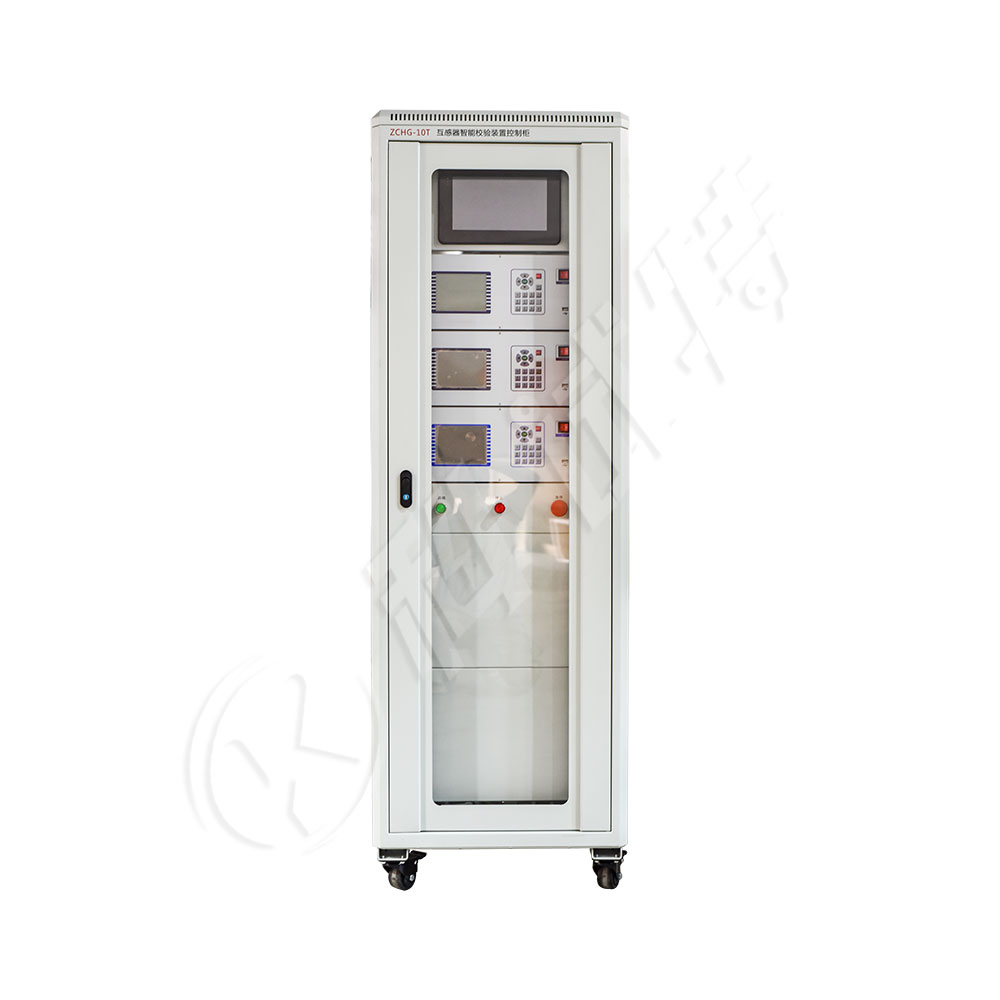

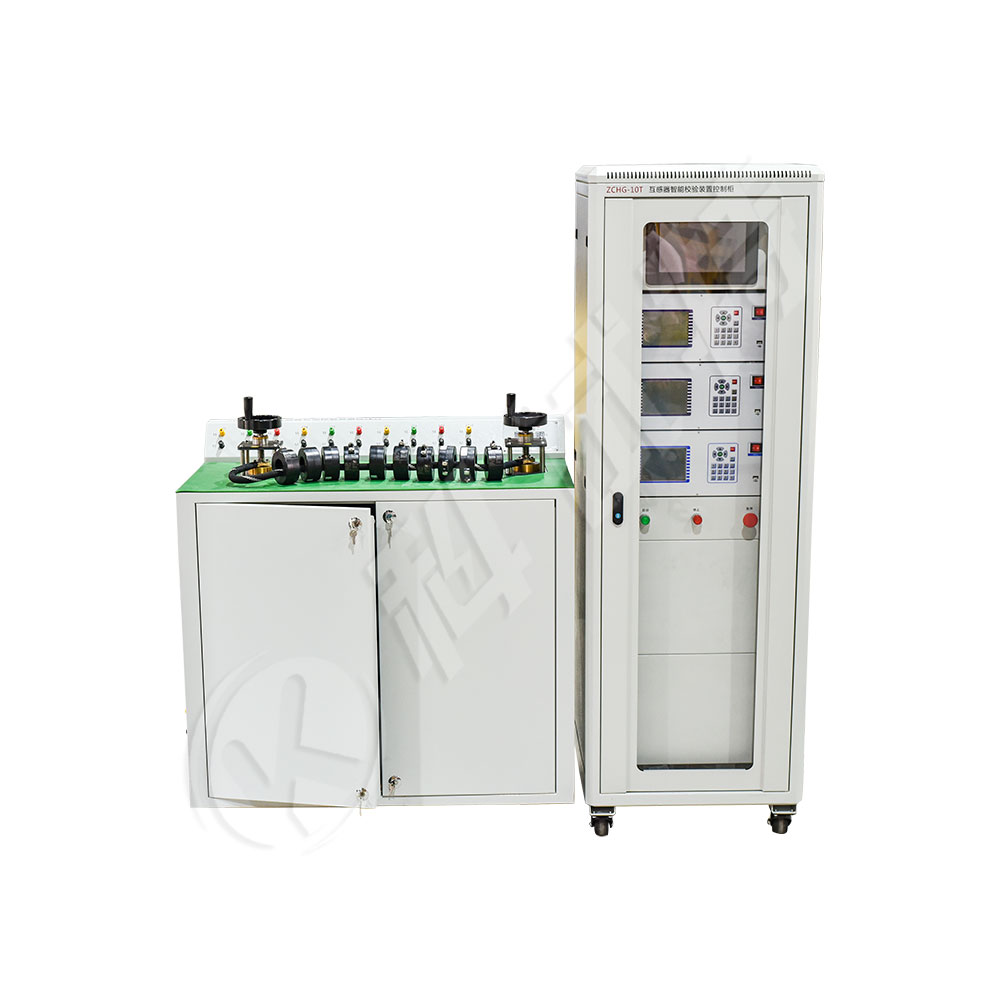

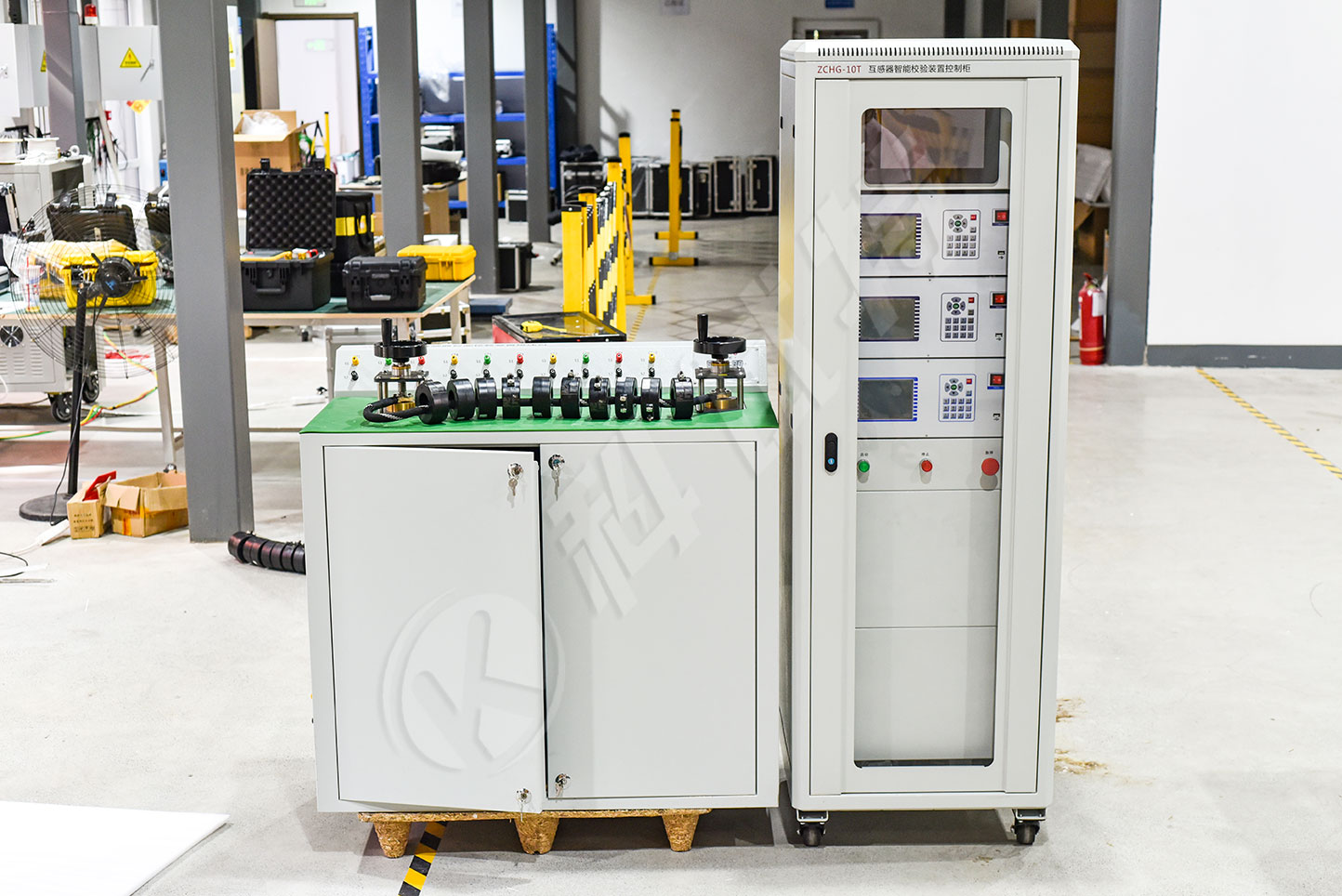

ZCHG-10T 互感器智能校验装置

ZCHG-10T全自动互感器检定装置是我公司为适应现代互感器校验的快速、准确的特点而研制，推出的新一代互感器检定装置。该装置由ZC-103智能型互感器校验仪、ZC-113B电流负载箱、ZCHG-10T互感器检定全自动检定装置、ZZJST极速互感器测试台、计算机等几部分组成。操作人员可通过计算机上的互感器误差校验管理软件，设定被检互感器类型、量程、准确度等级、二次负荷、功率因数、被测互感器台位等主要参数，通过RS485传输和控制，一次升流即可完成10只同变比电流互感器的测量工作，大大提高了工作效率。

在线咨询

产品简介

产品参数

使用的环境条件
温度	-10℃~50℃
相对湿度	<80%（25℃）
海拨高度	<2500m
电源频率	50Hz/60Hz 10%
电源电压（控制回路和仪器供电）	220V±10%
互感器检定装置系统参数
电流工作范围	一次电流	5~800A
	二次电流	1A、5A
	等级	0.02（S）
测量范围	同相分量(%)	0.0001～200.0 分辨率:0.0001
	正交分量(分)	0.001～700.0 分辨率:0.001
	阻抗(Ω)	0.0001～20.0 分辨率:0.0001
	导纳(ms)	0.0001～20.0 分辨率:0.0001
基本误差	同相分量	ΔX=±（X×2%＋Y×2%）±Dx
	正交分量	ΔY=±（X×2%＋Y×2%×34.48）
	百分表	1级
	“X”、“Y”——仪器的显示值 “Dx,Dy”——仪器的量化误差 Dx=2,Dy=5
工作负荷	电流	TO对TX＜0.12Ω cosΦ=1
	电压	a对x＜0.25VA （100V）
智能负荷箱技术参数
额定负荷	电流	2.5VA~80VA COSΦ=0.8（可选）
		2.5VA~10VA COSΦ=1.0（可选）
测量范围及精度	电流	1%~120%（可选200%）
	二次电流	5A、1A（可选）
	精度	3% 0.05VA
