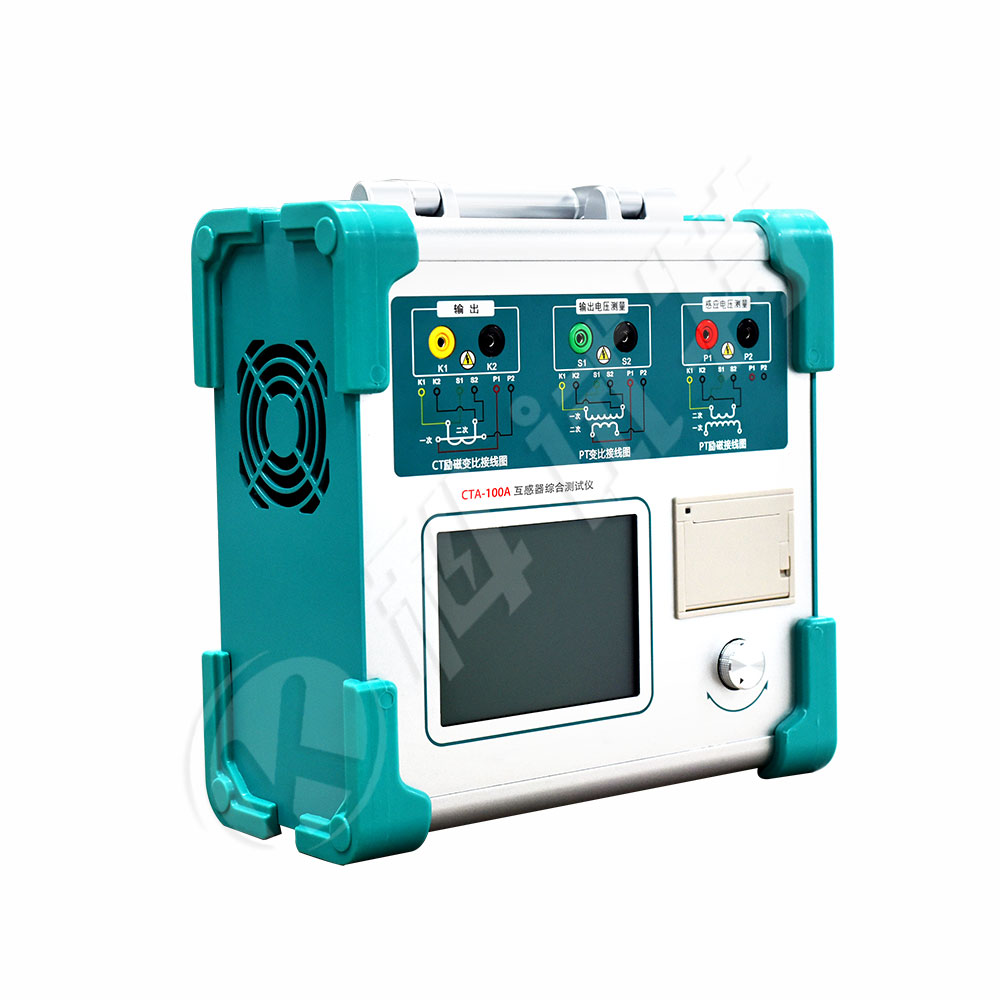

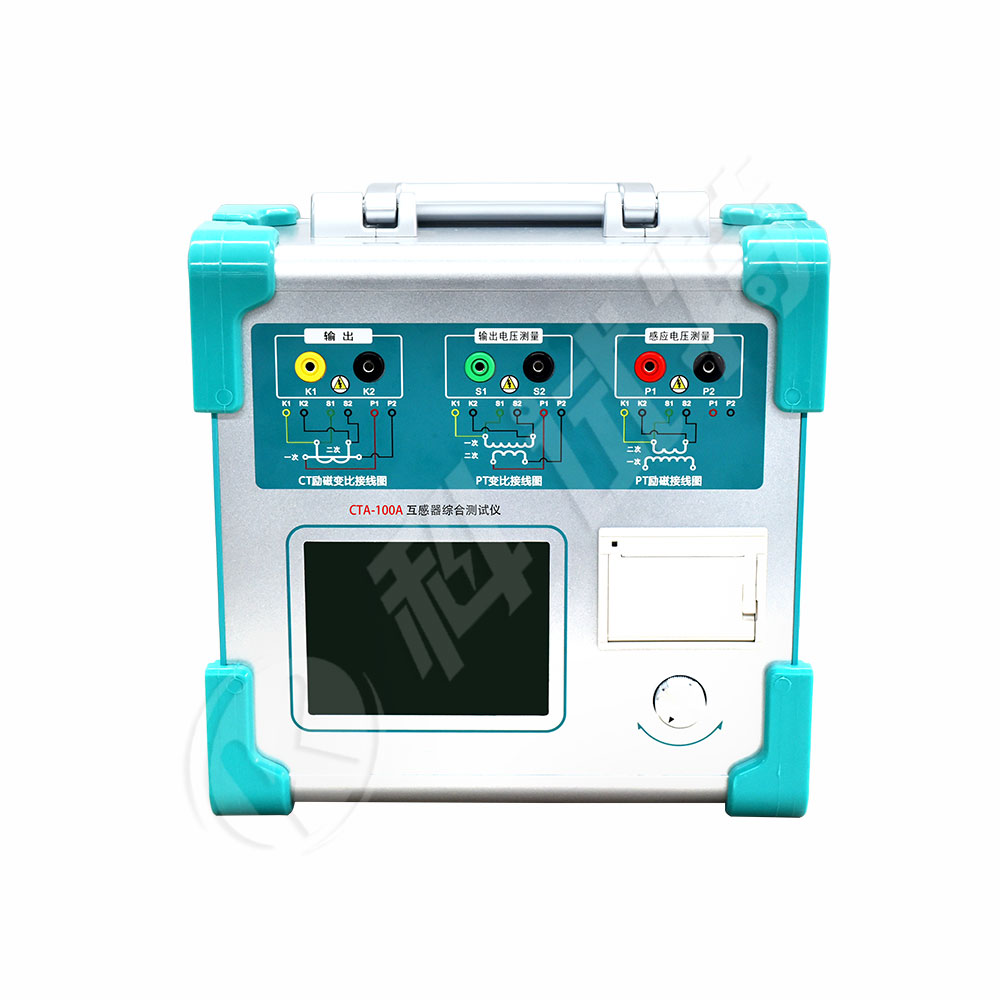

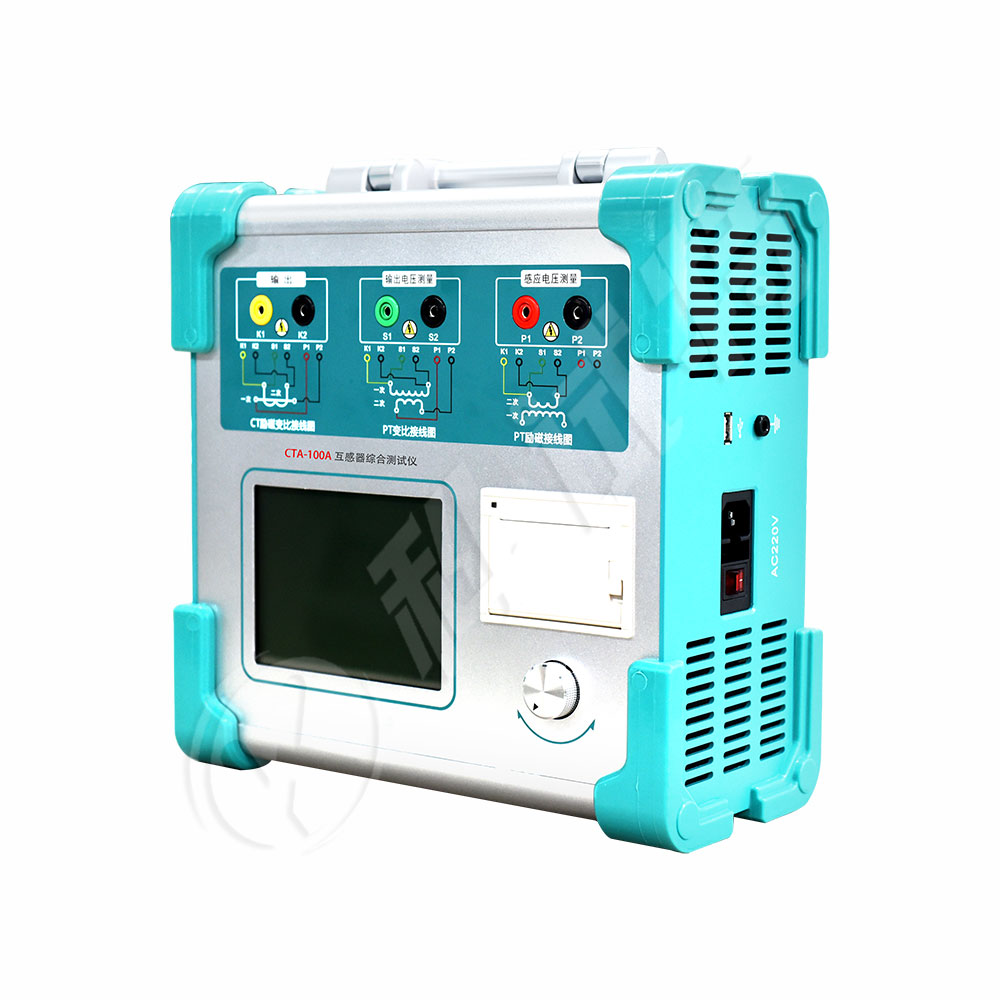

CTA-100A 互感器综合测试仪

CTA-100A互感器综合测试仪采用低频法进行CT/PT励磁特性测试、采用电压法进行CT/PT的变比极性测试。装置功能全面、自动化程度高、测试安全、轻便易于携带，是现场进行CT/PT测试的理想设备。

1.功能全面，既满足各类CT（如：保护类、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。

2.一次接线即可完成电流互感器的直阻、励磁特性、变比极性、角差比差的测试，，极大的降低工作强度、提高工作效率，方便现场开展互感器现场检定工作。

3.基于先进的变频法测试CT/PT伏安特性曲线和误差曲线,满足拐点高达60KV的CT测试。

4.采用电压法进行变比测试，能够进行0.2S级电流互感器的现场测试，CT/PT变比测量范围为1~40000。

5.自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT性能参数。

6.测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。

7.测试简单方便，一键完成CT直阻、励磁、变比和极性测试，测试快速（典型<1分钟）。

8.全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

9.5.7寸图形透反式LCD，阳光下清晰可视。

10.采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。

11.面板自带打印机，可自动打印生成的试验报告。

12.测试结果可用U盘导出，程序可用U盘升级，方便快捷。

13.装置可存储1000组测试数据，掉电不丢失。

14.配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。

15.易于携带，装置重量<5Kg。
