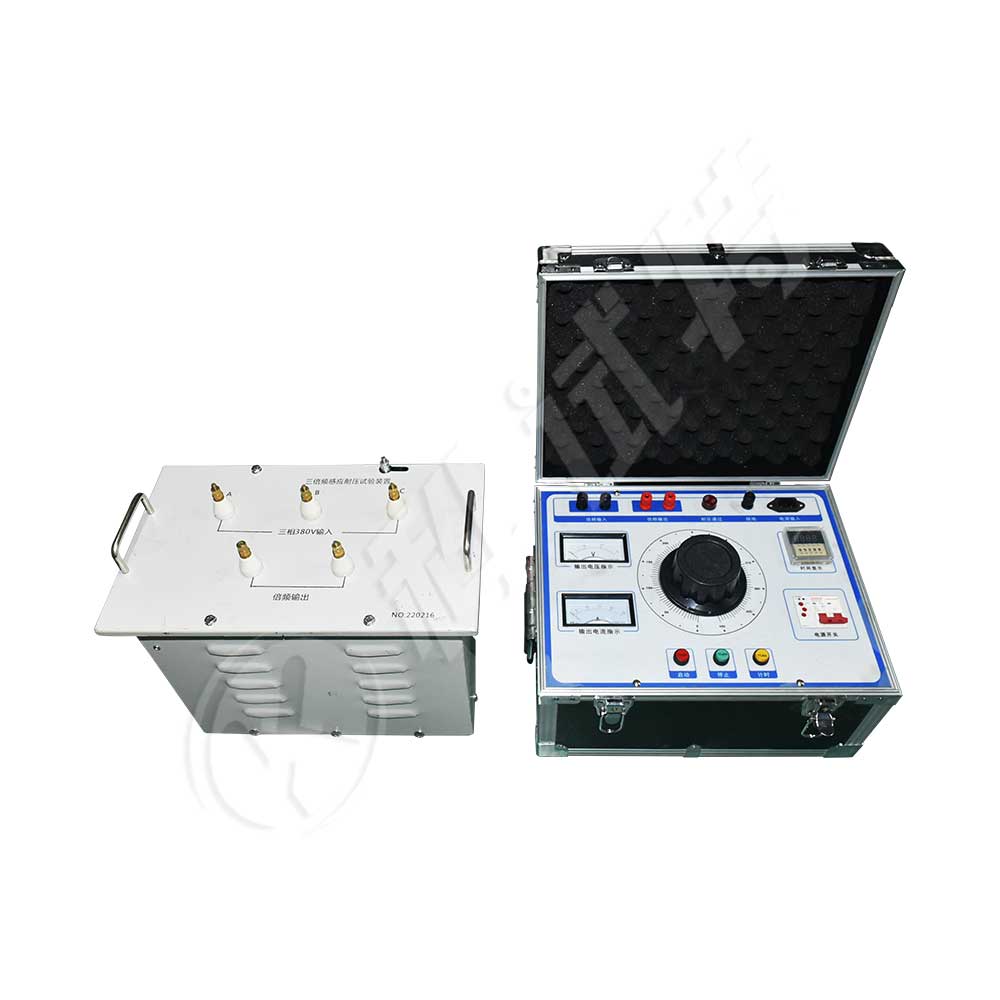

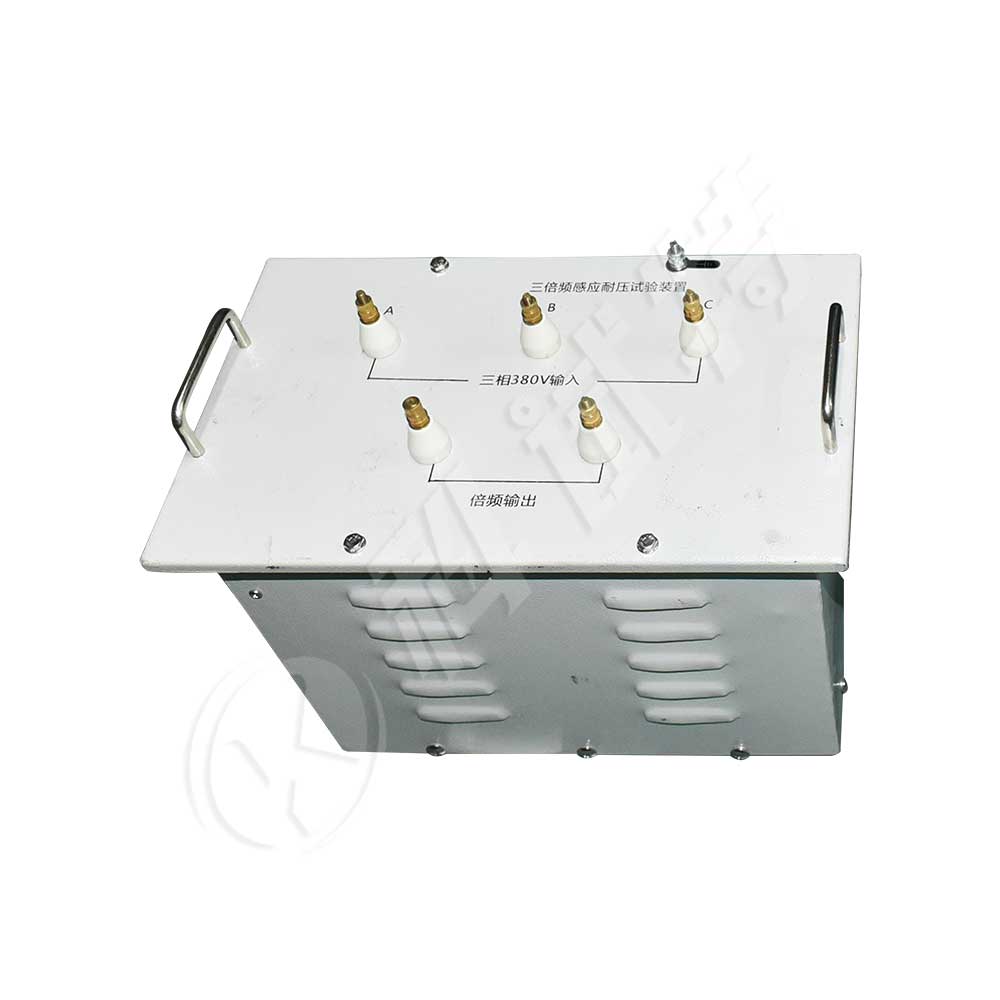

KST-503系列三倍频电压发生器是利用磁路的饱和特性，取出谐波中分量大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
KST-503系列三倍频电压发生器是利用磁路的饱和特性，取出谐波中分量大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
我公司生产的KST-503系列三倍频电压发生器是根据国家标准DL/T 596-2015《电力设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
1. 基本参数：
| 项 目 | 技术参数 |
|---|---|
| 输入电压 | 三相AC 380±10% 50Hz±5Hz |
| 输出电压 | 单相/0～500/1000V（连续可调） 频率:150Hz |
| 输入容量 | 15kVA |
| 输出容量 | 10kVA及以上，谐波失真：＜5%～8% |
| 空载运行时间 | ≤5分钟 |
| 额定电压下的被试品持续时间 | 40秒 |
2. 经典型号参数：
| 型 号 | 输入电压（V） | 输出电压（V） | 容量（kVA） |
|---|---|---|---|
| ZC-503-3/500 | 380 | 0～500 | 3 |
| ZC-503-5/500 | 380 | 0～500 | 5 |
| ZC-503-10/500 | 380 | 0～500 | 10 |
| ZC-503-15/500 | 380 | 0～500 | 15 |
| ZC-503-20/500 | 380 | 0～500 | 20 |
| ZC-503-5/1000 | 380 | 0～1000 | 5 |
| ZC-503-10/1000 | 380 | 0～1000 | 10 |
| ZC-503-20/1000 | 380 | 0～1000 | 20 |
| ZC-503-50/1000 | 380 | 0～1000 | 50 |
1. 操作简单、性能可靠、能很好地满足变压器、互感器感应耐压的需要；

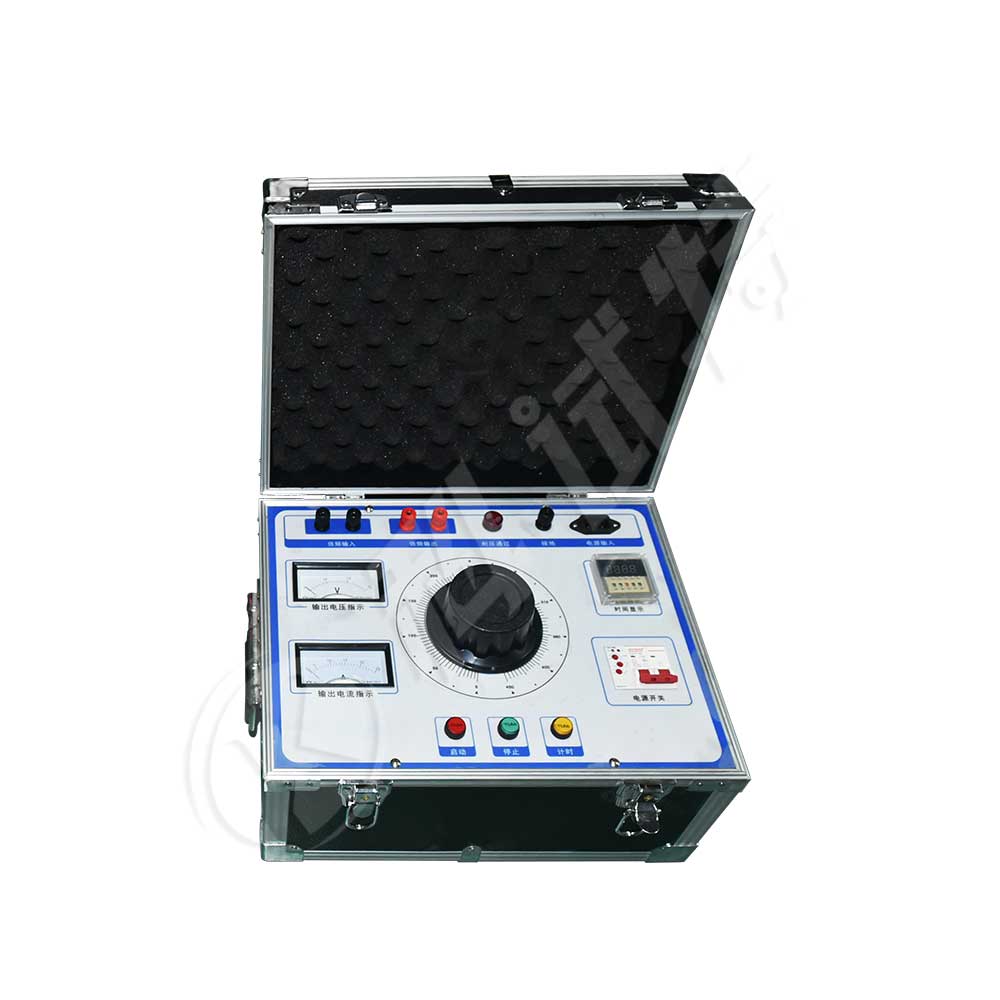

2. 采用一体化和分体式设计，操作更简便，运输更轻松。
KST-503系列三倍频电压发生器是利用磁路的饱和特性，取出谐波中分量大的三次谐波电压，作为发生器的电源，对感应线圈式的电气产品作匝间、段间、层间的倍频、倍压试验；以考核线圈的绝缘强度、耐压水平。
我公司生产的KST-503系列三倍频电压发生器是根据国家标准DL/T 596-2015《电力设备预防性试验规程》，为满足电力系统对高压互感器倍频感应耐压试验设备的要求而设计的，广泛用于电力系统35-220kV等级串激式电压互感器的交流耐压试验，以考核互感器的主、从绝缘强度，同时也可对电机及小型变压器的绕组进行感应试验；也可作为短时运行的150Hz电源用。
