直流电阻测试仪的工作原理

直流电阻测试仪是一种用于测量电阻的精密仪器，具有广泛的应用领域，包括电力、电子和通信行业。在电力行业中，它可以用于测试变压器、发电机、电动机等设备的直流电阻，以确保其正常运行和安全性。在电子行业中，它则是测试各种电子元器件如电阻器、电容器、电感器电阻值的重要工具，帮助判断元器件的性能和质量。而在通信行业，直流电阻测试仪常用于测试电缆和连接器的电阻值，判断其质量和连接状态，这对于保证通信设备的正常运行和信号传输的稳定性至关重要。总的来说，直流电阻测试仪是一种功能强大、应用广泛的测量仪器，对于确保电气设备的正常运行和性能评估具有重要意义。

直流电阻测试仪的工作原理基于欧姆定律，即电阻等于电压与电流的比值。测试仪通过产生恒定的直流电流，并将其注入待测电阻中，同时测量电阻两端的电压值，然后根据欧姆定律计算出电阻的阻值。

具体来说，直流电阻测试仪内部有一个能够产生稳定直流电流的电源。在测量时，电源通过特定的端口（如I+、I-端）向待测电阻提供恒定的电流。电流通过电阻时，会在电阻两端产生相应的电压降。这个电压降通过另外一组端口（如V+、V-端）被测试仪捕获。

捕获的电压信号经过测试仪内部的放大电路进行放大，并转换为数字信号。随后，这个数字信号被处理器处理，根据欧姆定律计算出电阻的阻值。最后，测试结果以数字形式显示在测试仪的屏幕上，供用户读取。

直流电阻测试仪通常采用四线测量法，这种方法可以消除测试引线的电阻对测量结果的影响，提高测量的精度。在四线测量法中，两条线用于提供测试电流，另外两条线用于测量电压降。这样可以确保测量的电压降仅由待测电阻产生，从而得到更准确的电阻值。

此外，为了应对不同测试需求，直流电阻测试仪通常具有多个电流输出挡位可供选择。用户可以根据待测电阻的预计值选择合适的电流挡位，以确保测量结果的准确性和可靠性。

总之，直流电阻测试仪通过产生恒定直流电流、测量电压降并应用欧姆定律，实现对电阻值的精确测量。其工作原理简单明了，但在实际应用中需要注意操作规范，以确保测量结果的准确性和可靠性。

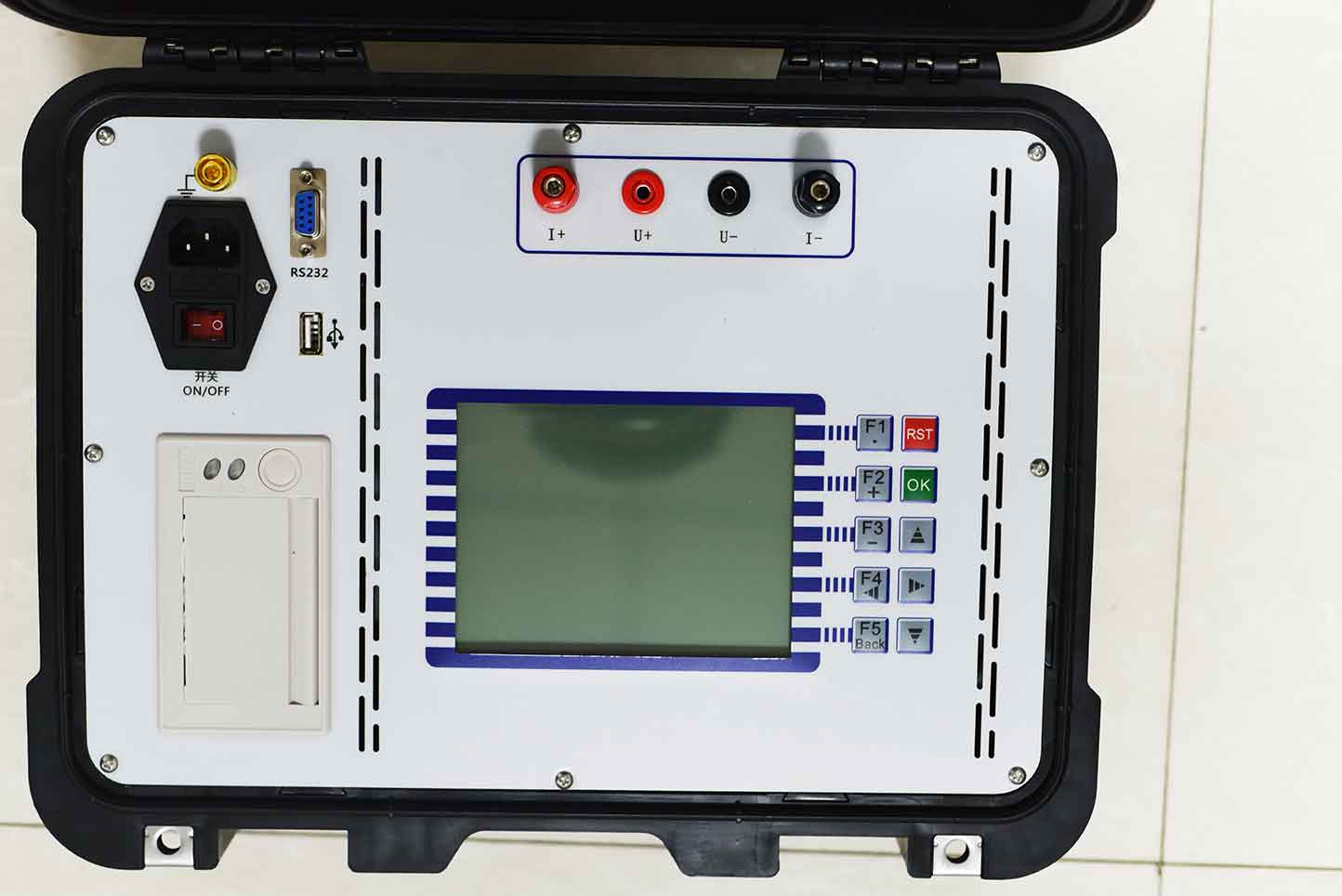

KST-205A变压器直流电阻快速测试仪是我公司*推出专业变压器直阻测试设备，主要用于电力系统的变压器的直流电阻测试，仪器采用了大屏幕液晶显示，全中文菜单，人机界面友好，功能完善，操作方便，是电力系统和变压器生产厂家进行变压器直流电阻测试的理想仪器。

武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购，服务热线：400-027-1566，了解更多访问科试特官网：www.kvgrid.cn
