变压器变比测试仪的工作原理和其产品特性

变压器变比测试仪主要进行匝数比或电压比测试，它能够克服传统变比电桥测试的缺点，那么对于这种仪器，它的工作原理和其产品特性，下面由小编带大家了解一下。

工作原理：

变压器变比测试仪的工作原理是按照变比的平方等于初次级间电感量之比。整个过程中我们只要通过仪器去测试电感量，那么就可以计算出匝比。该仪器是以单片机为核心进行测量计算和自动控制的，操作界面也是全中文，简单易懂。

产品特性：

1、中文菜单提示、操作简单方便；

2、变比测量范围大：1～9999.9；

3、功能强大：既可进行单相测量，又可实现三相绕组的自动测试，联接组别可任意选择，一次完成测量AB、BC、CA三相的变比值、误差、联线组别等参数；

4、测量速度快，三相同时测完只需十几秒钟；

5、一次测量完成、自动切断试验电源；

6、设置数据，测量结果自动保存，可查看以前数据；

7、测有载变压器，只输入一次变比；

8、携带方便、适合野外作业。

变压器变比测试仪试验步骤：

1、将仪表摆放平整，把测试仪测试导线的高压部分A.B.C、和低压部分a.b.c分开并分别接入测试仪和被测变压器相应的端子上。

2、在测试仪内输入将要测试的变压器的计算变压比。

3、将面板上的功能键置于与铭牌标识组别相同的接线组别。

4、接通测试电源，电源指示灯亮，按复位按钮使显示器归零。

5、按下测试按钮开始测试，经过约60s左右，数字屏界面右上方显示出的是变压器的接线组别，数字屏界面左侧的四位数字则显示的是变压器的变比误差(%)，记录测试结果。

6、关闭电源。

7、转换被测变压器的挡位，按照上述2至6步骤分别测试出各挡位下的变比误差。

8、进行单相变压器变比测试时，应使用仪器的A.B.a.b这4个接线柱进行测试。

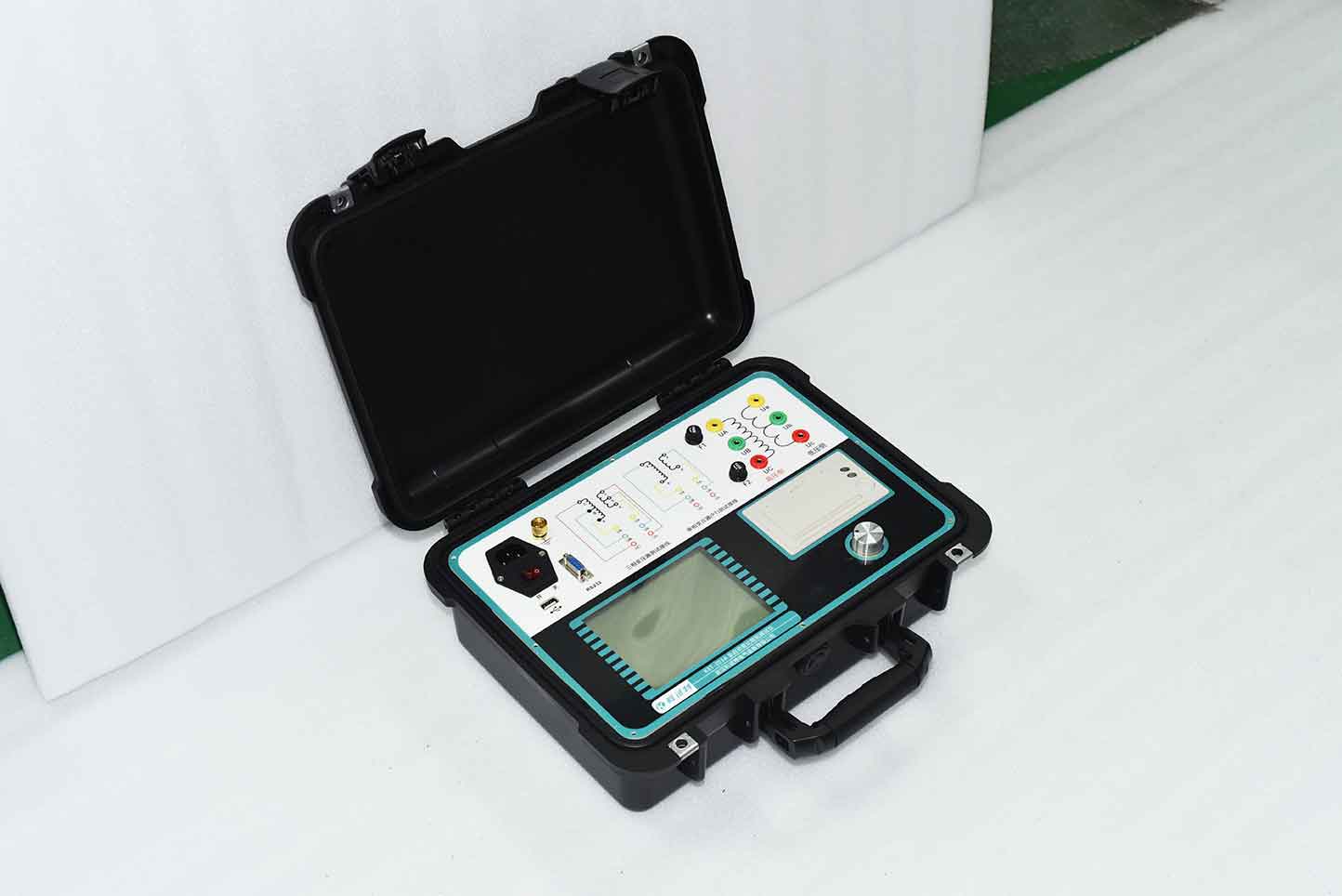

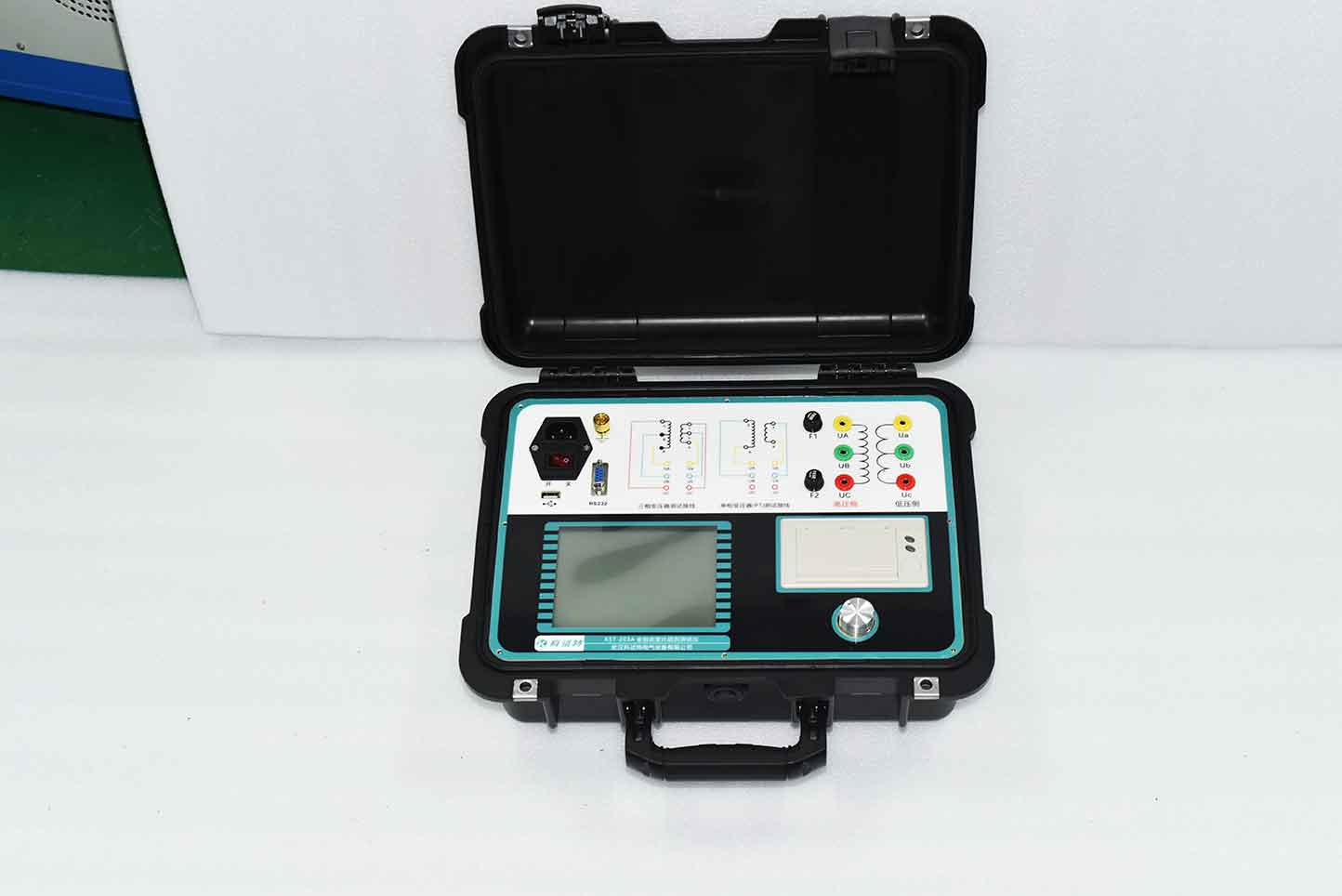

KST-203A全自动变比组别测试仪主要用于监督变压器产品出厂及使用过程中的质量，防止变压器匝间短路，开路，连接错误，调压开关内部故障或接触故障。仪器操作简便，功能完备，数据稳定可靠，测试速度快，适应各种大中小型变压器变比测试的需要，是电力工业部门的理想测试仪器。

武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购。
