如何快速找到电缆的故障点？

随着电缆线路的增多，电缆故障对供电可靠性的晨响日益增大，因而迅速准确地探测故障点的位置对保证故障电缆的及时修复有着重要意义。电缆故障的探测方法取决于故障的性质，因此探测工作的第一步就是为明故障性质。

电缆故障大致可分两类:第一类，因缆芯之间或缆芯对外皮间的绝缘破坏，形成短路、接地或闪络击穿﹔第二类，因缆芯的连续性受到破坏，形成断线和不完全断线，有时也发生兼有两种情况的混合式劫障。但通常以第一类故障为多，其中短路接地又有高阻和低阻之分。

判断故障性质的方法可采用兆欧表进行，用2500伏兆欧表测量每相地埋线的绝缘电阻，如果某相对地绝缘电阻值在30千欧以下，则说明该相线有接地点﹔当地埋线路发生断芯故障时，可将地埋线终端的三根相线线和中性线并接起来，用万用表在线路首端分别测量每两相线之间和相线与中性线之间的电阻。如果电阻不大，则说明电路是完好的;如果电阻值高达数千欧，则说明电路有断芯处﹔如果三相对中性线的电阻都是很大，而三相之间的电阻不大，则可断定中性线有断芯处。

判断出故障电缆后，我们可以用直流电桥法、脉冲法测量故障点的距离。其中脉冲法应用最为广泛，可分为低压脉冲反射法和高压脉冲反射法。低压脉冲反射法可以用来探测断线和低阻短路故障，高压脉冲法主要用来探测高阻性短路或接地故障及闪络性故障。

测距只能估计故障区段，实际工程中要求更精确地判定故障地点以减少挖掘量。因此，在开挖前要先定点，即用仪器在可疑地段寻测，确切判定故障的实际位置。测量的绝对误差应不大于1m。对长度仅为数十米的短电缆，可不必初测而直接定点，且故障多在终端头。即使长达数百米的电缆，如需烧穿测距，也宜在烧穿前用声测法测量定点，以防电阻降得过低而破坏了声测的条件。定点的方法有许多种，包括声测去、感应法、探针法和电流方向法等。

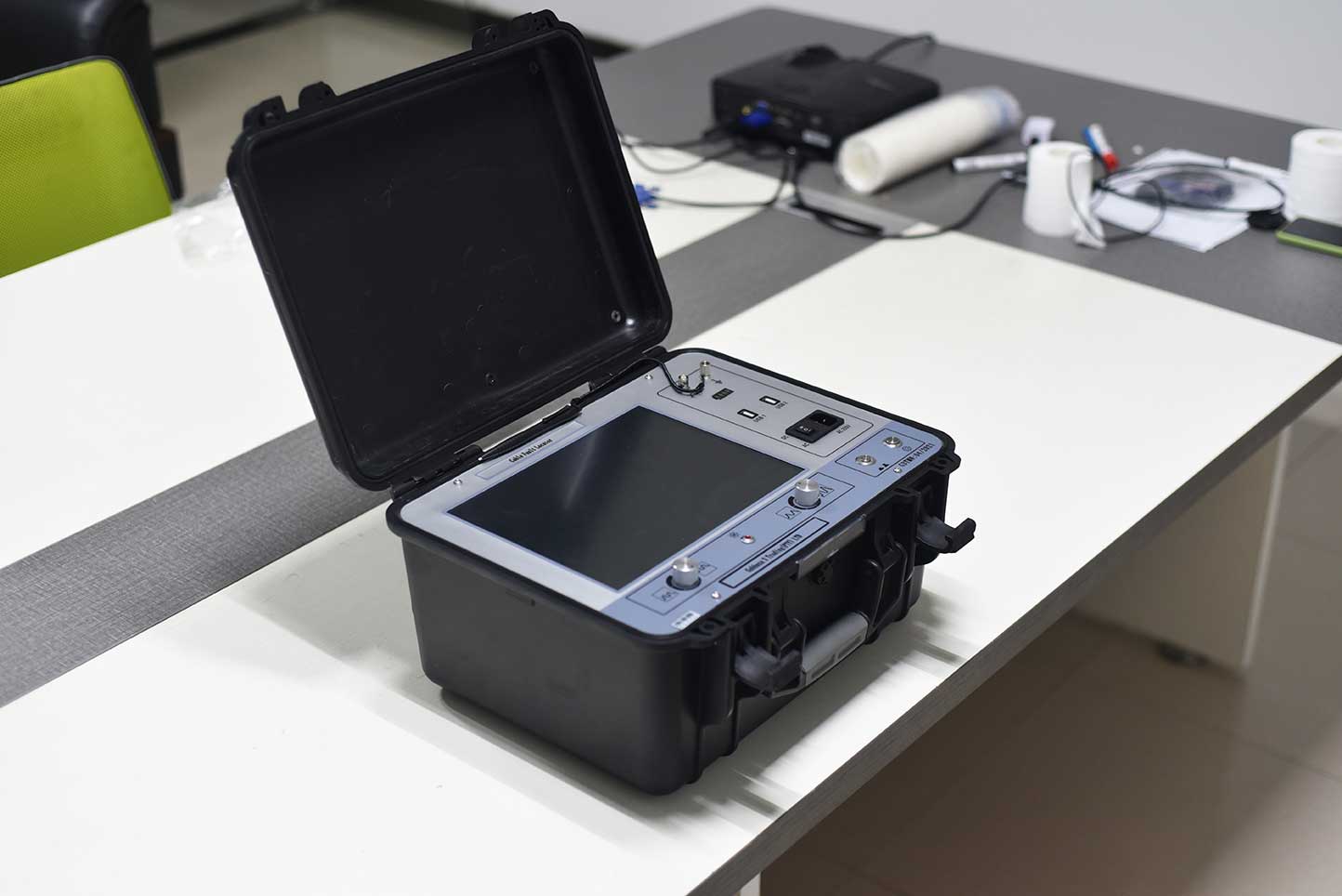

KST-700A电缆故障测试仪是我公司根据用户要求，从现场使用考虑，精心设计和制造的全新一代便携式电缆故障测试仪器。它秉承我们一贯高科技、高精度、高质量的宗旨，将电缆测试水平提高到一个新境界。电缆故障测试仪由闪测、寻迹、定位三大部分组成。仪器可用于检测各种电缆的低阻、高阻、短路、开路、泄漏性故障以及闪络性故障，可准确的检测地下电缆的故障点位置、电缆长度和电缆的埋设路径。具有测试准确、智能化程度高、适应面广、性能稳定以及轻巧便携等特点。

武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购，服务热线：400-027-1566，了解更多访问科试特官网：www.kvgrid.cn
