继电保护测试仪的基本功能是什么？

继电保护测试仪是电力系统调试与维护的核心设备，其核心功能围绕模拟故障、验证保护逻辑、校准动作参数展开。以下从基础功能、测试类型、技术指标三个维度展开说明：

1、基础功能

① 故障模拟与输出

输出高精度电压/电流：支持三相电压（0-400V）、电流（0-100A/200A）输出，精度通常优于±0.2%。

多类型故障模拟：可模拟短路（单相、两相、三相）、接地故障、过载、谐波等异常工况。

动态调整参数：故障阻抗、过渡电阻、故障持续时间等参数可实时调节。

② 保护装置动作验证

动作逻辑测试：验证保护装置的启动、闭锁、跳闸等逻辑是否符合设计。

动作时间测量：精确测量保护装置从故障发生到动作的时间（精度达毫秒级）。

定值校验：对比保护装置实际动作值与设定值，确保误差在允许范围内。

③ 数据记录与分析

实时波形记录：捕获故障过程中的电压、电流波形，支持回放分析。

测试报告生成：自动生成包含测试参数、动作结果、波形图的报告，便于存档与追溯。

2、技术指标要求

① 输出能力

电压：0-400V（可调，部分型号支持1000V高压输出）。

电流：0-100A/200A（可调，部分型号支持1000A大电流输出）。

频率：50Hz/60Hz（支持谐波叠加，如2-25次谐波）。

② 测量精度

电压/电流输出精度：±0.2%（高精度型号可达±0.1%）。

时间测量精度：±0.1ms（关键指标，直接影响保护装置校验准确性）。

③ 安全特性

过载保护：输出过载时自动切断，防止设备损坏。

接地保护：内置接地检测功能，确保操作人员安全。

绝缘测试：支持绝缘电阻测量，验证测试线绝缘性能。

总结

继电保护测试仪通过高精度输出、多样化故障模拟、智能化数据分析，为电力系统提供全面的保护装置校验方案。其核心价值在于：

① 确保可靠性：验证保护装置在故障时准确动作，避免误动或拒动。

② 提升效率：自动化测试流程减少人工干预，缩短调试周期。

③ 降低风险：通过预校验发现潜在问题，避免电力系统事故。

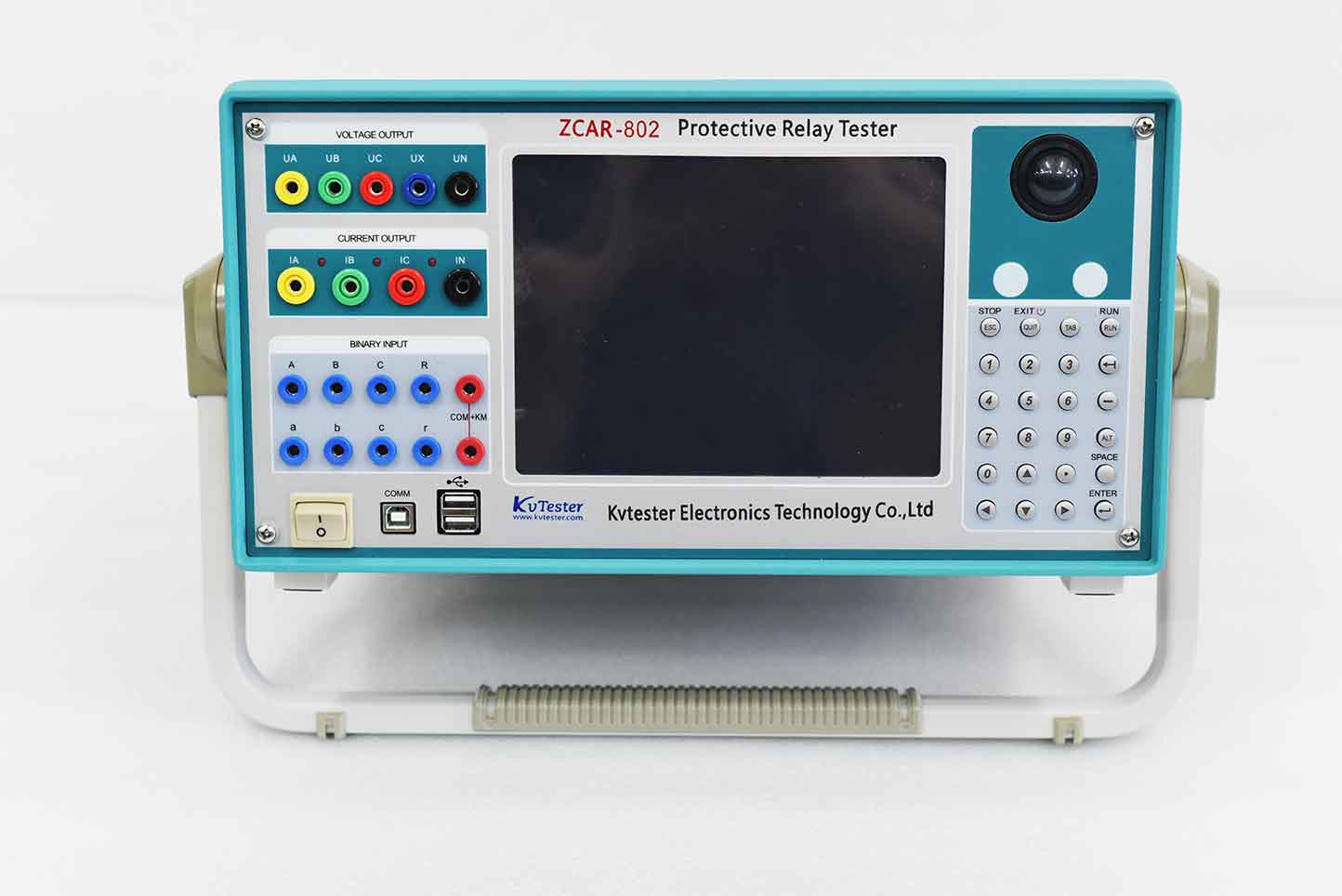

KST-802微机继电保护测试仪是保证电力系统安全可靠运行的一种重要测试工具。测试仪(采用高性能工控机作为控制微机，直接运行Window操作系统，装置面板带有大屏幕液晶显示器，装置前面板设有USB口可方便地进行数据存取、数据通信和进行软件升级等。试验的全过程及试验结果均在液晶显示屏上显示，全套汉字化操作界面，清晰亮丽，直观方便。并运用了现代ZUI新数字技术、高精密电子器件、微机系统及新线路、新结构研制而出。可独立完成微机保护、继电保护、励磁、计量、故障录波等专业领域内的装置测试，广泛应用于电力、石化、冶金、铁路、航空、军事等行业的科研、生产和电气试验现场。
