1、注意事项
a、在使用变频电源前，必须认真阅读本说明书，尤其对注意事项中规定的必须严格遵守，否则将有可能造成变频柜的损坏。
b、本装置必须由专业人员操作，在使用过程中应特别注意安全。
c、由于变频电源的工作电源直接由380V交流电源中取得，未经隔离处理，故其变频电源的两个输出端均不能直接接地或短路，否则，将造成变频柜中某些元件损坏。
d、工作电源必须取消漏电保护器，否则变频电源装置启动时对地的漏电流会引起漏电保护开关动作而失去电源。
e、串联谐振试验时，初步升压没有找到谐振点，切勿将变频柜的输出电压升得很高，以免在调到接近谐振点时电压迅速增加，不易掌握升压速度。一般在低压下找准谐振点后再将电压升到规定值，建议使用“细调”按钮。
f、试验过程中，如果变频电源需要长时间工作，输出电压低就会引起放大回路的三极管管耗增加，必须保持其输出电压不低于300V。通过调整励磁变压器的变比等方法来解决此问题。
g、变频柜的负载能力必须按图32的曲线规定范围内，严禁在低电压时带大电流负载。在曲线的下部分为安全区。超过该区域将增大三极管损耗，严重时导致放大回路的三极管损坏。当超过了曲线 ，工作在曲线的上方，屏幕上的输出电压和输出电流将闪动提示。如果继续进行试验，变频柜中将会发出跳闸信号，同时屏幕上显示“功率曲线保护”，并且控制箱中发出“嘀嘀”的报警声。此时需要改变中间升压变压器的变比或者降低负载电流才能够继续进行试验。
h、必须强调，以450kW变频电源为例：该变频电源输出功率450kW而不是450kva，严禁带纯容性或纯感性负载。如在需要带纯无功负载时，严禁超过450kva，否则易造成放大回路的三极管管耗过大而损坏。
i、试验完毕后，应先将电压降至零后再分闸。
j、变频柜工作频率在20～300Hz范围，低于20Hz和高于300Hz频率被禁止使用。
k、当变频电源停止工作后，请勿立即接触变频电源的导电部位，变频电源柜中的电容元件上的电荷没有马上释放完，可能危及人身安全。
l、对变频电源进行检修前请确认各个电容元件的电荷释放完。
m、变频电源的保护动作时，应先断开电源检查硬件回路和设备，在确认设备和接线无误的情况下再通电。空载启动变频电源，确认设备自身无问题才能继续通电试验。
n、断开供电电源，间隔十秒钟后才能够再次启动供电电源，本装置才能够正常工作。
o、标签为“控制开关”的控制回路开关，此开关是用来控制小电流回路电源。处于分断的位置时，变频电源无法启动，控制箱发出“变频电源通讯故障”的报警。
2、日常维护
① 尽量避免变频电源装置在严重失谐情况下长时间工作。
② 定期检查变频柜装置内部接线和各个接点的螺丝紧固情况，防止松动。
③ 本装置应存放在干燥、清洁不易淋雨的场地。不使用时，罩上防尘套，以防灰尘从风道进入柜内。
④ 运输时，变频柜使用专用绑带紧固，防止松动、溜滑。
⑤ 当变频柜发生故障无法处理时，应及时与长沙沃特电气有限公司。
⑥ 控制箱的显示屏请勿在烈日下暴晒，控制箱在运输过程中应有抗震动措施。
⑦ 装置中的接插件易损坏，在使用时应细心，防止脏物堵塞。
⑧ 使用光纤连接线，要注意防止光纤线折弯、扭曲、挤压；并且远离火源。使用插头时要对准定位缺口，不要大力。使用完后，要收好光纤线，并且放到适当位置，防止受潮。

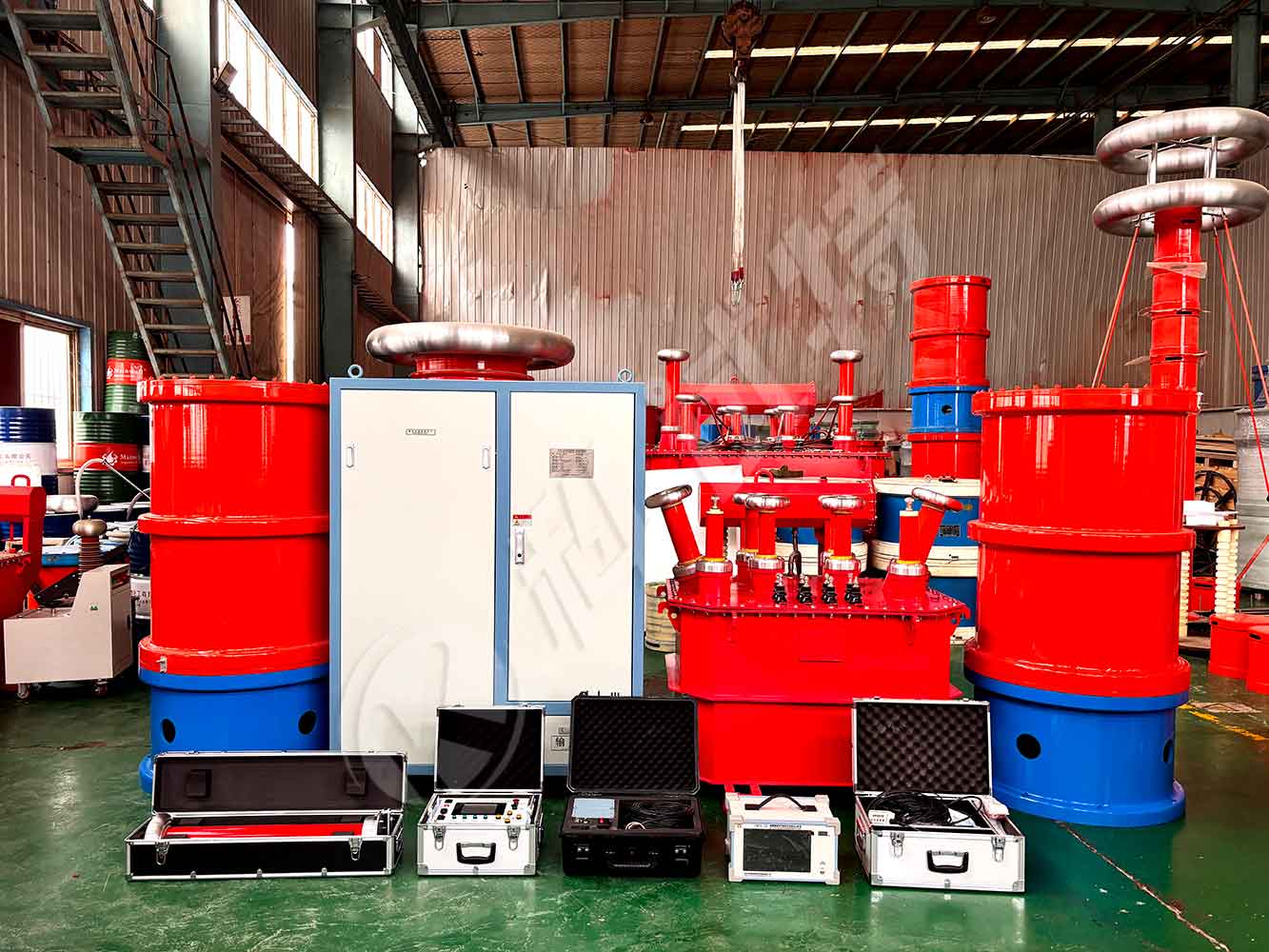

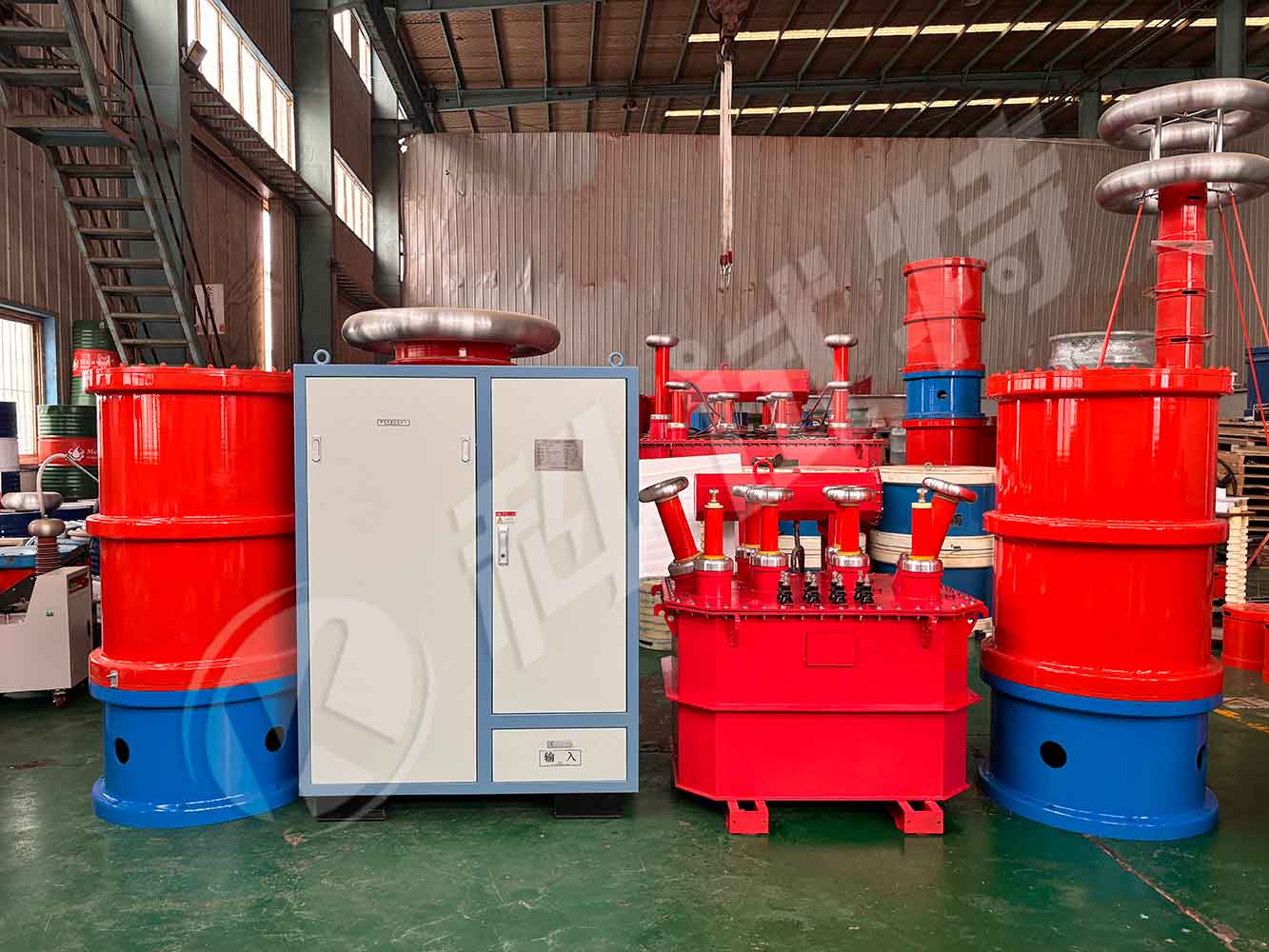

ZCVF-W-150kW变压器局放感应耐压试验系统是由无局放变频电源、无局放励磁变压器、无局放补偿电抗器、无局放分压器（含峰值电压表）和局放测试仪组成。无局放变频电源可用于所有电气设备的交流耐压试验和局部放电试验。利用励磁变压器激发串联或并联谐振回路，通过调节变频电源的输出频率，使得回路中的电抗器电感L和试品电容C发生谐振，谐振电压即为试品上所加电压。或通过中间变压器直接输出至变压器初级进行感应耐压试验。
无局放变频电源是成套试验系统中的主要部件，该试验系统适用于：
① 电力变压器的感应耐压和局部放电试验
② 互感器等交流耐压和局部放电试验
③ 电力电缆交流耐压试验
④ GIS组合电器交流耐压试验
⑤ 断路器、隔离开关、绝缘子、套管等容性设备的交流耐压试验
⑥ 适用于大型发电机组工频耐压试验
⑦ 适用于大型地网测试用电源
