串联谐振耐压测试系统的常见故障及解决方法

串联谐振耐压测试系统在电气设备绝缘强度检测中发挥着重要作用，但在实际应用中可能会出现一些常见故障。以下将对这些故障及解决方法进行详细阐述。

1、试品上电压达不到需要值

① 原因分析：

可能是电源容量不足，无法提供足够的能量使试品达到所需电压。当电源容量较小时，在面对高电容性试品时，可能无法提供足够的电流来建立所需的高电压。

谐振频率不准确。如果谐振频率与设计值偏差较大，可能导致系统无法在最佳状态下工作，从而使试品上的电压达不到要求。

连接线路存在问题，如接触不良、线路电阻过大等。不良的连接会导致能量损耗，降低试品上的实际电压。

② 解决方法：

检查电源容量，确保其能够满足试品的需求。如果电源容量不足，可以考虑更换更大容量的电源或者采用并联电源的方式来增加输出功率。

精确调整谐振频率。可以通过调节电感、电容等参数，使系统工作在最佳谐振状态。使用专业的频率测量设备，确保谐振频率的准确性。

检查连接线路，确保所有连接牢固可靠，接触良好。对于线路电阻过大的问题，可以更换更粗的导线或者优化线路布局，减少电阻损耗。

2、试品发生击穿时烧毁中间变压器和危及试验人员的人身安全

① 原因分析：

试品击穿瞬间会产生巨大的电流和能量释放，如果中间变压器的保护措施不足，就容易被烧毁。

安全防护装置不完善，例如没有安装过流保护、过压保护等装置，无法在试品击穿时及时切断电源，从而导致危险的发生。

操作人员操作不规范，在试验过程中没有保持足够的安全距离，或者没有正确使用安全防护设备。

② 解决方法：

为中间变压器安装完善的保护装置，如过流保护、过压保护等。当试品击穿时，这些保护装置能够迅速动作，切断电源，保护中间变压器不被烧毁。

完善安全防护装置，确保在试验过程中有足够的安全保障。安装过流保护、过压保护、接地保护等装置，并且定期检查这些装置的性能，确保其正常工作。

加强操作人员的培训，提高其安全意识和操作技能。操作人员在试验过程中必须严格遵守操作规程，保持足够的安全距离，正确使用安全防护设备。

3、试验过程中产生的谐波叠加使试品意外击穿

① 原因分析：

电源质量问题。如果电源中含有较多的谐波成分，在试验过程中这些谐波可能会与基波叠加，导致试品上的电压升高，从而引发意外击穿。

系统中的电感、电容等元件参数选择不当，可能会在特定频率下产生谐波共振，增加试品上的电压应力，导致击穿。

外部干扰因素，如附近的电气设备运行、电磁干扰等，可能会引入谐波，影响试验结果。

② 解决方法：

改善电源质量，使用高质量的电源或者采用滤波装置，减少电源中的谐波成分。

合理选择系统中的电感、电容等元件参数，避免在试验频率范围内产生谐波共振。可以通过理论计算和实际调试相结合的方式，确定最佳的参数组合。

采取屏蔽措施，减少外部干扰因素的影响。例如，对试验场地进行屏蔽，或者将试验设备与其他电气设备隔离开来。

4、串联谐振产生的高电压难以达到局放试验的要求

① 原因分析：

串联谐振系统的设计不合理，无法产生足够高的电压来满足局放试验的要求。

局放试验对电压的稳定性和纯净度要求较高，而串联谐振系统可能存在电压波动、谐波干扰等问题，影响局放试验的效果。

试品的特性可能会影响局放试验的电压要求。例如，高电容性试品可能需要更高的电压才能进行有效的局放试验。

② 解决方法：

优化串联谐振系统的设计，提高其输出电压的能力。可以通过增加电感、电容的容量，或者采用更高性能的功率放大器等方式来实现。

采取措施提高电压的稳定性和纯净度。例如，使用稳压电源、滤波装置等，减少电压波动和谐波干扰。

根据试品的特性，调整局放试验的参数和要求。对于高电容性试品，可以考虑采用特殊的测试方法或者设备，以满足局放试验的电压要求。

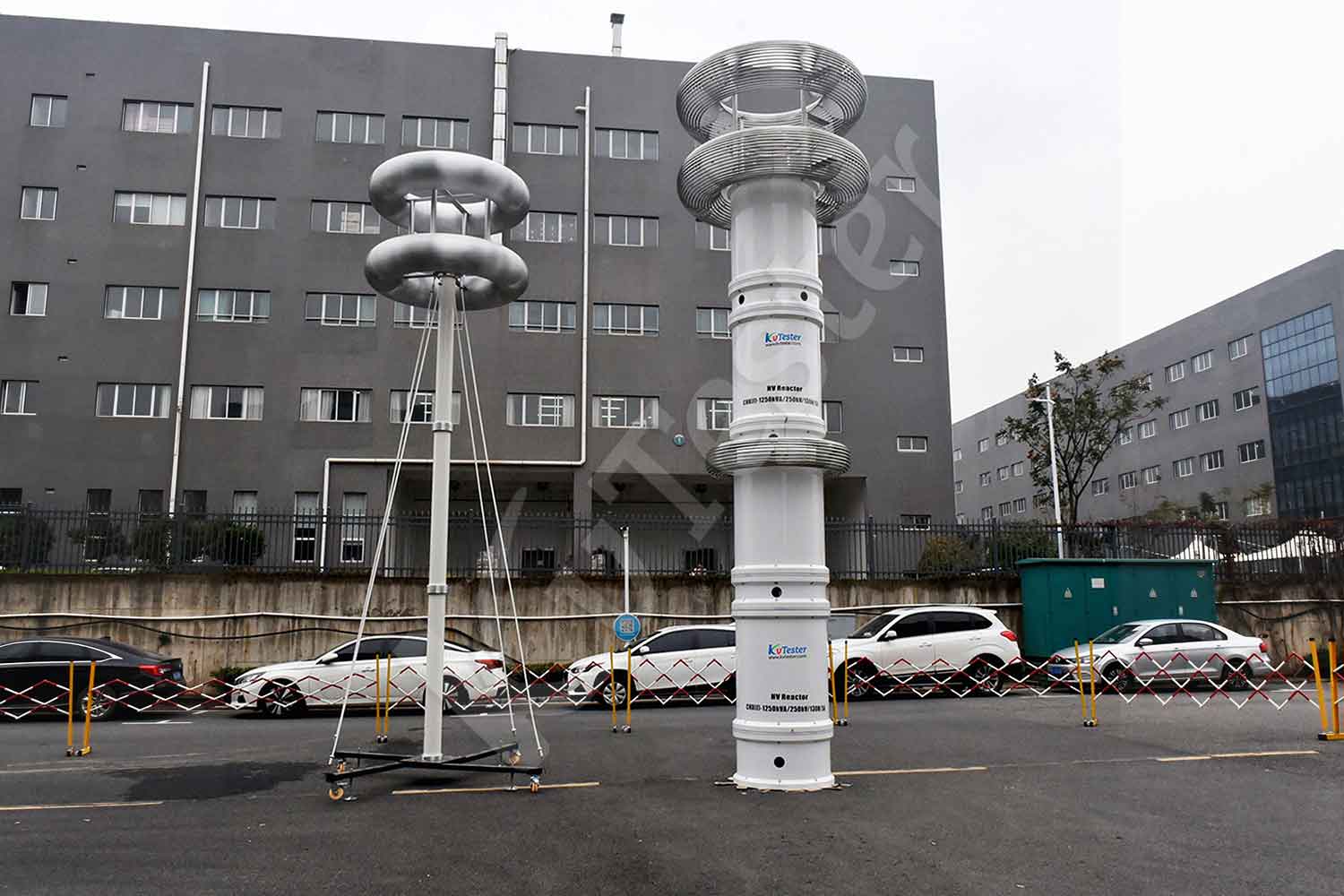

KSTVF-A系列变频串联谐振耐压试验装置，采用调节电源频率的方式，使得电抗器与被试电容器实现谐振，从而在被试品上获得高电压大电流，因其所需电源功率小、设备重量轻体积小，在国内外得到了广泛好评和应用，是当前高电压试验的新方法和潮流。该装置主要针对交联电缆、水力发电机、主变、母线、GIS等的交流耐压试验，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。设备主要由变频控制电源、激励变压器、电抗器、电容分压器、补偿电容器（选配）组成。
