串联谐振测试装置是如何来测试试验设备的？

串联谐振测试装置测试试验设备的过程主要基于串联谐振原理，通过调节系统参数以产生谐振，从而实现对试验设备的高压绝缘性能测试。以下是详细的测试步骤和原理：

1、测试原理

串联谐振测试装置利用串联谐振电路的特性，即当电路中的电感L和电容C在某一频率下发生谐振时，电路中的电流将达到最大值，同时电压也将集中在电容或电感上。通过调节变频控制器的输出频率，使回路电感L和试品C（即被测试设备）串联谐振，从而在试品上产生所需的试验电压。

2、测试步骤

① 接线：

使用合适的引线将变频电源、激励变压器、电抗器、分压器以及被试品（即试验设备）正确地接入测量回路。

根据被试品的不同情况，对电抗器进行合适的串并联配置，并检查地线连接，确保安全措施到位。

② 试验参数设置：

接通电源后，在主机参数设置界面按照试验要求设置试验电压、试验时间等参数。其他非必要参数一般不用设置，如有特殊情况需与厂家沟通后酌情修改。

③ 选择试验模式并开始试验：

参数设置完成后，在主界面选择试验模式。通常提供自动试验和手动试验两种模式，推荐选择自动试验模式以简化操作过程。

确认无误后，启动试验，系统将自动调节变频控制器的输出频率，使回路电感L和试品C发生谐振。

④ 监测与记录：

在试验过程中，系统将实时监测试验电压、电流等参数，并在达到设定时间或满足其他停止条件时自动停止试验。

试验结束后，保存试验数据，并可通过主机上的微型打印机或导出功能将试验数据打印或保存至计算机。

3、注意事项

在进行试验前，应确保所有连接正确无误，安全措施到位。

试验过程中应注意观察系统运行状态和试验数据变化，如有异常应及时停止试验并检查原因。

串联谐振测试装置具有较高的电压和电流输出能力，操作人员应具备一定的专业知识和操作技能，并严格按照操作规程进行试验。

通过以上步骤和原理，串联谐振测试装置能够实现对试验设备的高压绝缘性能测试，为电力系统的安全稳定运行提供有力保障。

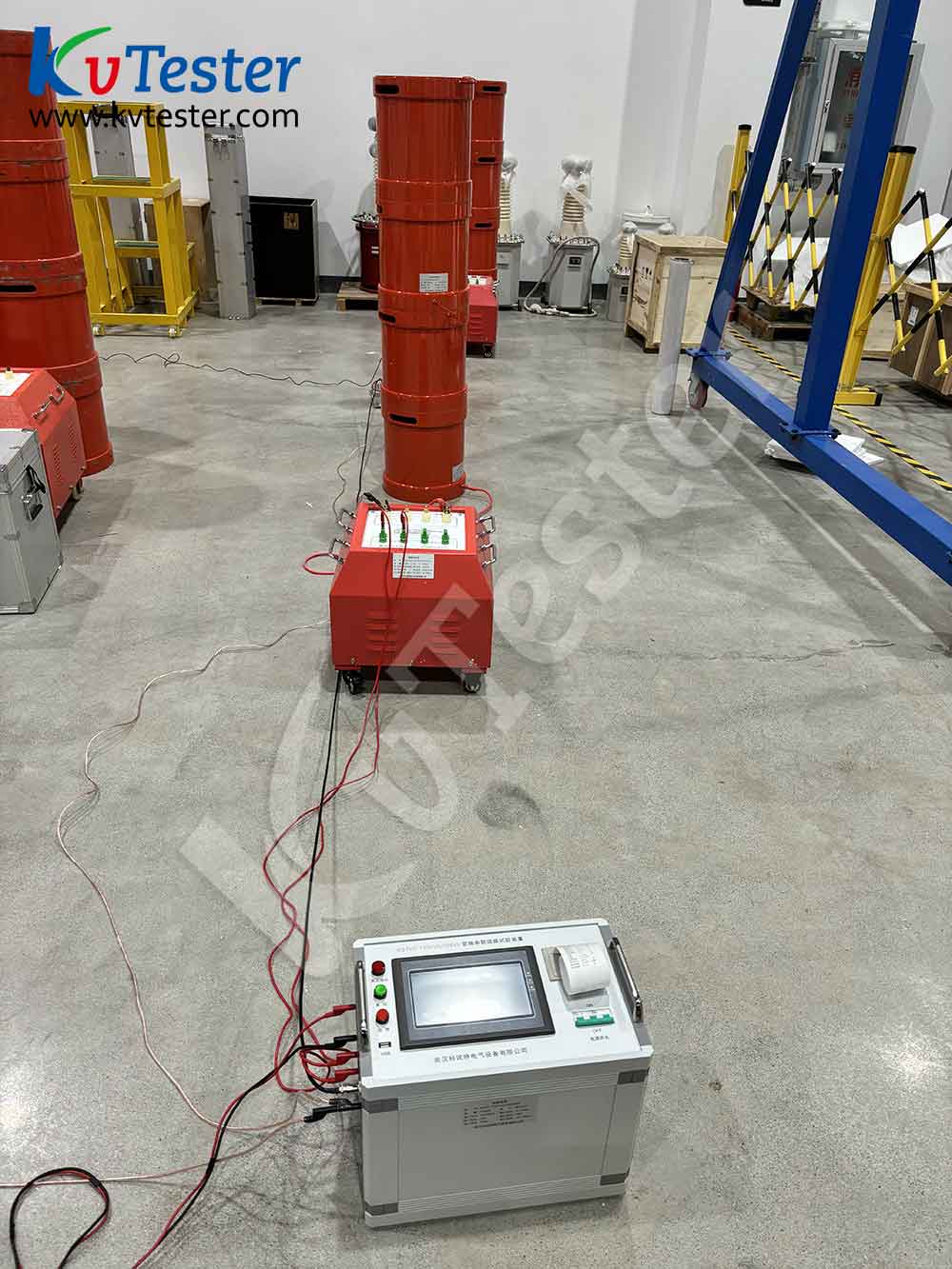

KSTVF-A系列变频串联谐振试验成套装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
