变压器综合试验测试台是一种集多种测试功能于一体的专用设备，主要用于电力变压器的电气性能检测。以下是对变压器综合试验测试台的详细分析，包括其特点、功能、技术参数、安全措施及注意事项等方面：
1、产品特点
① 综合性强：变压器综合试验测试台集成了空载短路、变比、直阻、交流耐压、控制等多种测试功能于一体，能够全面检测变压器的各项电气性能。
② 高精度：采用先进的测试技术和高精度仪表，确保测试结果的准确性和可靠性。
③ 操作简便：配备彩色显示器和全中文操作界面，实现试验全过程的实时监控和自动完成，降低了操作难度。
④ 高效性：试验全过程自动化程度高，大大提高了测试效率。
⑤ 数据处理便捷：支持数据自动存储和微机打印，避免了人工转抄记录过程，保证了数据的真实性和可靠性。
2、功能概述
① 空载短路测试：用于检测变压器的空载损耗和短路损耗等参数。
② 变比、组别测试：测量变压器的变比、组别及变比误差，确保变压器的电压变换准确性。
③ 直流电阻测试：测量变压器绕组的直流电阻，判断绕组是否存在故障或接触不良等问题。
④ 交流耐压测试：通过施加高压交流电，检测变压器的绝缘性能。
⑤ 控制功能：集成强电控制及仪表监视综合系统，实现对试验过程的全面控制。
3、技术参数
① 电压范围：一般可达到0~450V，精度可达0.1级。
② 电流范围：通常为0~5A，部分设备可支持更大电流范围，精度同样可达0.1级。
③ 测量范围：直流电阻测试可达0~2000Ω，支持多档量程选择。
④ 交流耐压试验：电压可调范围可达0~100KV。
⑤ 其他参数：如分辨率、准确度、整机功耗、工作温度与湿度等，均满足高精度测试要求。
4、安全措施
① 操作前准备：使用前必须认真阅读手册，操作者应具备一般电气常识。
② 环境要求：仪器使用应避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
③ 测试过程：测试过程中禁止移动测试夹和供电线路，测试完毕后需等待放电报警声停止后再关闭电源并拆除测试线。
④ 无载调压变压器测试：测量无载调压变压器时，需等待放电指示报警音停止后切换档位。
⑤ 断电处理：测试过程中遇到外部AC220V突然断电时，仪器将自动放电，此时不允许立即拆除测试线，需等待5分钟后方可拆线。
5、注意事项
① 无载调压绕组测试：不允许在测试过程中或未放完电时切换无载分接开关。
② 感抗性测试对象：对感抗性测试对象，在未放完电情况下不允许拆除测试线，以免遭电击。
③ 数据存储：采用Access数据库保存原始数据，便于日后查询分析。
综上所述，变压器综合试验测试台是电力变压器检测领域的重要设备，具有功能全面、操作简便、高精度、高效性等特点。在使用过程中，需严格遵守安全措施和注意事项，确保测试结果的准确性和测试过程的安全性。

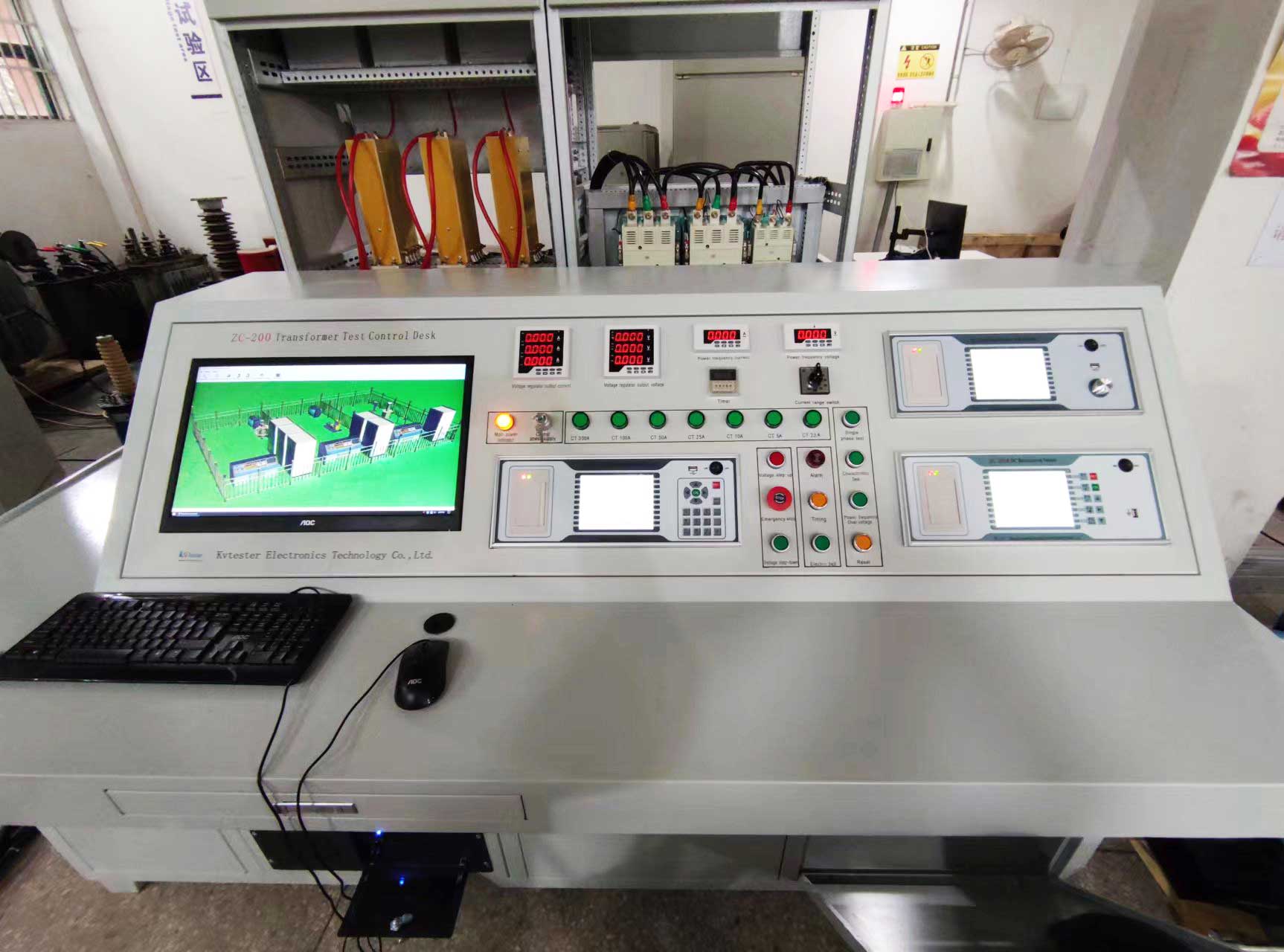

ZC-200变压器综合测试系统主要用于测试电力变压器和配电变压器的空载特性、负载特性、绕组电阻、变比组、工频耐压、感应耐压、绝缘电阻。该系统采用模块化设计，每个测试单元可以独立工作，并可以在计算机控制下进行自动测试。每个项目的测试数据都可以通过计算机直接获取，并可以形成测试报告。该系统避免了人工观测和记录数据造成的随机误差，大大提高了实验效率。
武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购，服务热线：400-027-1566，了解更多访问科试特官网：www.kvgrid.cn
