干式试验变压器的工作原理、特点及应用解析

干式试验变压器是一种在电力系统和科研领域广泛使用的设备，主要用于各种电气设备的绝缘性能、DC耐压和泄漏电流等高压测试和试验。以下是对其原理、特点与应用的详细解析：

1、原理

干式试验变压器基于电磁感应原理工作。当输入电压（通常为200V或400V）接入配套的控制箱后，通过自耦调压器调节输入电压至试验变压器初级绕组（低压）。利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的最高值。在作直流耐压及泄漏电流测试时，只需将高压硅堆旋装在高压输出端，即可获得直流高压，其幅值是工频高压值的1.414倍。

2、特点

① 高压输出：干式试验变压器能够输出高电压，满足各种高压测试和试验的需求。

安全可靠：具有归零保护装置、残压消除装置、高压工作声光报警装置和过流保护装置，确保使用过程中的安全可靠性。

② 绝缘强度高：漏磁减弱，绝缘强度和防潮性能提高，变压器承受试验短路电流冲击的能力加强。

结构紧凑：重量轻、体积小、外形美观、性能稳定、使用携带方便、不漏油。

③ 多功能：适用于电力系统和电力用户现场测试各种电气设备的绝缘性能、DC耐压和泄漏电流，布线简单直观，易于使用。

④ 定制性强：操作部分可定制过压保护和过流保护，即双重保护功能。

3、应用

① 输电线路的试验和维护：干式试验变压器具有较高的输出功率，能够提供所需的高电压，满足输电线路试验的要求。

② 电力设备和继电保护的试验：如变电站的继电保护设备需要进行定期校验和测试，干式试验变压器能够提供所需的高电压和电流，以满足这些测试的要求。

③ 实验室和科研领域：科研人员经常需要进行各种电气试验和研究，如高压放电、绝缘强度测试等。干式试验变压器具有较高的输出功率和可调节的输出电压，能够满足不同试验的需求。

综上所述，干式试验变压器是一种功能强大、安全可靠的高压测试和试验设备，广泛应用于电力系统中的各个环节以及实验室和科研领域。

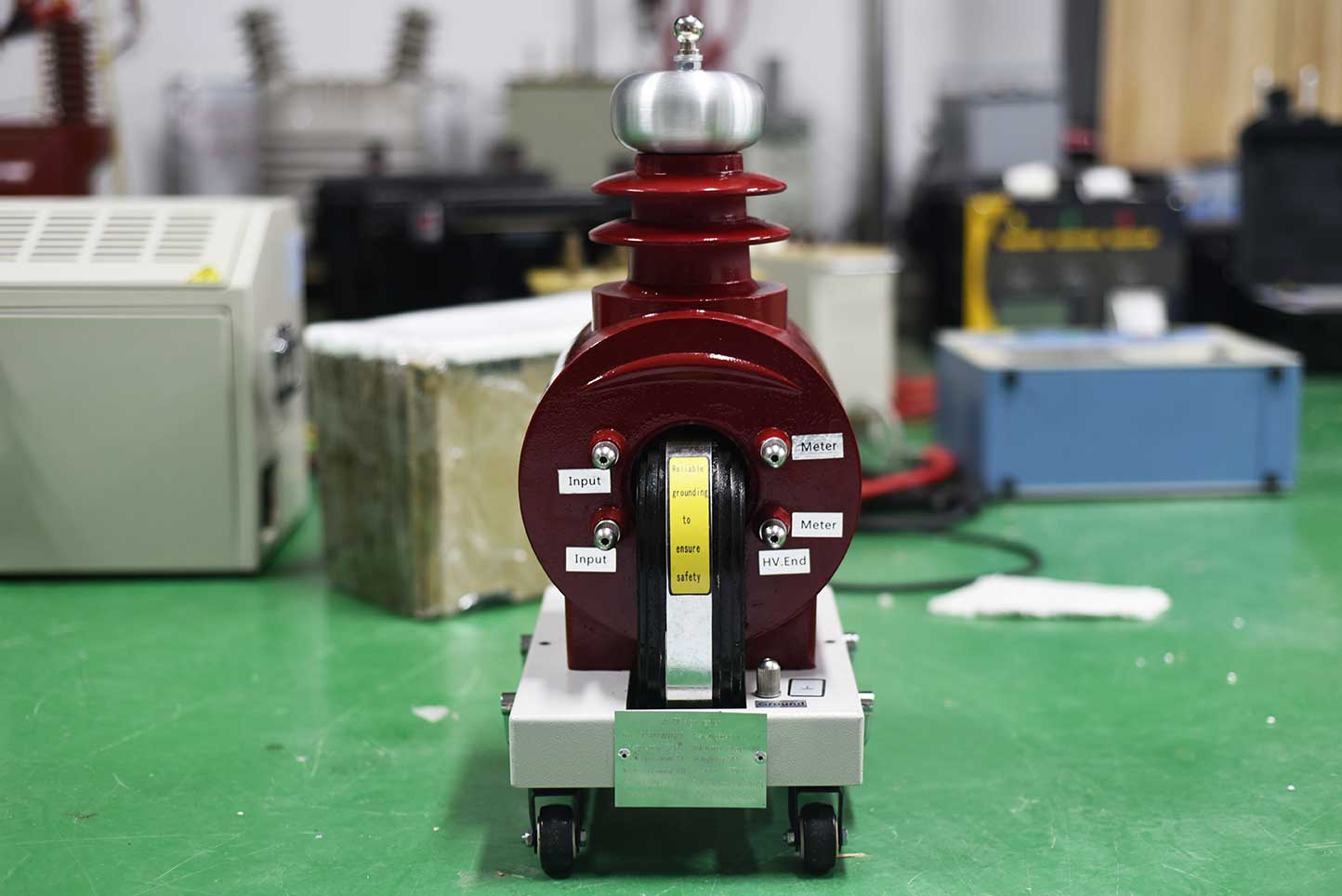

KST-501C系列干式试验变压器具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。本系列干式试验变压器适用于电力系统及各电力用户现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

武汉科试特电气设备有限公司是一家专注电力试验、承试、试验设备研发 、生产、销售的高科技企业，从事电测行业多年，旗下产品品质高，欢迎广大客户前来选购，服务热线：400-027-1566，了解更多访问科试特官网：www.kvgrid.cn
