串联谐振设备是如何工作的？

串联谐振设备的工作主要基于串联谐振原理。这种设备通常由变频电源、励磁变压器、电抗器和电容分压器组成。其工作过程如下：

首先，变频电源提供可调节的电源输出。接着，励磁变压器接收到电源信号后，激发出串联谐振回路。在这个回路中，被试品的电容与电抗器构成串联谐振连接方式。然后，通过调节变频控制器的输出频率，使回路电感L和试品C达到串联谐振状态。

当电路达到谐振状态时，谐振电压即为加到试品上的电压。这个谐振电压可以通过电容分压器来测量，该分压器并联在被试品上，不仅可以测量电压，还可以作为过压保护信号。同时，调频功率输出经过激励变压器耦合给串联谐振回路，为谐振提供所需的激励功率。

总的来说，串联谐振设备就是通过调节电源频率，使电路中的电感与电容达到谐振状态，从而在试品上产生高电压，实现各种高压设备的交流耐压试验。这种设备广泛应用于电力、冶金、石油、化工等行业，对于高压交联电缆、变压器、发电机、GIS开关、电动机等设备的交流耐压试验具有重要的作用。

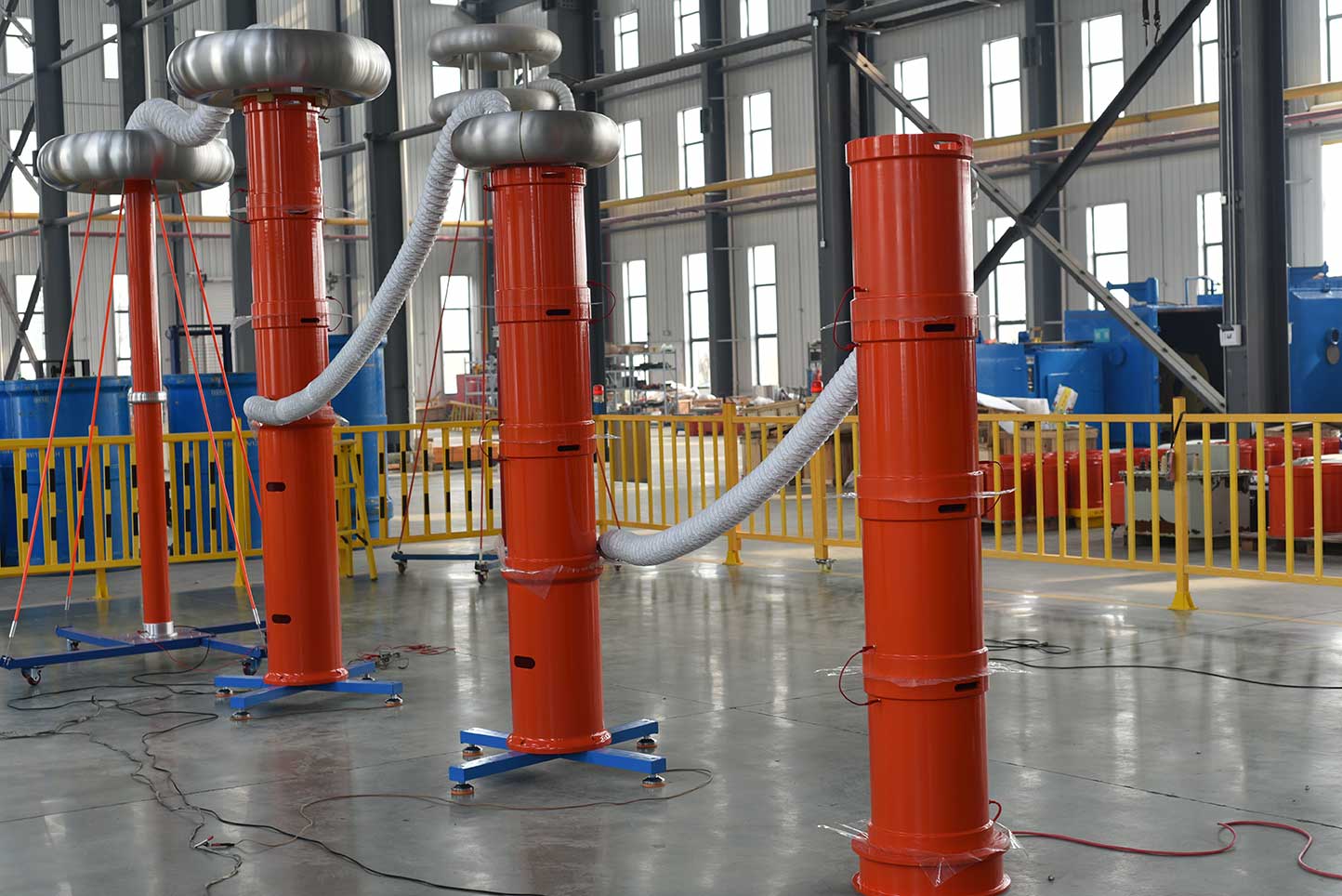

KSTVF系列变频串联谐振试验成套装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
