电力电缆交流耐压试验有哪些常用仪器

1、变频串联谐振耐压试验装置

通常在进行电缆的交流耐压试验时，会采用串联谐振的方法。这种方法可以根据电缆的电压等级、横截面和长度等参数，计算出所需的电容和电压。此方法特别适用于需要测试较长电缆距离的情况。进行交流耐压试验时，电缆需有较高的容量要求，同时电压要求较小，此外包含多个串联谐振部件，所需设备包括激励变压器、变频电源、高压电抗器、电容分压器、补偿电容器等。这些设备需要现场携带，常用于10kV、35kV、110kV、220kV等高压主变、GIS、发电机、互感器及电缆等设备的交流耐压试验。如果现场需进行多种设备的测试，则可考虑使用串联谐振测试设备，该设备比较全面，不仅可用于电缆交流耐压测试，还可用于变压器、GIS、发电机、互感器等多种设备的交流耐压试验。

2、超低频高压发生器

如果我们只需要测试电缆的耐压，而不需要进行其他试验，那么我们可以推荐使用超低频高压发生器。这种发生器是串联谐振的简化版，使用起来非常便捷，现场测试时也不需要携带大量设备。该测试仪器专门适用于35kV及以下电缆的交流耐压试验以及发电机的交流耐压试验。然而，其测试范围存在一定限制。例如，对于35kV电缆的300平方规格，该测试仪器能够测试其距离为2公里左右，并一般要求测试距离不超过1公里。对于10kV电缆的16平方规格，测试距离可达7至8公里，并对270的电缆进行测试时，其测试距离为2至3公里。火力发电机和水力发电机的交流耐压不同，火力发电机的交流耐压一般为120MW以下，而水力发电机的交流耐压一般为80MW以下。为了测试10kV电缆和35kV电缆的耐压能力，我们需要使用80kV的超低频发生器。根据电缆试验电压的计算方法，例如对于10kV电缆，其相电压为6kV，其试验电压为6除以根号3再乘以3，等于10.39kV，而其最高电压不应超过11kV。10kV的电缆不仅限于电压为10kV，也可以应用于电压为15kV的情况。试验时，它的最高试验电压不会超过27kV。为此，我们可以使用30kV的超低频发生器进行配合，也可以根据电缆在现场的实际电压选择相应规格的电压，可能为30kV、50kV、80kV等。

3、直流高压发生器

直流高压发生器采用了高频倍压电路，应用了最新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。使用性能卓越的大功率IGBT器件及驱动技术，并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。具有输出功率大、体积小的特点，有可靠的过压、过流及零位合闸保护功能，带0.75倍电压切换功能。主要适用于电力部门、工矿、冶金、钢铁等企业部门，对氧化锌避雷器、电力电缆、变压器、断路器、发电机等高压电气设备进行直流耐压试验或直流泄漏电流试验。

4、工频耐压试验装置

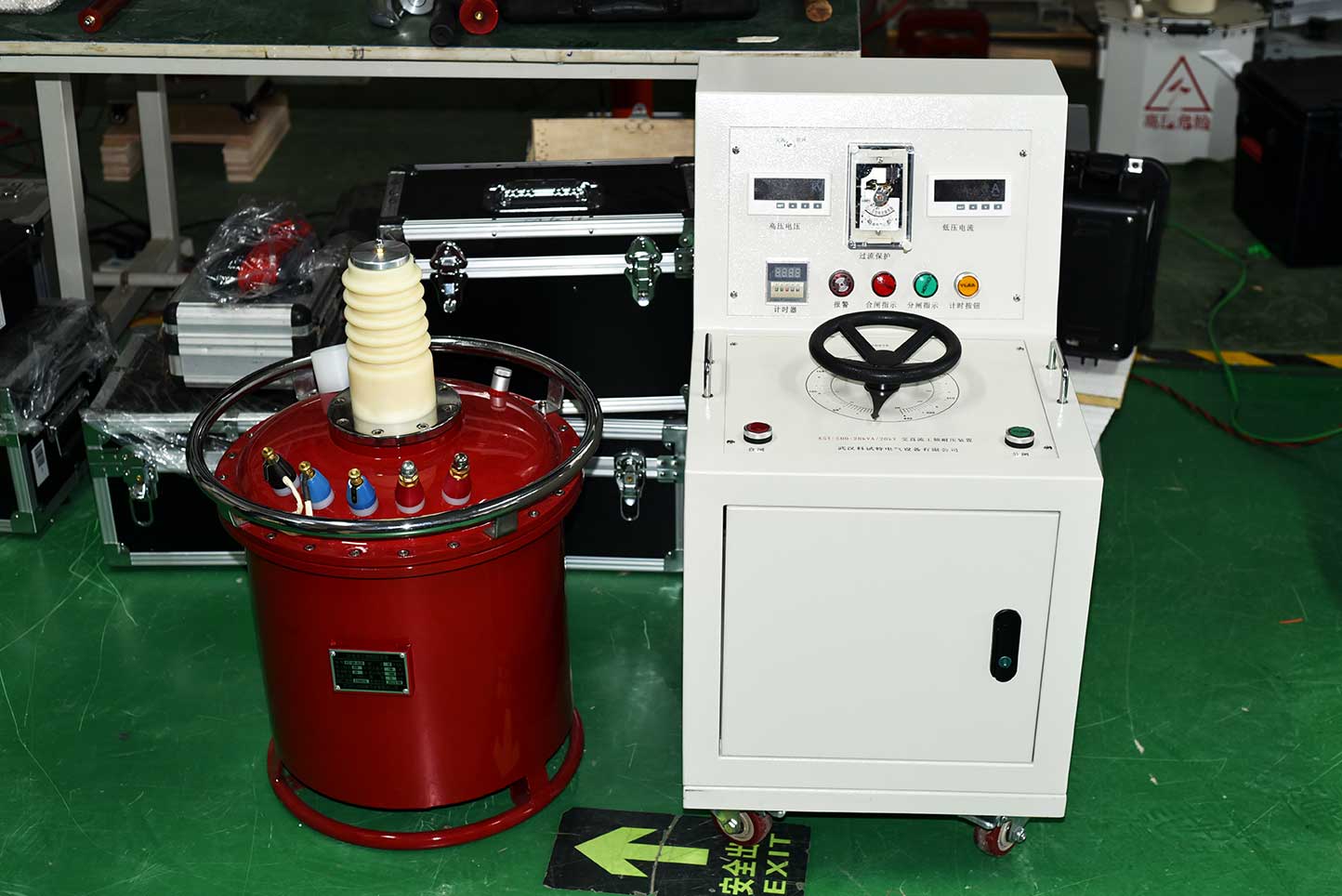

还有一款交流测试设备，需要向大家介绍，那就是工频耐压试验装置，是目前电力行业最常用的测试设备之一。许多从事电力试验的同行都会使用它。该设备主要由一台试验变压器和一台电源操作箱组成。其主要用途是进行交流耐压试验，同时也能进行辅助的直流耐压试验。只需添加一个硅管堆、电棒和微安表，就能完成直流耐压试验。若不想购买直流高压发生器，则可以使用工频耐压试验替代。
