高压大电容量设备进行交流耐压试验时,试验变压器容量要求非常大,试验设备笨重,而应用串联谐振原理可以利用电压及容量小得多的设备产生所需的试验电压,满足试验要求。下面给大家介绍一下串联谐振试验装置在各个领域的应用。
1.在电缆试验中的应用
城乡电网中电缆的大量使用,其故障时有发生。为保证交联电缆的安全运行,国家电网公司对电缆交接和预防性试验做出了新的规定,用交流耐压试验替代原来的直流耐压试验,以避免直流试验的累积效应对电缆造成损伤。
很多电缆在交接试验中按GB50150-2006标准进行直流耐压试验顺利进行,但投运不久就发生绝缘击穿事故,正常运行的电缆被直流耐压试验损坏的情况也时有发生。交流耐压试验因其电场分布符合运行实际情况,故对电缆的试验为有效。
通常交流电力电缆的电容量较大,试验电流也很大,调感式设备的体积将非常巨大并且电感调节也很困难,而调频式装置则灵活性更强,更易于实现。因此,电缆现场交流耐压试验多利用变频谐振试验设备。
2.在GIS设备中的应用
气体绝缘开关设备在工厂整体组装完成以后或分单元进行调整试验,试验合格后以分单元运输的方式运往现场安装。运输过程中的振动、撞击等可能导致GIS元件或组装件内坚固件松动或移位;安装过程中,在联结、密封等工艺处理方面可能失误,导致电极表面刮伤或安装错位引起电极表面缺陷;安装现场可能从空气中进入悬浮尘埃。导电微粒杂质等,这些在安装现场通过常规试验将难以检查出来,对GIS的安全运行将是极大的威胁。
由于试验设备和条件所限,早期的GIS产品多数未进行严格的现场耐压试验。事故统计表明没有进行现场耐压试验的GIS大都发生了事故。因此,GIS必须进行现场耐压试验。
GIS的现场耐压主要包括交流电压、振荡操作冲击电压和振荡雷电冲击电压等3种试验方法。其中交流耐压试验是GIS现场耐压试验常见的方法,它能够有效地检查异常的电场结构(如电极损坏)。
目前,由于试验设备和条件所限,现场一般只做交流耐压试验。IEC517和GB7674认定对SF6气体绝缘试验电压频率在10～300Hz范围内与工频电压试验基本等效。国内外大多采用调频式串联谐振耐压试验装置进行GIS现场交流耐压试验。
3.在发电机(电动机)交流耐压试验中的应用
发电机定子绕组对地或相间电容量大,如300MW水轮发电机定子绕组对地电容量高达1.7～2.5μF,工频耐压时电容电流达到25～35A,试验设备容量数千kVA,采用常规试验设备时,设备笨重。更为严重的是用常规大容量试验设备时,发电机定子绕组绝缘被击穿时的故障点短路电流大,会烧损铁芯,将造成很大的经济损失。根据国家标准GB/T16927.2-1997《高电压试验技术》部分6.2.1.1电压波形的规定“试验电压一般应是频率为45～65Hz的交流电压,通常称为工频试验电压。
为了满足发电机交流耐压试验电压频率为工频的要求,发电机串联谐振装置通常是调感式的,通过调节铁芯气隙改变电感从而达到工频谐振的目的。
谐振装置具有组合方式灵活,对试品的破坏小，同时串联谐振试验装置的体积、重量和所需要的电源容量远低于采用传统的试验变压器,大大减轻了现场试验的工作量。因此,串联谐振试验装置将在电力设备交流耐压试验工作中获得越来越广泛的应用。

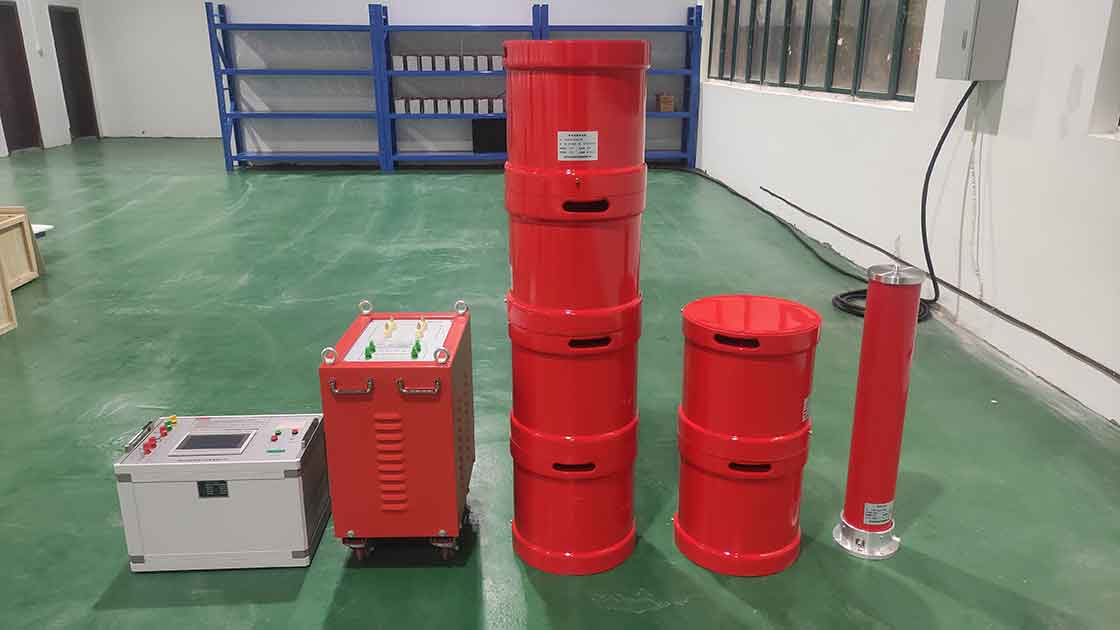

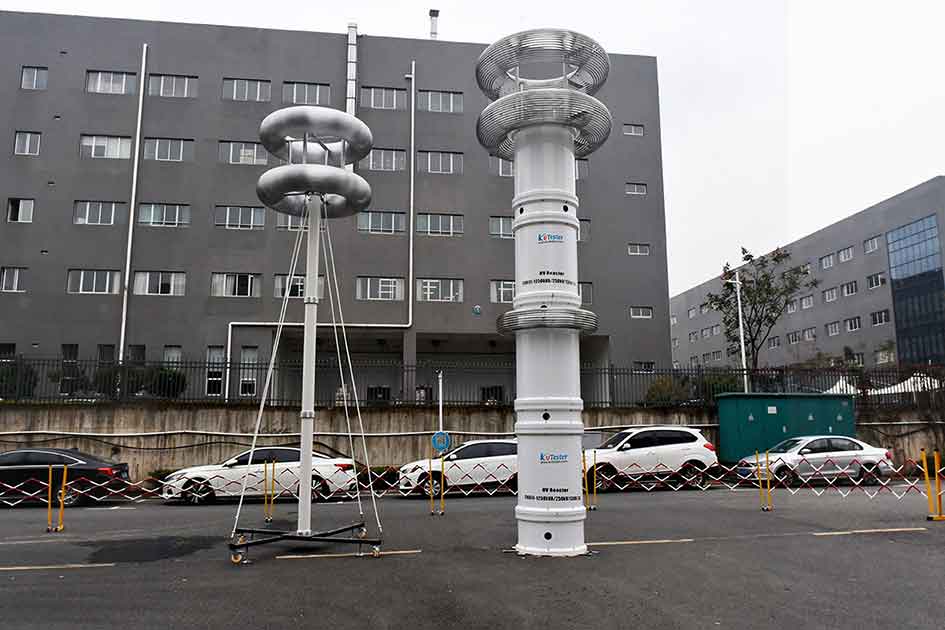

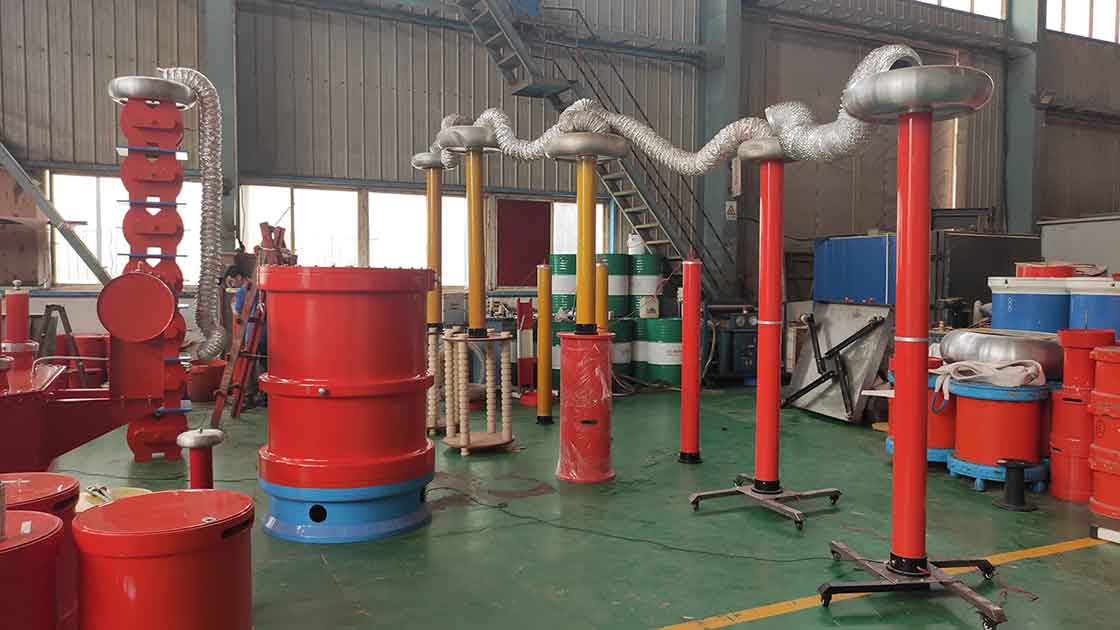

KSTVF-A系列变频串联谐振试验成套装置适用于变压器、断路器、开关、GIS系统、电缆、套管、绝缘子等设备的交流耐压试验。具备高压过压保护、低压过流保护，以及失谐保护、零位、闪络保护、紧急停机、欠压保护等多重保护功能。既可满足高电压、小电流的设备试验条件要求，又可满足低电压、大电流的设备试验条件要求，具有较宽的适用范围。
