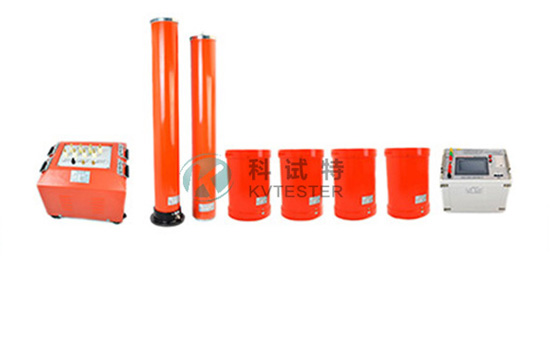

你了解电缆交流耐压串联谐振装置吗?

　　KST-VF-B 电缆交流耐压串联谐振装置采用多级叠加的方式，多台电抗器可并联、串联使用，分压器既用来测量试验电压，也可以作为小电容量试品的补偿电容，使得谐振频率可以在30～300Hz范围内完成多种电力设备的交流耐压试验。下面和科试特一起了解一下。

　　随着电网容量的逐步扩大，容量高压设备交流耐压试验用试验设备的容量越来越大。例如，试验设备的容量往往不能满足常规工频耐压装置的现场试验要求，因此容量高压设备的交流耐压试验和局部放电试验是广泛的。串联谐振试验设备应用广泛。

　　电缆交流耐压串联谐振器件是通过调节电感或频率使串联电感和电容达到谐振状态的实验装置;串联谐振试验设备采用电感调节或调频调压方式。采用串联谐振原理，用小容量的电源可完成15-150次等效容量的试验，大大减少了现场试验电源和试验设备的体积;电感串联谐振装置主要由控制台、调压器、励磁变压器、可变电感、电容分频器等组成。

　　通过调整串联电抗器铁芯之间的间隙来改变电感。当电感等于容性电抗时，电路发生共振，电路变为纯电阻，电路电流较大，电感和容性电抗的压降较高;此时，电源只提供有功功率，大大降低了测试装置的体积和重量。

　　变频串联谐振装置

　　变频串联谐振装置主要由变频电源、励磁变换器、电抗器、电容分压器等组成;变频串联谐振装置通过变频电源将工频电源转换为频率和电压可调的电源。通过调整电源频率，电感等于电容电抗，电路产生串联谐振，使电感或电容获得高于Q倍励磁电压的电压。由于频率调节很好，电路谐振的幅频特性曲线更陡，电路品质因数的Q值更高。

　　以上就是科试特分享的电缆交流耐压串联谐振装置，经此文相信友友们也有了了解。想了解更多相关产品，感兴趣的朋友欢迎在文章下方留言联系我们获取更多相关信息。
