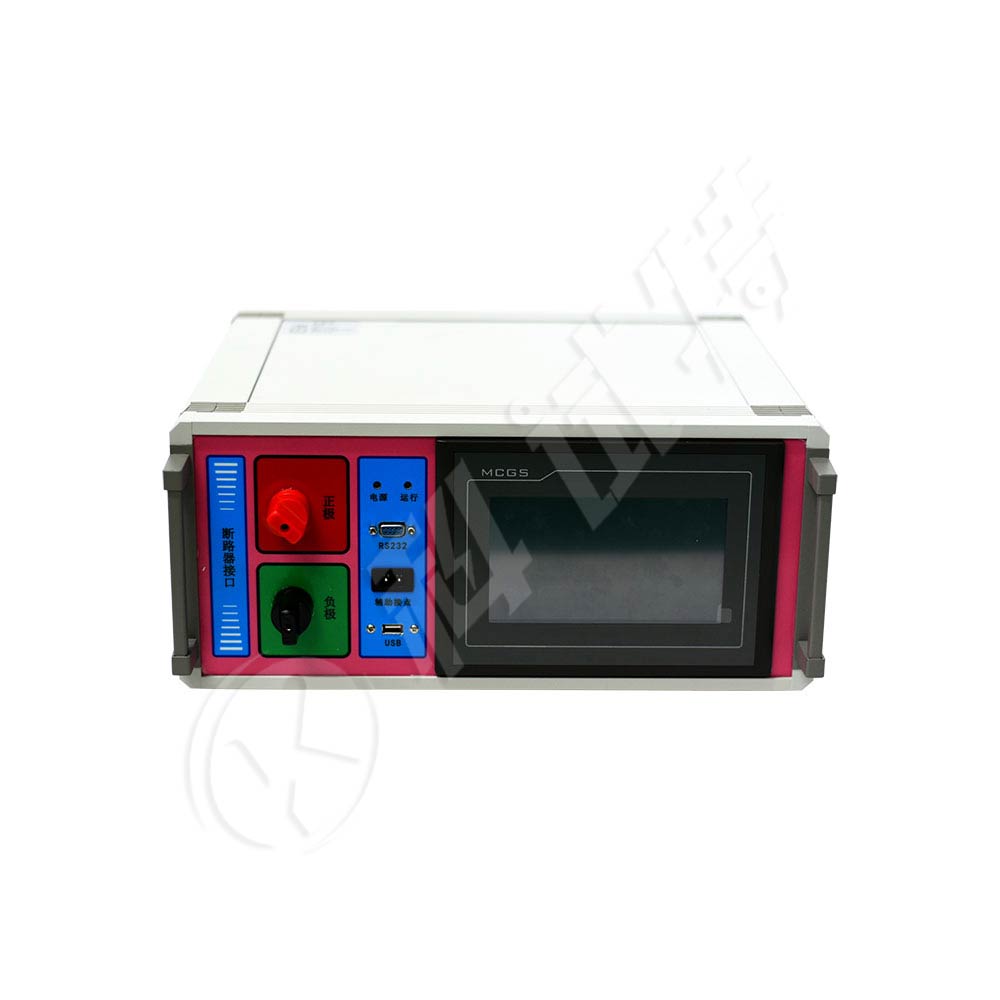

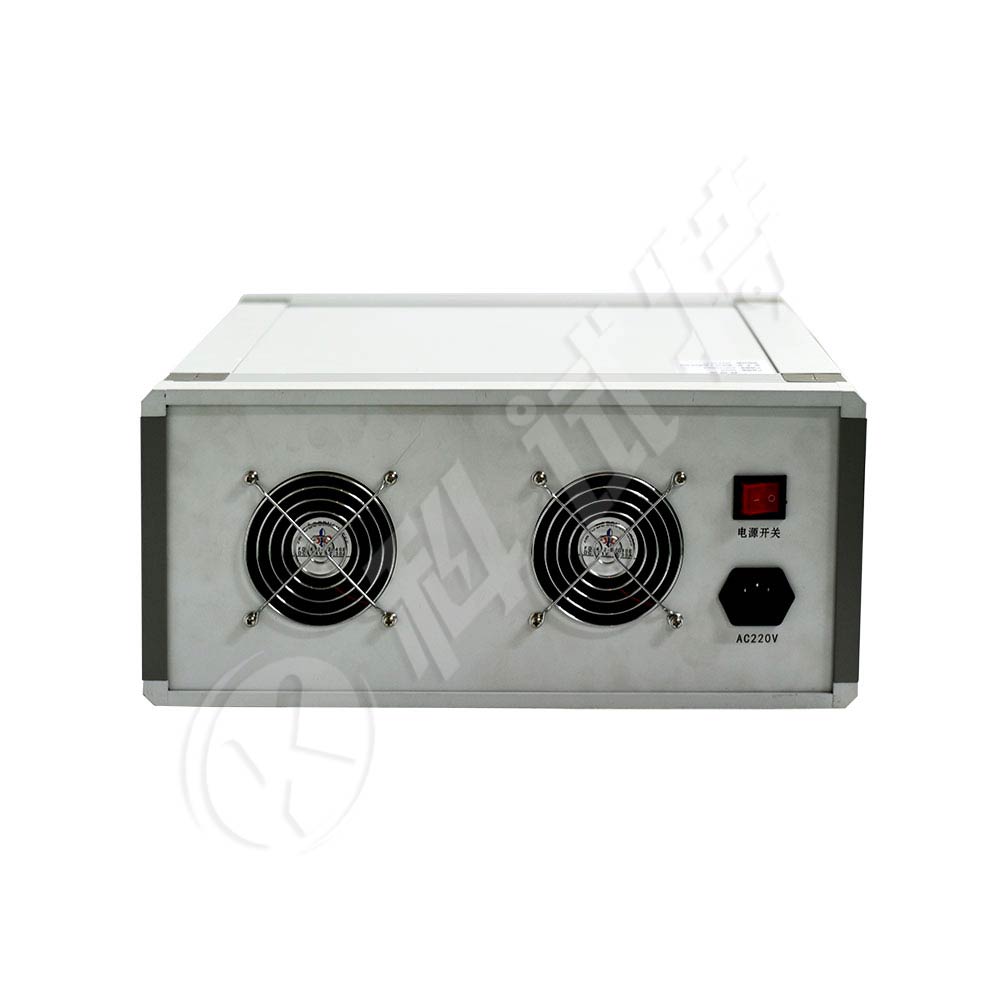

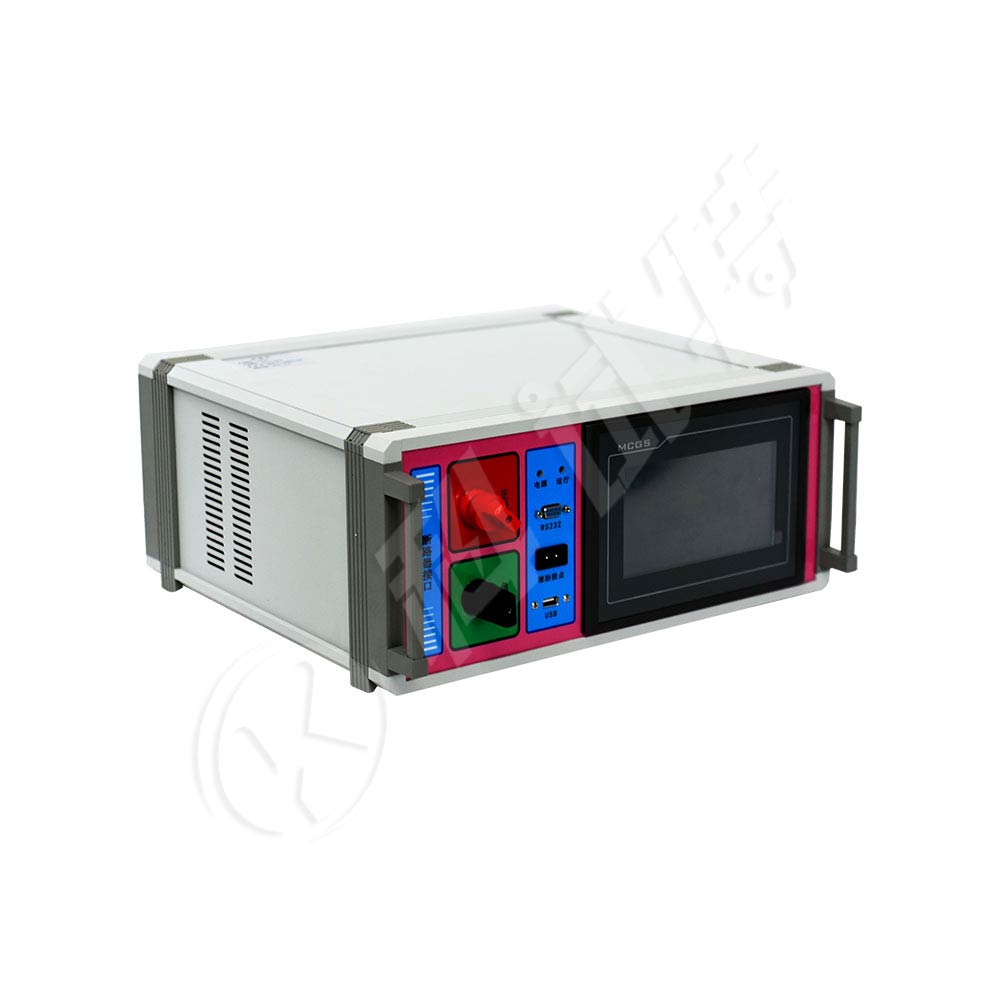

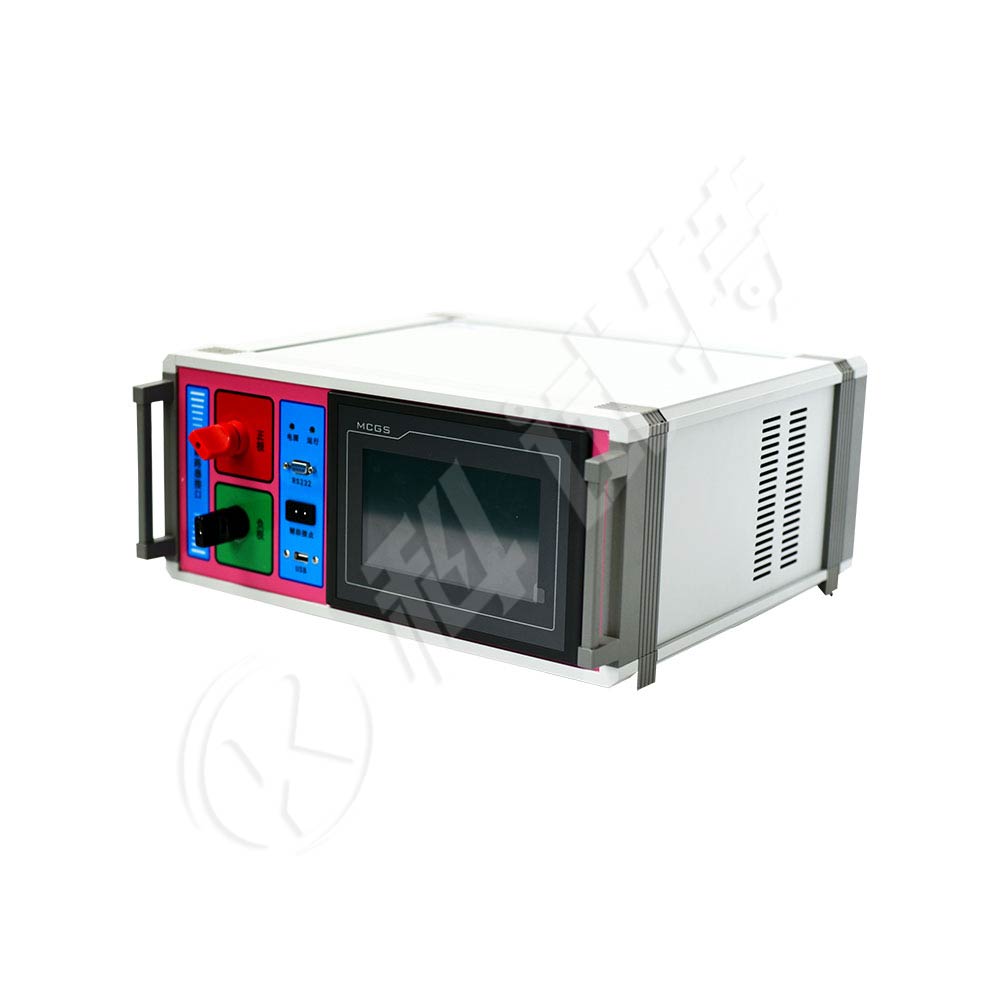

KST-301-1000A 直流断路器安秒特性测试仪

目前变电站的直流馈电网络多采用树状结构，从蓄电池到站内用电设备，一般经过三级配电，每级配电大多采用直流断路器作为保护电器。由于上下级直流断路器保护动作特性不匹配，在直流系统运行过程中，当下级用电设备出现短路故障时，经常引起上一级直流断路器的越级跳闸，从而引起其它馈电线路的断电事故，进而引起变电站一次设备如高压开关、变压器、电容器等的事故。为防止因直流断路器及其它直流保护电器动作特性不匹配带来的隐患，本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。

异常情况1：

在测试过程中，弹出“断路器开关未合上”提示，点击“确定”后听到接触器吸合的声音，但程序无反应。

处理措施：

检查被测试直流断路器是否闭合，若没有闭合，请按测试装置前面板上复位按钮，重新启动测试过程。

异常情况2：

在测试过程中，弹出“断路器开关未合上”提示，点击“确定”后没有听到接触器吸合的声音。

处理措施：

按测试装置前面板上的复位按钮，重新启动测试过程。

异常情况3：

设置测试电流与实际测试电流不一致。

处理措施：

这种情况因被测试直流断路器触头接触电阻和连接线电阻引起，属于正常现象，以实测电流为准。

KST-301-1000A 直流断路器安秒特性测试仪是本公司推出了一种适合变电站现场使用、便于携带、自动化程度高的直流断路器安秒特性测试系统，可以为运行维护部门提供直流保护电器动作特性的测试手段，对直流保护电器的动作特性以及级差配合进行校验，以便提高直流系统运行的可靠性，保证电网的安全可靠运行。
