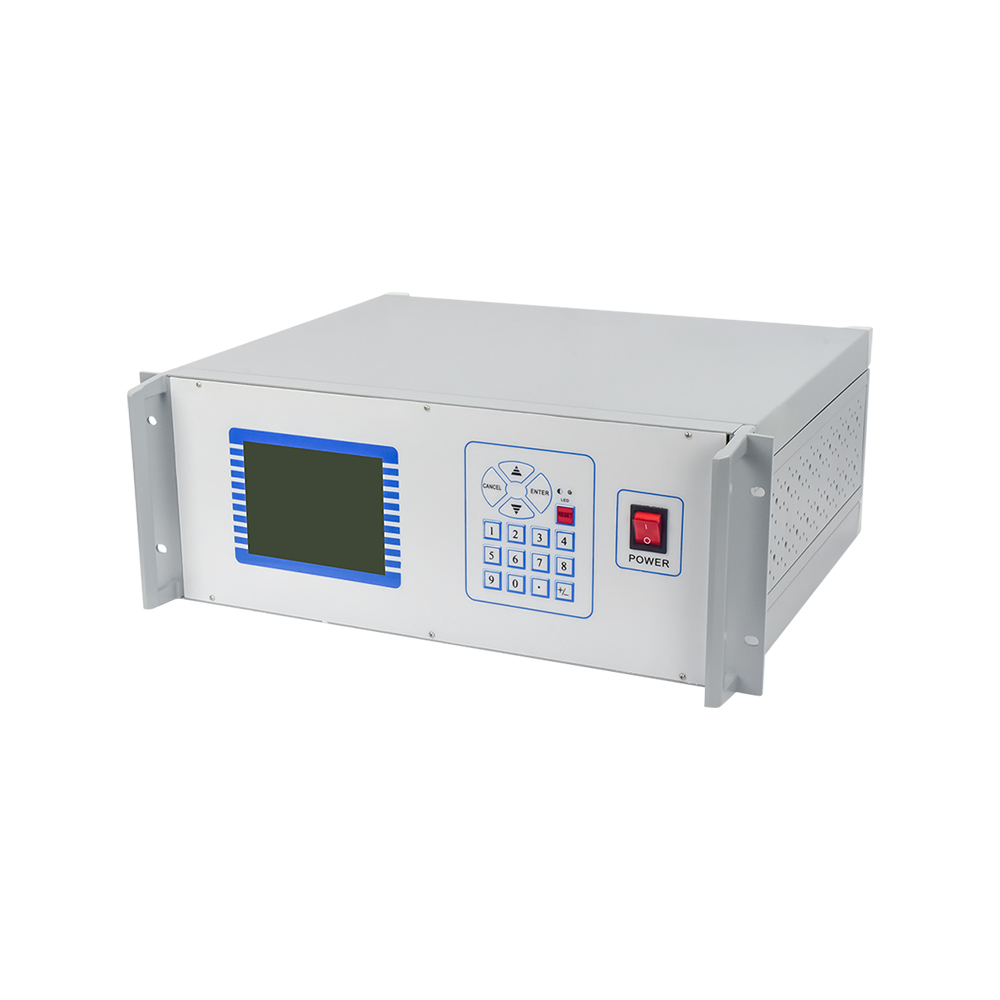

KST-103D 电子式互感器校验仪

     KST-103D 电子式互感器校验仪对自身采样精度要求非常高，根据检定规程的要求，其采样精度要高于被检互感器标称精度两个计量等级。例如，被检互感器精度为0.2S，则要求互感器校验仪测量误差限值不大于±0.05%；KST-103D 电子式互感器校验仪对于电子式互感器的校验即采用这种直接比较法的原理，其采样精度达到0.05S级。

1、设备使用环境

（1）温度:5℃--40℃    相对湿度:<80%(25℃)   海拔高度:<2500m

         电源频率:50Hz±0.5 Hz    电源电压:220V±5V

（2）测量范围:

         同相分量(%): 0.0001～200.0          分辨率:0.0001

         正交分量(分):0.001～700.0          分辨率:0.001

         阻抗(Ω):0.0001～20.0                   分辨率:0.0001

         导纳(ms)：0.0001～20.0                 分辨率:0.0001

（4）直接采样法

（4）百分表: 1.5级(有1级可选)

2、比较测差法技术参数

（1）工作范围

        电流 ：（1%－149%）In    （In =5A）

      （5%－149%）In    （In =1A）

        电压 ：（5%－149%）Un    （Un =100V，150V，100V/）

      （5%－149%）Un    （Un =100V/3）

（2）测量精度

        同相分量:ΔX=±（X×2%＋Y×2%）±Dx (有1级可选)

        正交分量:ΔY=±（X×2%＋Y×2%×34.48）(有1级可选)

     “X”、“Y”——仪器的显示值

     “Dx,Dy”     ——仪器的量化误差

        Dx=2,Dy=5

3、直接采用法技术参数

     信号输入： 0~10V精度0.05S

     标准输入： 0~200V精度0.05S

4、工作负荷：

（1）电流：TO对TX＜0.12Ω       cosΦ=1

（2）电压：a对x＜0.25VA        （100V）

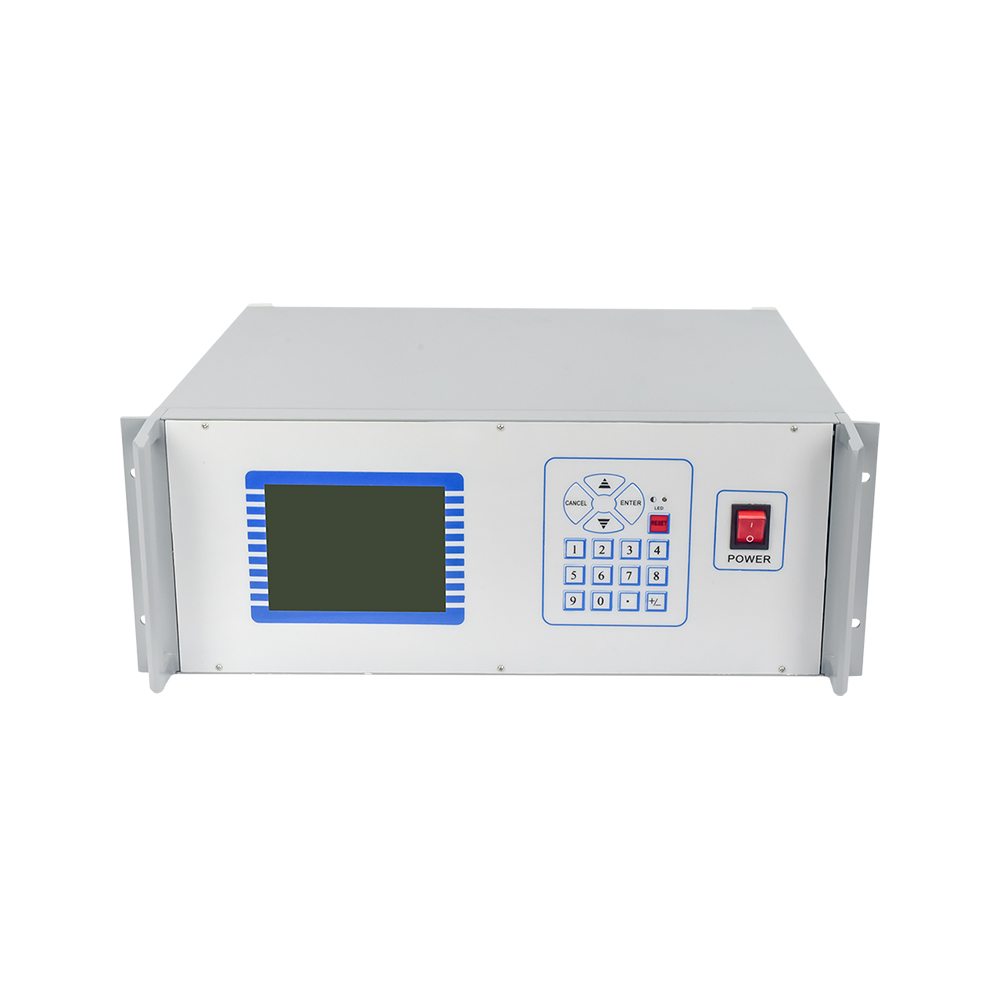

1.采用5寸液晶显示，可视范围大，带长寿命背光照明，方便使用，优于很多厂家的显示技术（比如数码管校验仪）；

2．对传统互感器采用比较测差法测试原理，可满足检定准确度级从0.01级至10级,额定二次电流为5A、1A电流互感器和额定二次电压为100V、100/V、150V（100/3V、220V）的电压互感器；精度可达1级；

3. 对电子式互感器采用直接比较法测试原理，可满足各种弱信号接口的电压传感器，精度可达0.05S级；

4. 高度集成化: 测量结果直接数字显示, 误差，信号状态全部集成在显示器上，直接、美观；

5.高度智能化：二次开路，接线错误，变比错误，急性错误等报警信息直接显示在校验仪液晶上面；

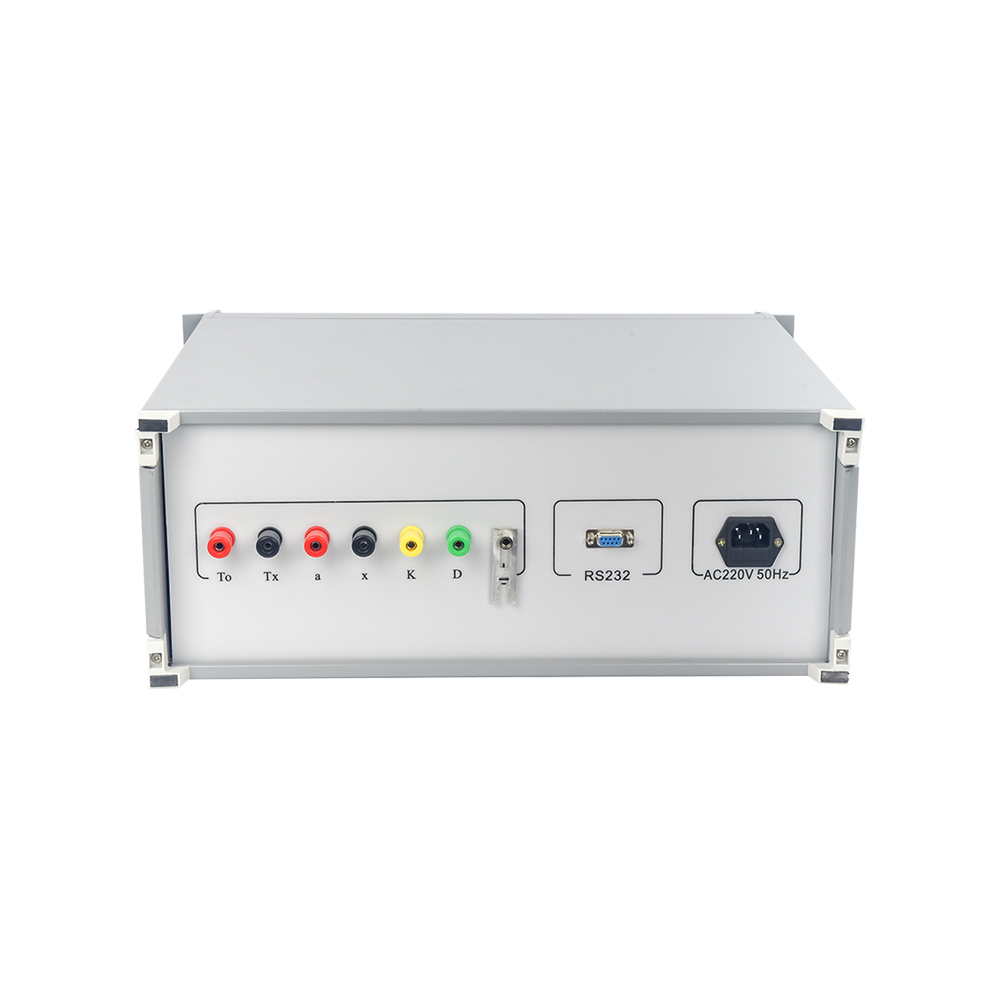

6．配备RSC232接口,方便与计算机相联,能够自动实现互感器测量，能够自动切换电流电压负载箱，不需要人为的干预切换；

7.百分表、比差、角差采用特大字体显示，方便用户观测；

8.完全满足JJG314-2010和JJG314-2010要求，自动采样；

9.自动判断极性错误，变比错误；

10.上位机软件具有虚拟仪器开放功能；

11.彻底解决S级测量问题；

12.自动切换量程；

13.采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题。

14.功耗：＜ 15VA（不带微型打印机）

               ＜ 25VA（带微型打印机）

15.谐波抑制比: ＞ 40db

16.外形尺寸：260mm（长）×350mm (宽)×150mm（高）

17.重量：6Kg

随着电子技术的发展，高精度采样芯片、高速微处理器应用到测量领域，让直接比较式的校验仪得以实现。直接比较式是将标准互感器与被检互感器的次级电压或电流，分别送入互感器校验仪，通过电阻分压器、阻容分压器与磁势比较仪等测量电路，测得两者的差电压或差电流，经过处理就是被检定电压互感器或电流互感器相对于标准互感器的比值差与相位差。KST-103D 电子式互感器校验仪的优点是，标准互感器与被检互感器的变比可以不相等，只要标准互感器的额定初级电压或者额定初级电流大于或等于被检互感器的额定值，就可以直接进行检定，使用比较方便。
