KST-600A 电能质量分析仪（平板式）

电能质量是指通过公用电网供给用户端的交流电能的品质，通俗来说就是指电网线路中电能的好坏情况，电能质量问题主要由终端负荷侧引起的。随着电力电子技术的发展，它既给现代工业带来节能和能量变换积极的一面，同时电力电子装置在各行各业的广泛应用又对电能质量带来了新的更加严重的损害，已成为电网的主要谐波污染源。造成电压不稳、过电压、产生谐波等。谐波使电能的生产、传输和利用的效率降低，使电气设备过热、产生振动和噪声，并使绝缘老化，寿命缩短,甚至发生故障或烧毁。因而消除供配电系统中的高次谐波问题对改善电能质量和确保电力系统安全、稳定、经济运行有着非常积极的意义。要了解电网电能质量的实际情况，就必须有相应的设备对其进行测试分析，针对国内的实际情况，我公司适时开发研制了适合国情的专业电能质量分析仪器。

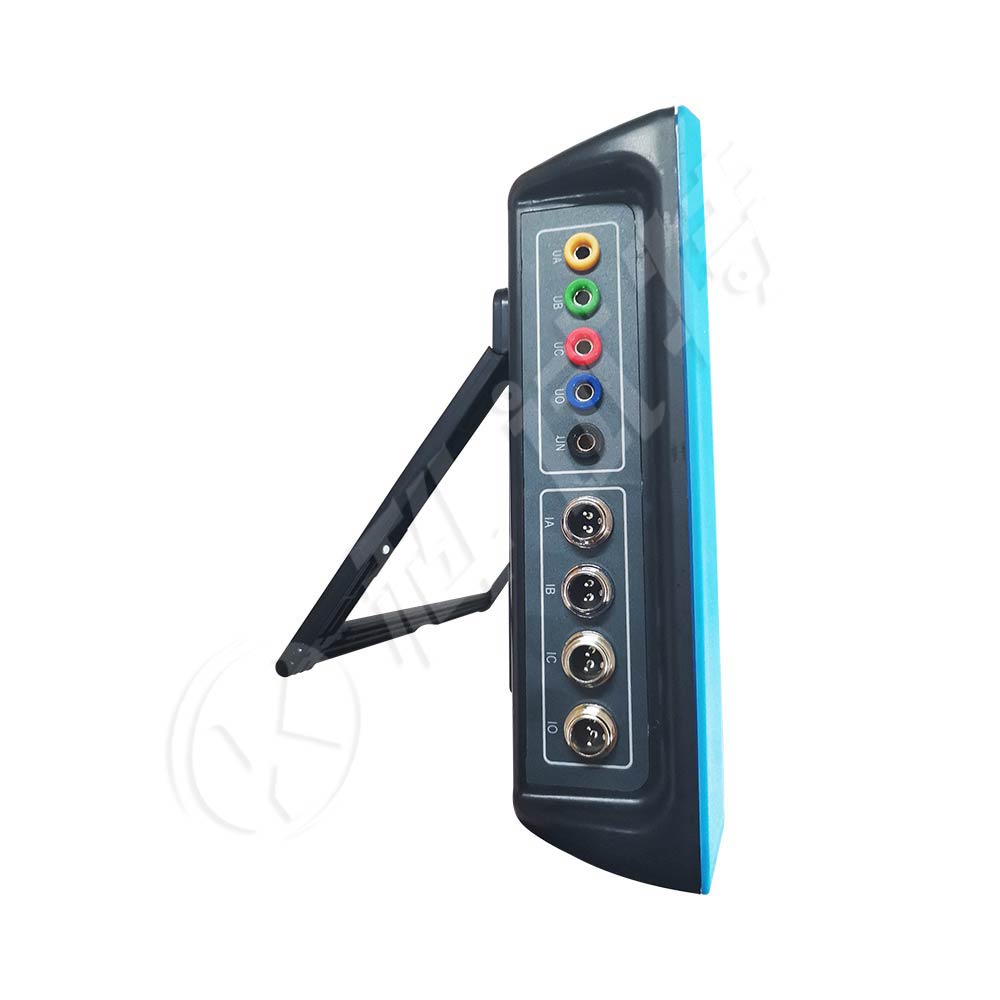

1、多通道测量：4个电压通道、4个电流通道同时测量。

2、电气参数测量：可同时测量电压幅值、电流幅值、相位、频率、有功功率、无功功率、功率因数等参数；

3、可测量2-64次的电压谐波和电流谐波含量；

4、可测量0.5-31.5次电压和电流的间谐波含量；

5、可测量电压和电流的总谐波畸变率；

6、可测量并短时闪变（PST）、长时闪变（PLT）、电压波动；

7、可测量正序电压、负序电压、零序电压、电压不平衡度；

8、可测量正序电流、负序电流、零序电流、电流不平衡度；

9、暂态参量测量功能，具备电压骤升骤降事件记录功能，同时自动启动录波功能，将所发生事件的发生时间和前后五个周波的实际波形记录下来；

10、具有示波功能，可以实时波形显示电压电流大小和畸变情况，并可以在仪器上对电压电流波形进行缩放；

11、六角图显示功能，可进行计量回路和保护装置回路的矢量分析，进行计量装置错接线检查；在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。

12、选配大钳表可以进行低压电流互感器的变比和角差测量；

13、谐波含量可以柱状图的形式显示，视觉效果良好；

14、内置大容量数据存储器，（存储间隔1秒－1000分钟可选）按1分钟的时间间隔可连续存储18个月以上；

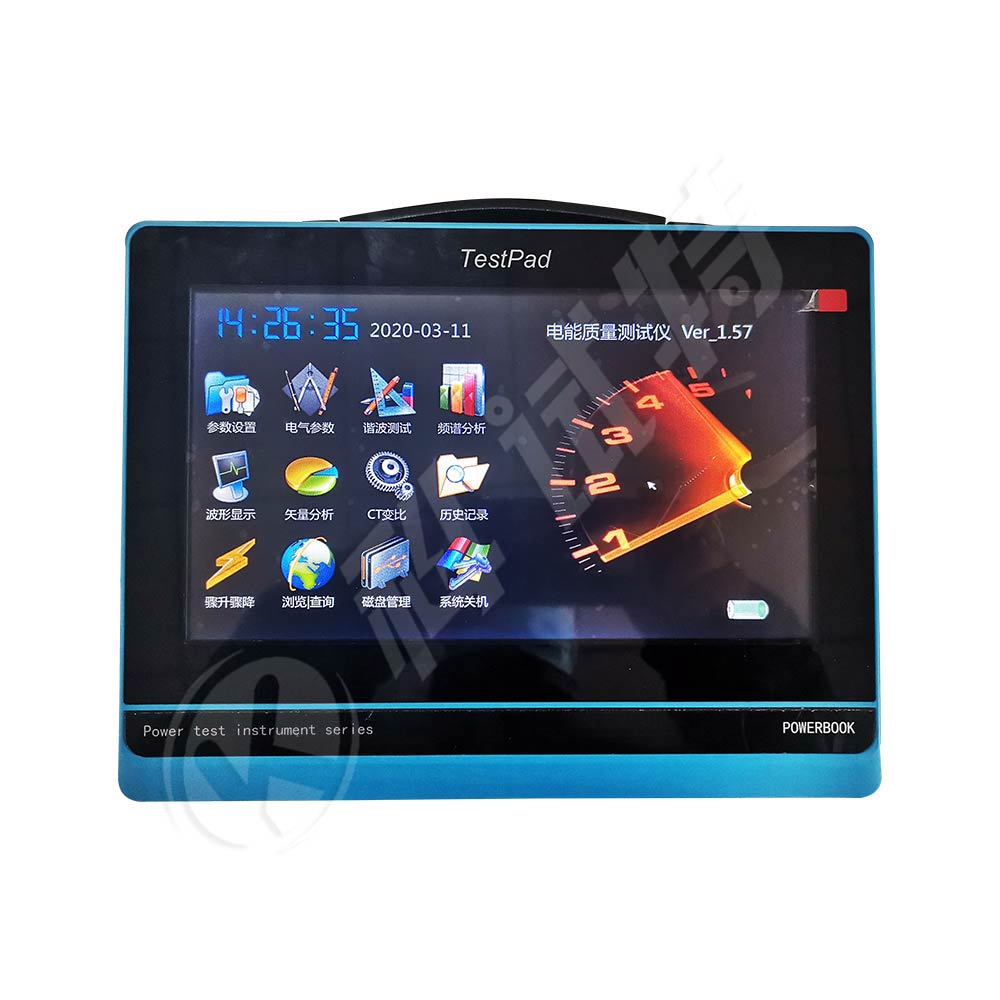

15、10寸大屏幕彩色液晶屏显示器1280×800；

16、电容屏触摸操作，与平板电脑和智能手机操作近似，简便易学；

17、支持鼠标操作，适应不同习惯的操作人员；

18、谐波测量时可按国标自动判别各次谐波含量是否超标并给出提示，一目了然；

19、谐波含有率国标查询功能，可对国标允许值进行查询；

20、具有42.5Hz-69Hz的频率测量范围，能够对50、60电力系统进行测量。

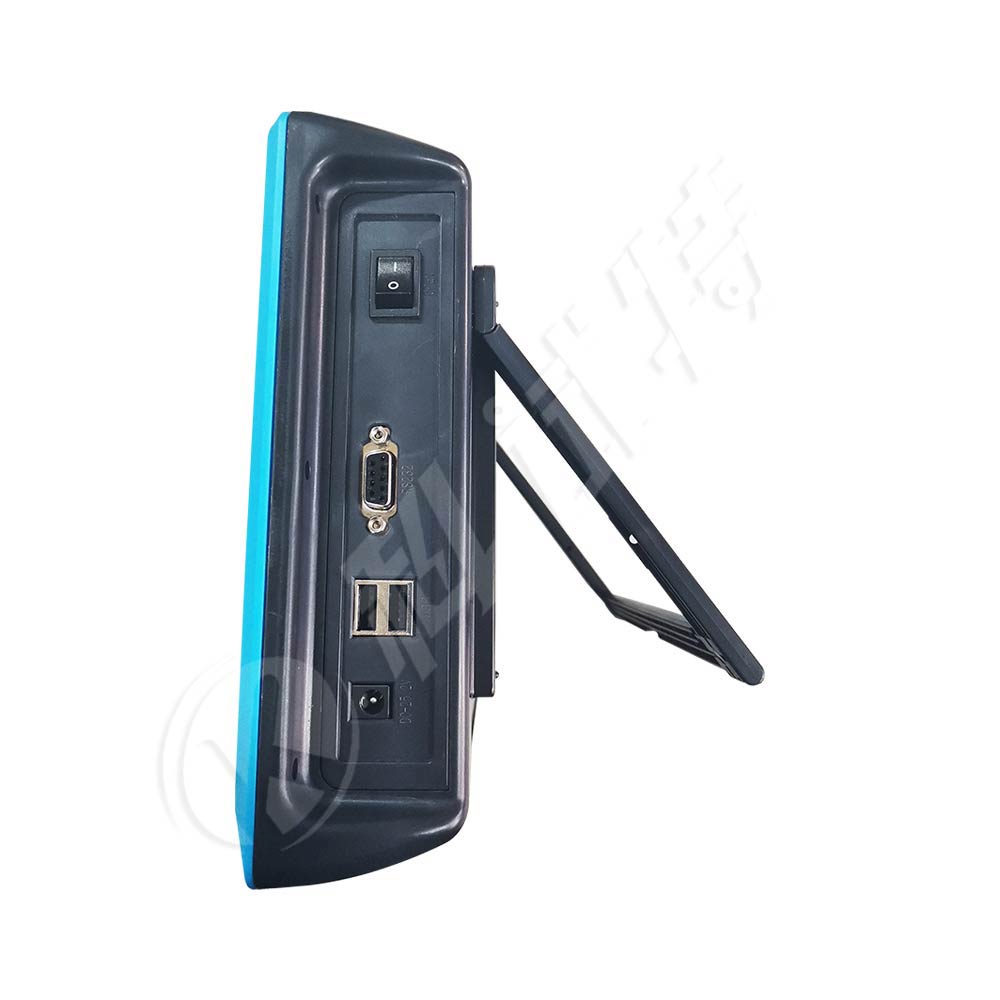

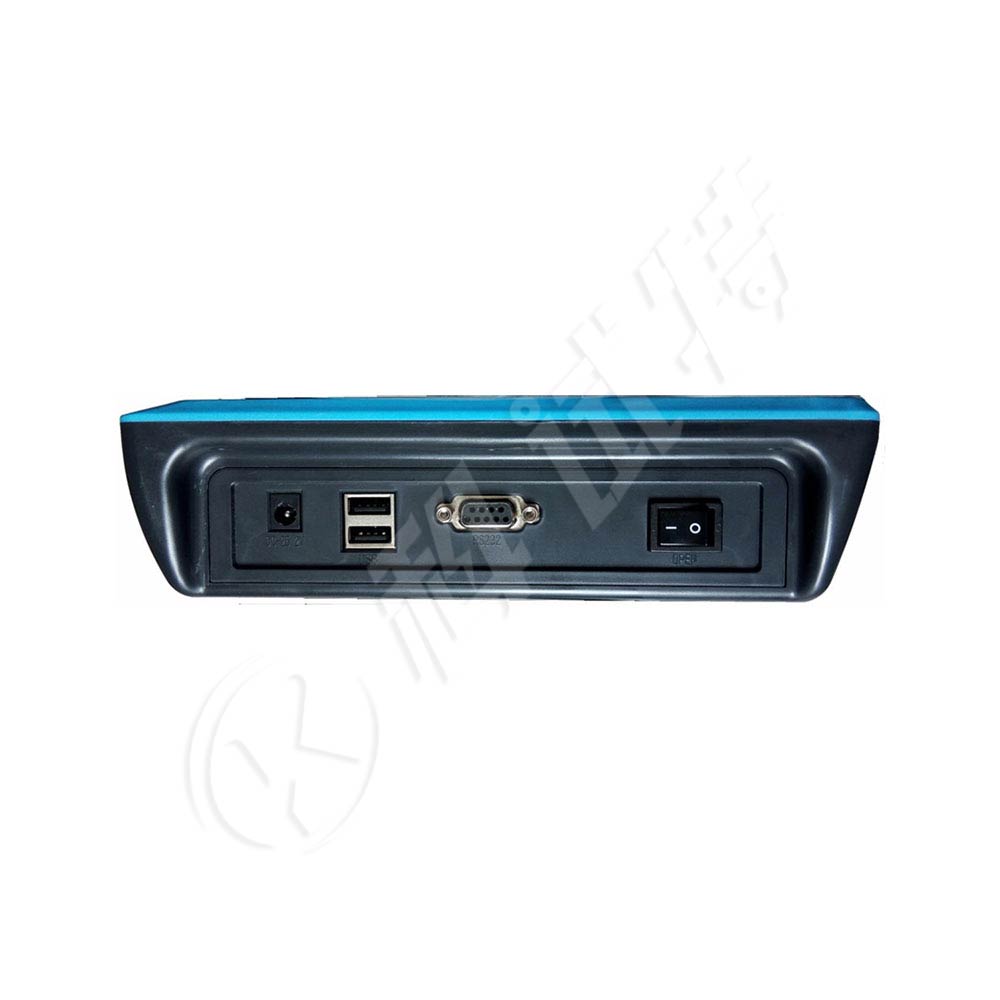

21、数据可以存储U盘，以便历史查询。

22、可配备专用数据分析管理软件，对测试结果进行分析、处理，可掌握被测点的电能质量和负荷周期性变化情况，对电力工作人员了解用户电能质量，采取相应处理措施，有着不可替代的作用；

23、分析软件可按照国标要求生成专业的电能质量分析报表；

24、仪器具有屏幕截图功能，对任何一屏的显示数据可以图片的形式手动保存下来；

25、仪器尺寸小、重量轻、携带方便；

26、内置高性能锂离子电池，自动进入省电模式，可使仪器在无外接电源的情况下持续工作10小时以上，方便现场测试；
