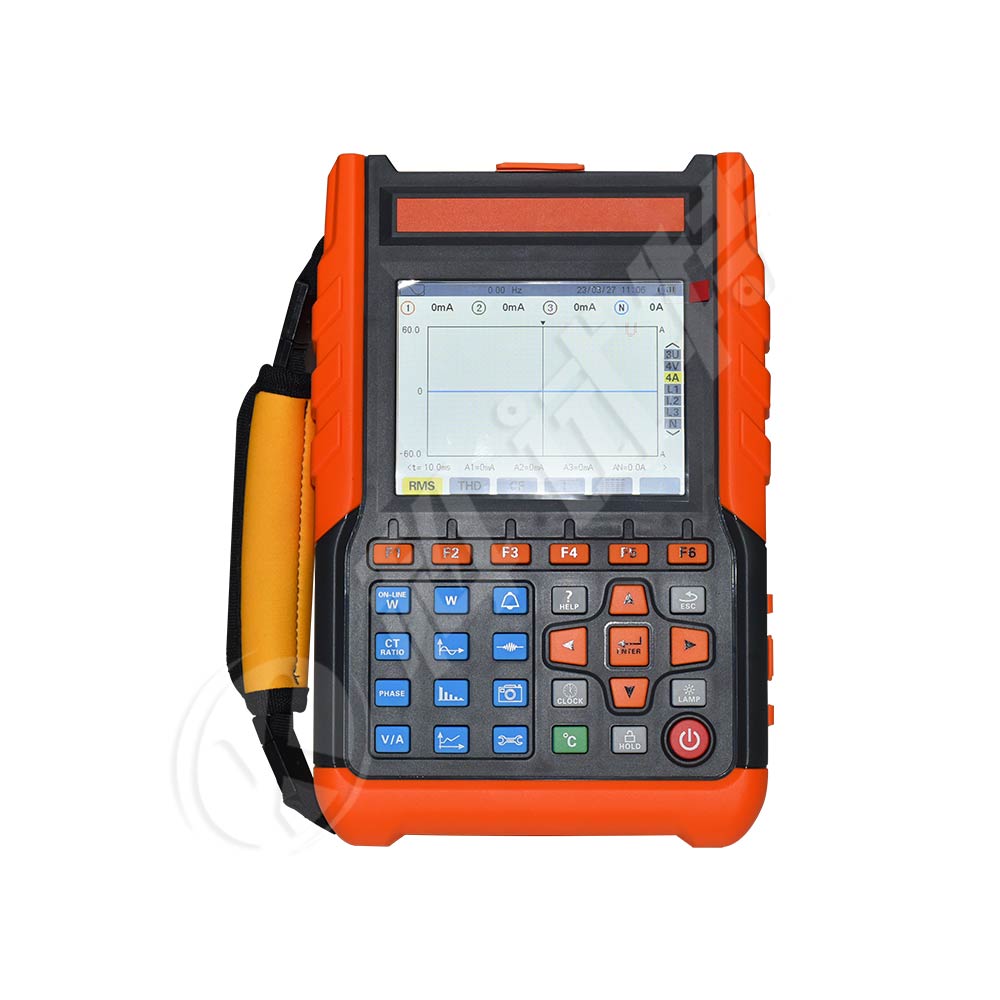

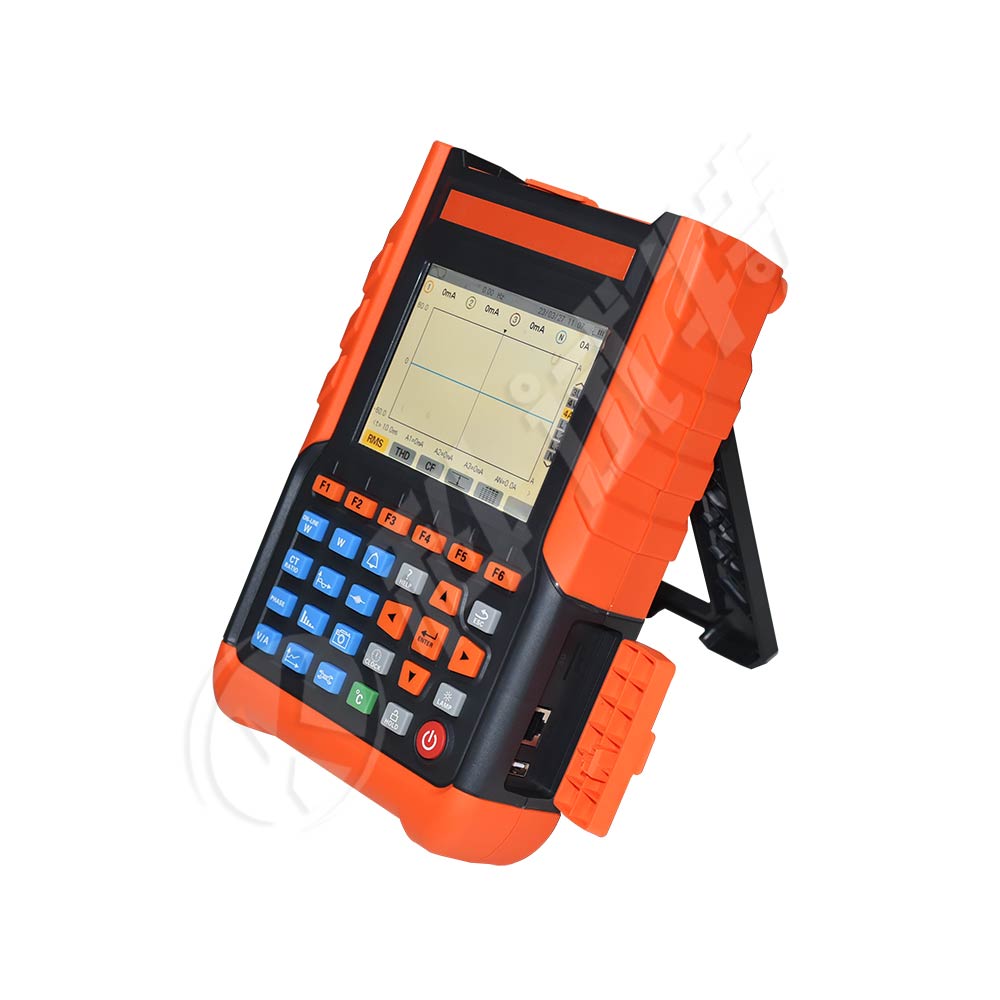

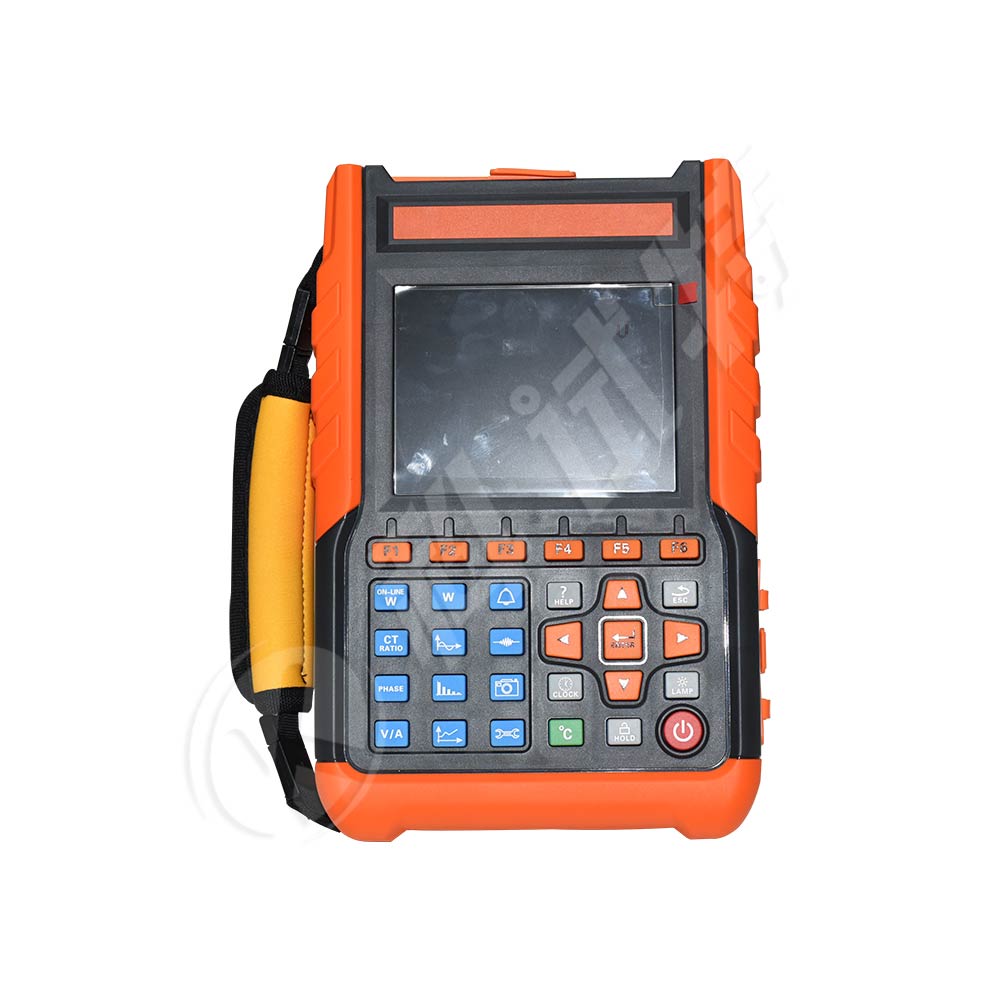

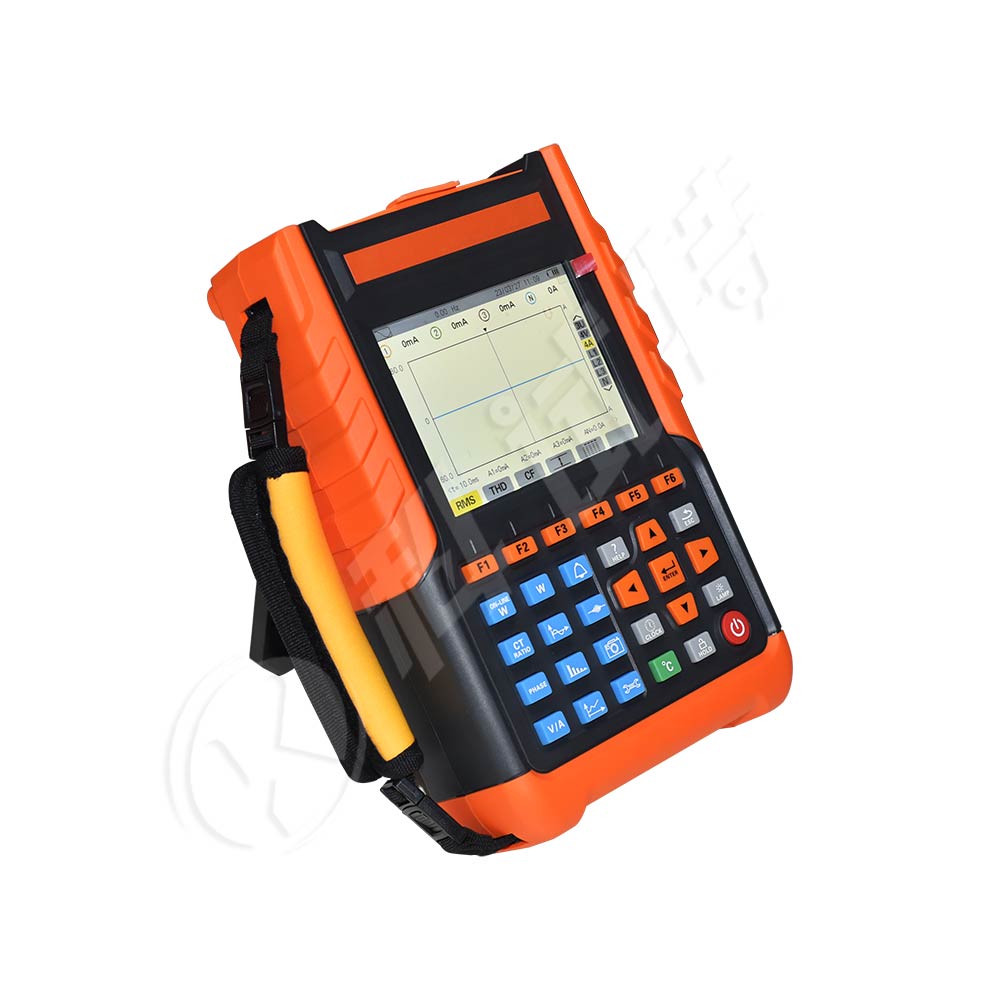

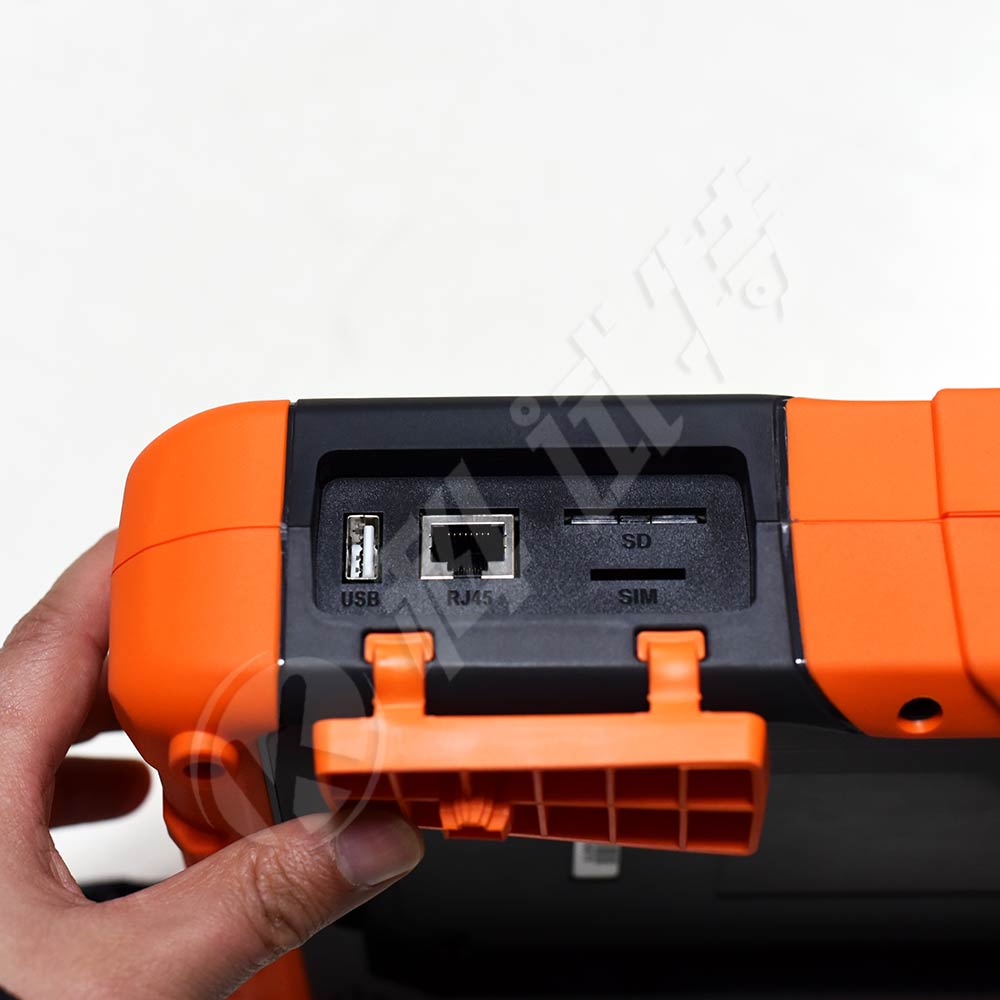

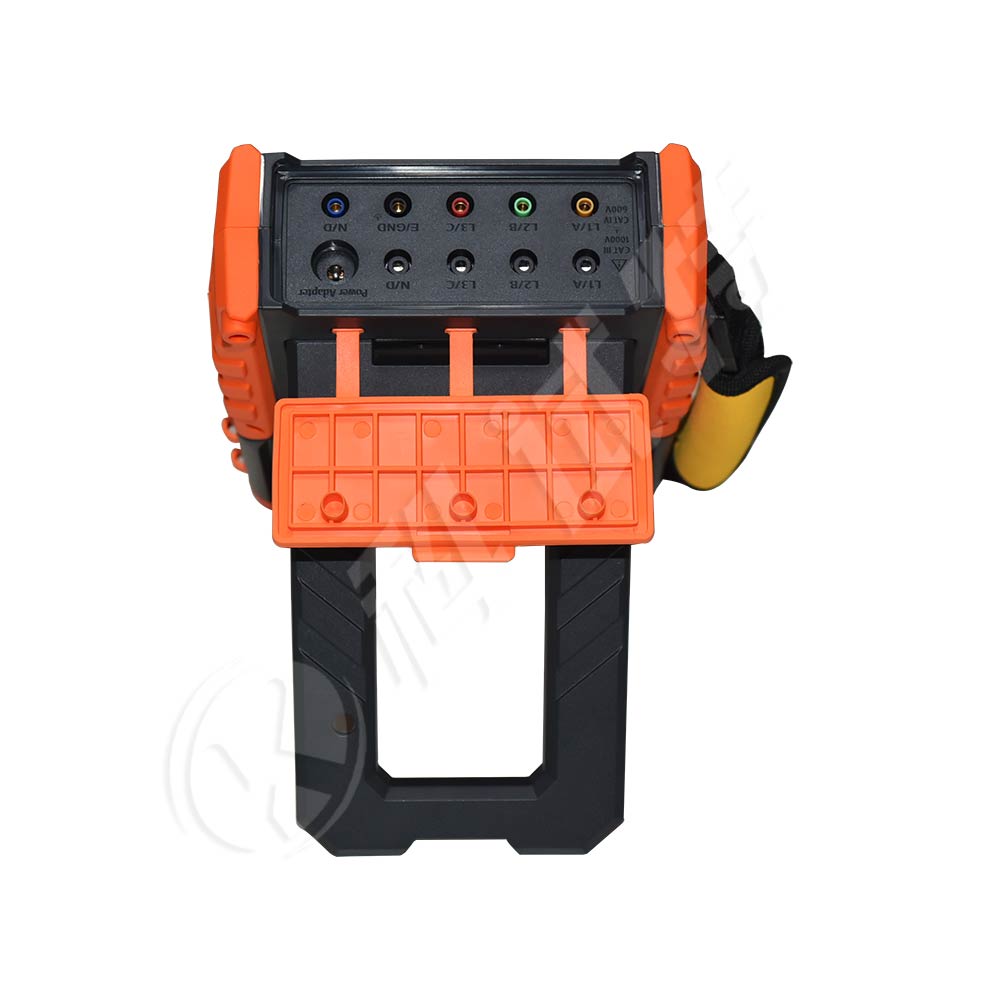

KST-600C 电能质量分析仪

KST-600C 电能质量分析仪是我公司精心研制的一款专为现场测试的三相、多功能、智能化、人机操作简洁的综合型测试仪器。具有容易使用，超大液晶彩屏显示，高分辨率，中英文双语操作界面，防振结构外壳等特点。可同时测量4路电流(ABC三相及中性线电流)，4路电压(ABC三相电压及中性线对地电压)、电流电压的峰值、一段时间内的ZUI大ZUI小值、三相不平衡度、短时电压闪变、变压器K因数、有功功率、无功功率、视在功率、功率因数、位移功率因数、有功电能、无功电能、视在电能、谐波比、总谐波失真度等；显示电流电压的实时波形、相量图、谐波比柱形图；动态捕捉电压电流瞬时变化，监测启动电流，监测各电力参数并生成告警列表，长时间记录测试数据并生成趋势曲线图等功能。

电能质量分析仪采用DSP+ARM双处理器架构，DSP负责数据的采集及算法处理，ARM负责通信协议及人机接口处理；使用两片高精度ADC芯片对模拟信号进行采集，ZUI高采样速率可达1MSPS，保证了通道的精度和信息完整性，保证了不错过电网中任何一个瞬态变化，使仪表对瞬态波形、骤升骤降、瞬时中断等的侦测更加的精准；DSP工作频率达200MHz以上，能够及时监测电网并动态调整采样频率实现工频和采样频率同步；

电能质量分析仪又名智能型三相电能质量分析仪、多功能电能质量分析仪、三相电力质量分析仪等，同时具有谐波分析仪、相位伏安表、电力参数测试仪等仪器的功能。适用于电力、石化、冶金、铁路、工矿企业、科研院校、计量部门等。尤其适用于对所有的电压、电流、功率、电能、谐波、相位等电量参数做全面分析和诊断。

1、基本功能

● 波形实时显示(4路电压/4路电流)

● 电压和电流真有效值

● 电压直流成份

● 电流和电压峰值

● 电流和电压半周期有效值的最大/最小值

● 相量图显示

● 各相谐波的测量，达50次谐波

● 柱形图显示各相电流和电压的谐波含有率

● 总谐波失真度(THD)

● 各相有功/无功/视在功率值及总值

● 各相有功/无功/视在电能值及总值

● 变压器K因数

● 功率因数(PF)和COSφ位移功率因数(DPF)

● 短期电压闪变

● 三相不平衡(电压和电流)

● CT变比功能

2、捕捉记录功能：

① 暂态捕捉功能：

可对电网电压电流参数的瞬间变化捕捉侦测，包括电压电流波动、电压电流骤升、骤降、短时中断、瞬态过压、冲击电流、电流电压瞬时畸变。仪器最多可同时存储150组瞬态波形。

② 启动电流监测：

可监测线路的浪涌电流，和监测电气设备启动时的启动电流，有助于正确设计装机容量。可显示启动过程的有效值的上升/下降曲线、启动电流的包络曲线、4路电流和4路电压波形。可触发后可记录约100s，存储100s内每一个周期的所有电流电压瞬时值，波形曲线。

③ 趋势图记录存储功能：

可对基本测试功能的所有测试参数(Urms、Uthd、Ucf、Uunb、Hz、Vrms、Vthd、Vcf、Vunb、PST、Arms、Athd、Acf、Aunb、KF、W、VAR、VA、PF、COSφ、TANφ),电压50次谐波，电流的50次谐波，共123个参数进行记录，并生成趋势曲线图，可根据需要进行长时间的数据记录。(同时选择20个参数间隔1秒记录一次，约可以记录960天)

④ 告警功能：

根据需要可对选定的参数设定限值，监测其是否超限，超限时产生告警日志，比如电压过压、电流过流、不平衡度超限、某次谐波比超限、频率超限、有功功率超限、总谐波失真超限等，最多可设定40组告警监测参数，每一组都可以设定不同监测参数(包括50次谐波共123个不同参数)和限值，可设定超限的最短时间。最多可以存储12800组告警日志记录。

⑤ 截屏功能：

在任何测试页面可截屏存储当前屏幕画面，同时自动保存记录时间和所在测试模式。例如，可以保存电流电压波形、谐波柱形图、相量图等的屏幕图片。最多可同时保存60组截图。
