KST-700D 电缆故障测距仪

KST-700D 电力电缆故障测距仪，用于电力电缆故障点的距离测量，具有波形易于识别、分辨率高、界面友好、同时支持触摸按键和机械按键、易于操作等特点。

在低压脉冲方式下可以独立使用；在脉冲电流方式下需要和高压信号发生器配合使用；在多次脉冲方式下还须和电缆测试多次脉冲耦合器配合；在测距完成后须使用数字式多功能电缆故障定点仪进行精确定点。它们共同组成一套高性能的，能提供多种创新特性的电缆故障查找系统。

功能特点

1、多种测距方法：

① 低压脉冲法：适用于低阻、短路、断线故障的精确测距，还可用于电缆全长及中间接头、T型接头、终端头的测量，以及波速度的校正。

② 脉冲电流法：适用于高阻、闪络型故障的测距，使用电流耦合器从测试地线上采集信号，与高压部分完全隔离，安全可靠。

③ 多次脉冲法：世界上最先进的测距方法，是二次脉冲法的改进。波形明确易于识别，测距精度高。

2、200MHz实时采样：

① 国内同类仪器最高采样频率，与国际最高水平接轨。

② 提供最高0.4m的测距分辨率，测量盲区小，对近端故障和短电缆特别有效。

3、触摸操作和机械按键两种操作方式

① 触摸按键，操作更加灵活，具有手势操作功能。

② 可以对光标进行拖拽，双击操作，定位更加简单、方便。

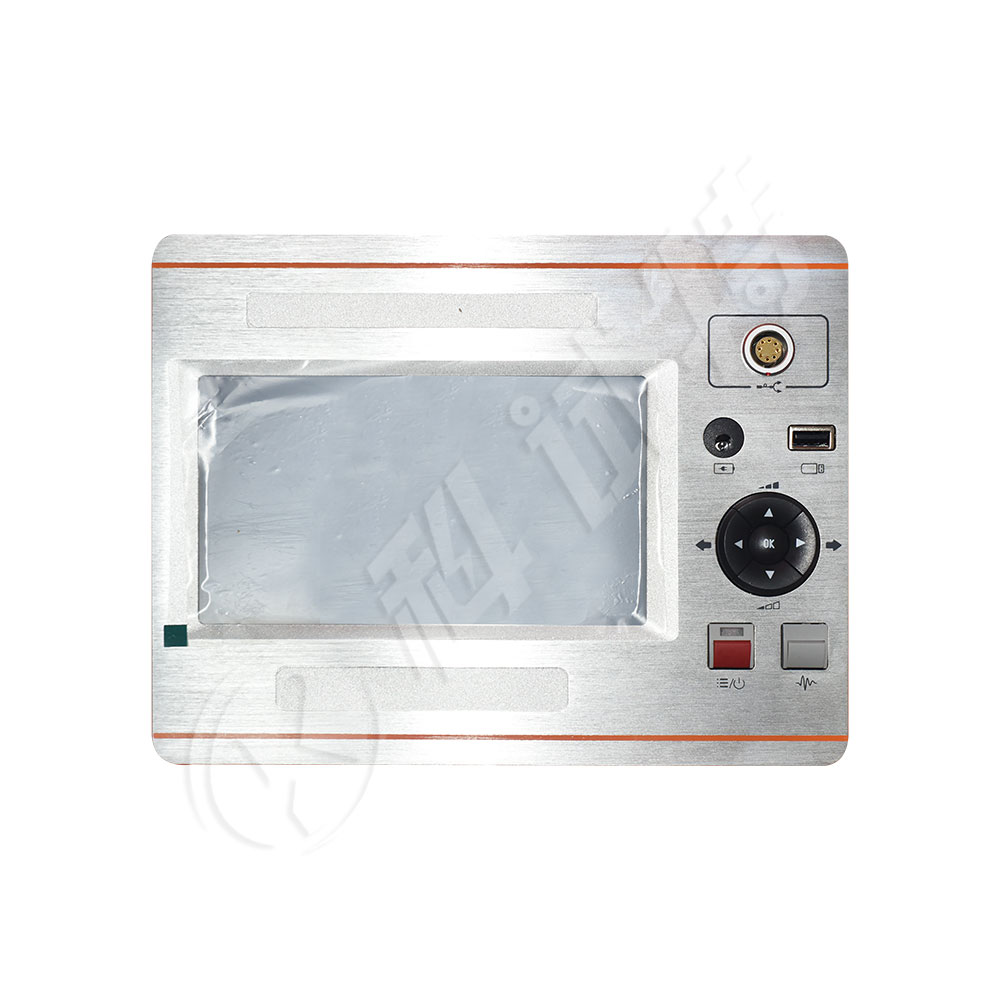

③ 兼容机械按键操作，五向按键，操作更加人性化。

4、LED大屏幕彩色液晶显示，界面友好：

① 波形清晰，尤其在多次脉冲测试中，多个波形以不同颜色同时显示，更易于识别。

② 7寸大屏幕液晶，160°可视角度，亮度达到750cd/m2，达到阳光可视要求。

③ 功能菜单简单实用，功能强大。

5、画中画暂存显示功能

① 界面显示采用画中画方式，由一个主窗口和三个暂存窗口组成，可同时查看三个暂存波形，使波形比较功能更加简单、直观、方便。

6、波形存储、计算机联机通讯：

① 可在机内存储大量波形。

② 使用U盘进行波形数据的导出。

③ 可以和计算机（台式机或笔记本机）连接，进行联机通讯。

④ 提供计算机后台管理软件，对U盘转储的数据或联机数据进行数据管理。

7、电源管理：

① 仪器在2分钟内没有任何操作时，将减弱背光；10分种没有操作，将自动关机，以减少电量消耗；当电池欠压时，仪器也将自动关机，以保护电池。

② 内置锂离子电池，配有专用锂电池充电器，提供可靠的充电方式。

③ 工作时间长：使用充满电的锂离子电池，仪器能连续工作7小时以上(电池老化后使用使用时间会缩短)。

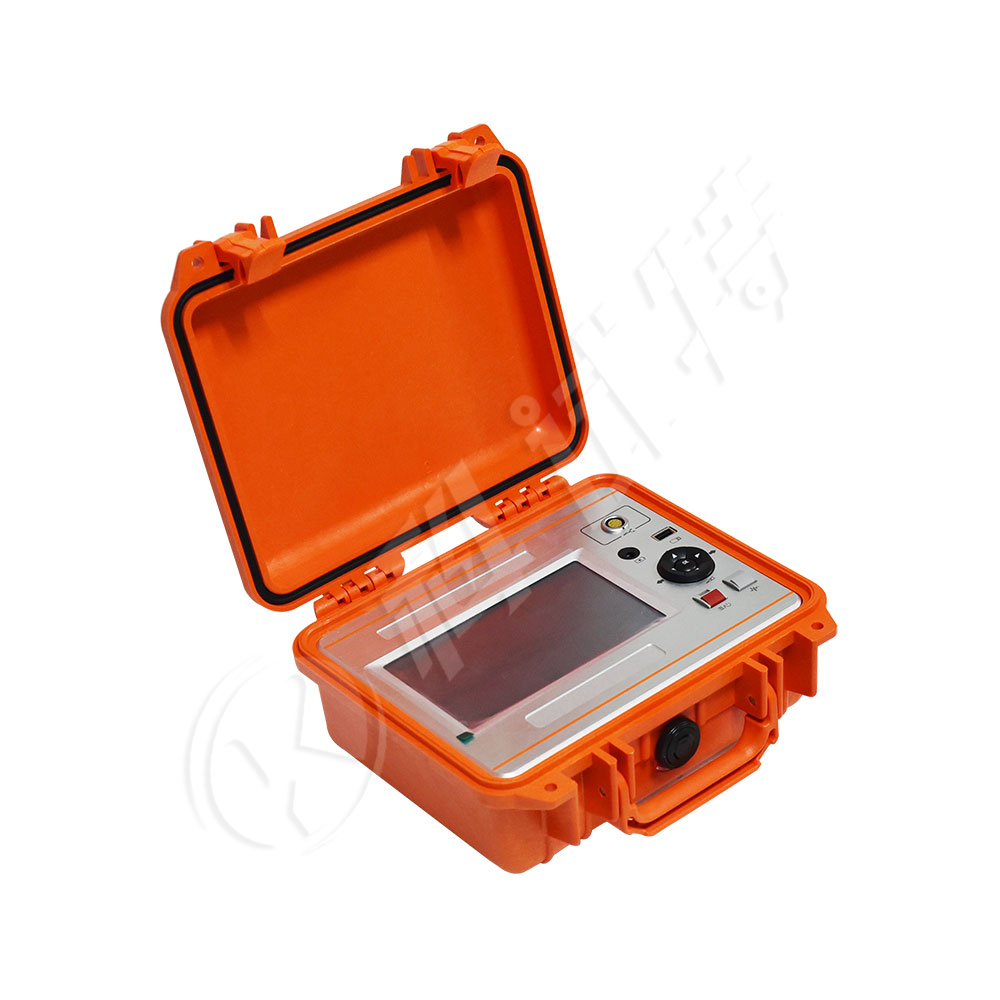

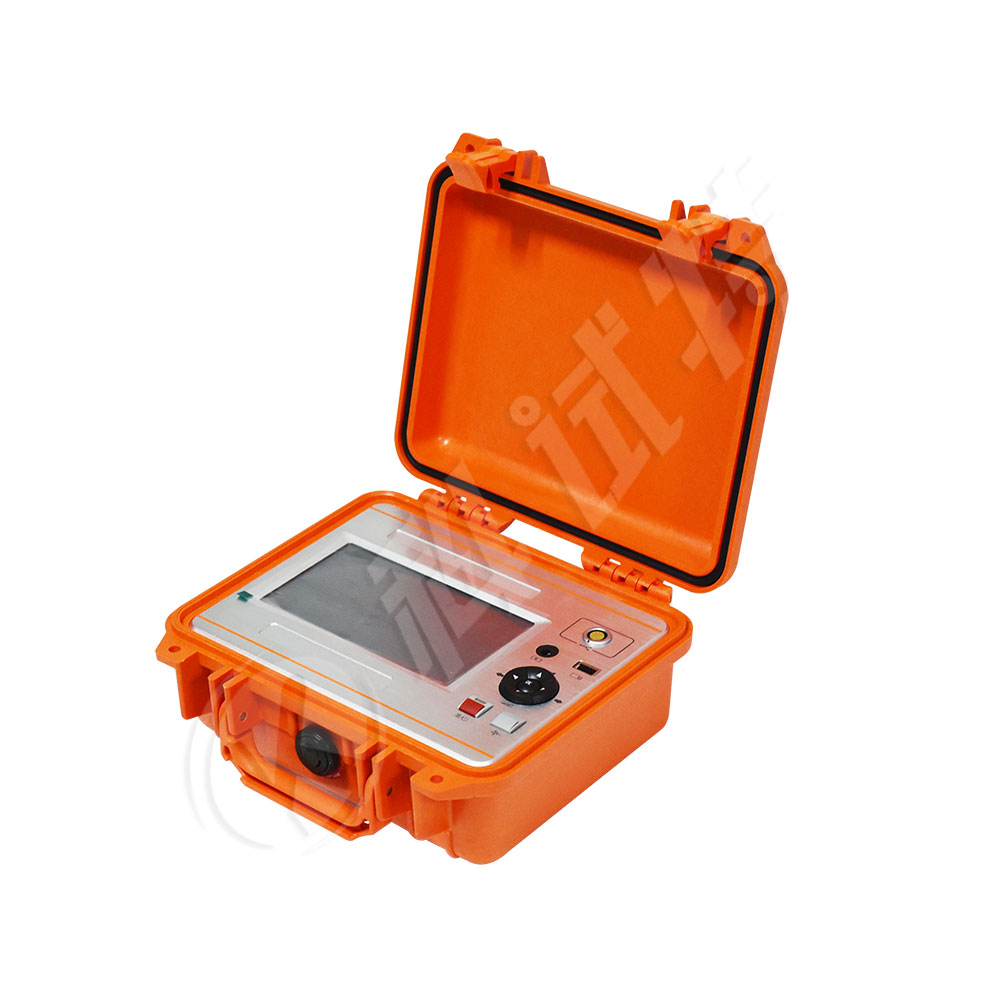

8、坚固机壳，质轻便携。
