电力变压器作为重要的电气设备，其安全可靠运行对电力系统极为重要。变压器绕组变形测试仪，是本公司自主研发的专门用于电力变压器(三相或单相)出厂、故障以及交接试验中绕组变形参数测量的高精度仪器。

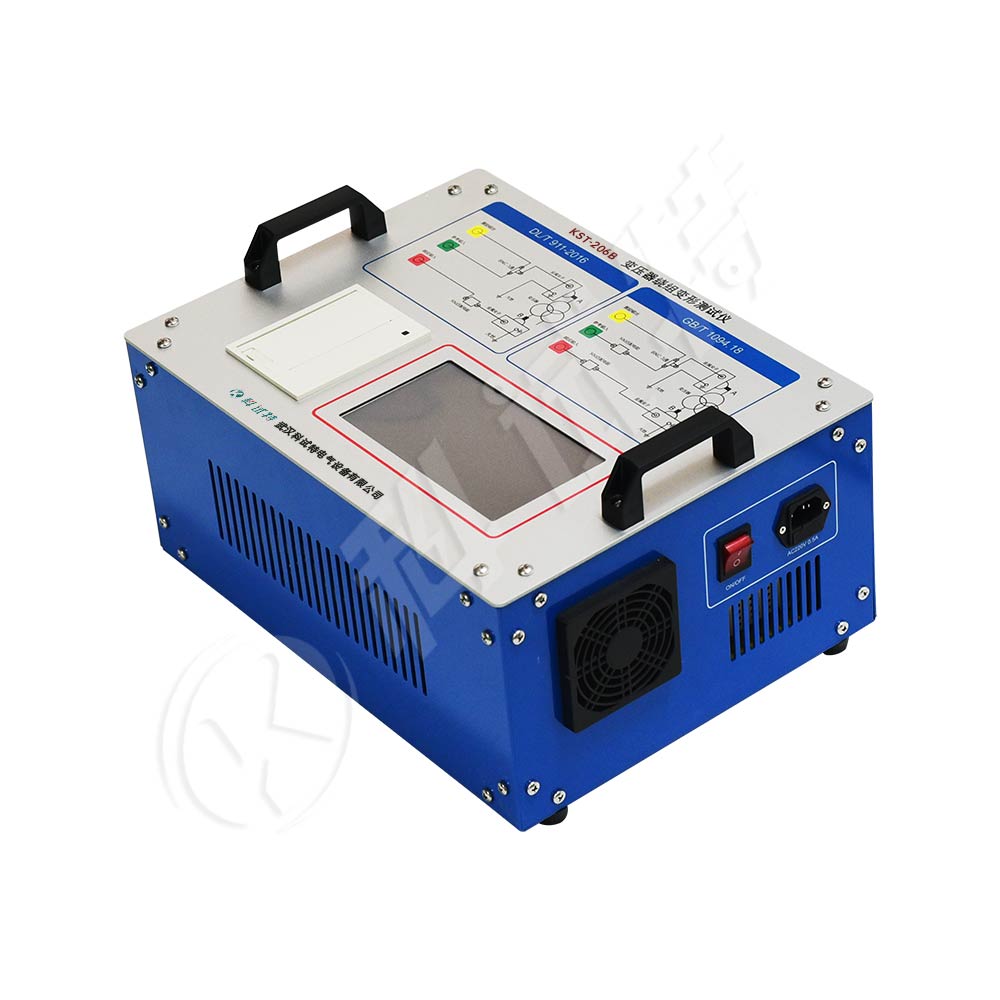

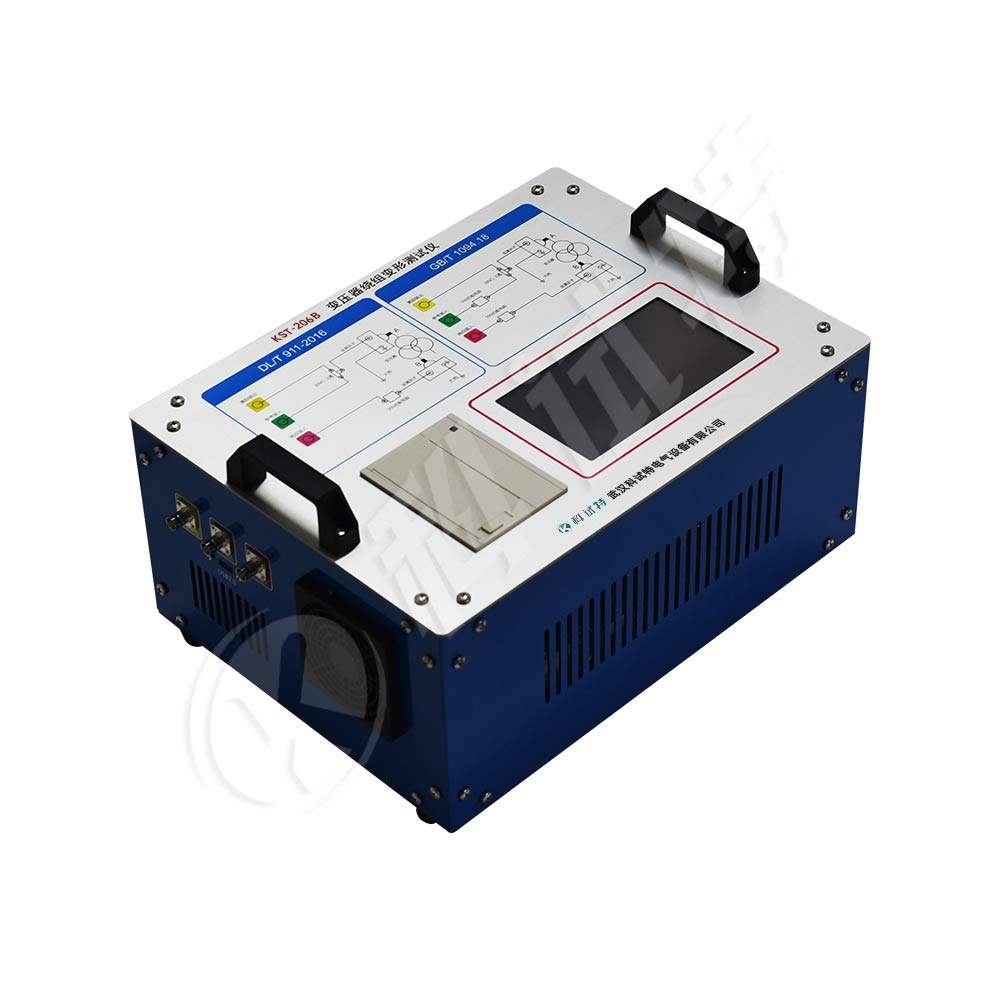

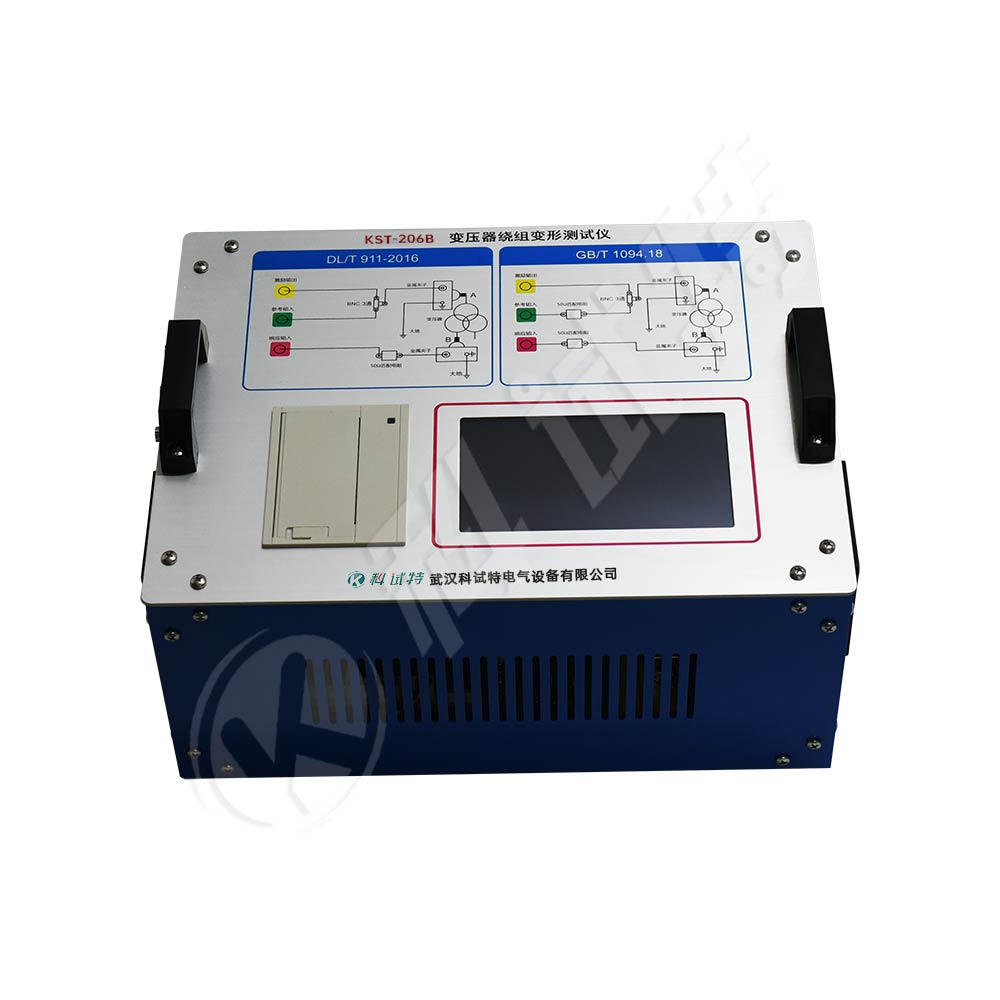

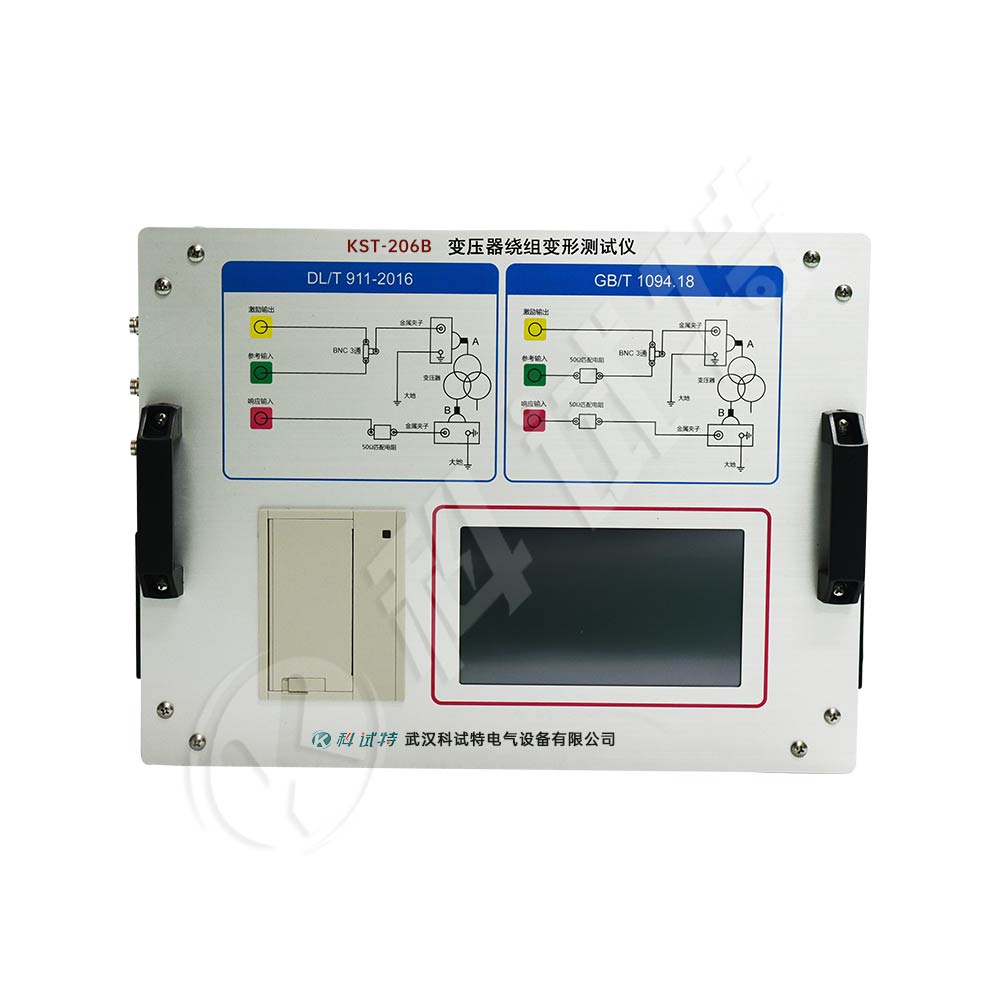

电力变压器作为重要的电气设备，其安全可靠运行对电力系统极为重要。变压器绕组变形测试仪，是本公司自主研发的专门用于电力变压器(三相或单相)出厂、故障以及交接试验中绕组变形参数测量的高精度仪器。它以ARM处理器为核心控制进行采样，处理和输出，其主要特点是彩色触摸屏显示，中文菜单提示，操作简单，配备高速热敏打印机，设计有存储功能，方便数据的存储和打印；配用数据管理软件，保存的数据通过USB传送到计算机(上位机)，进行另存、打印、清空等多项操作，或直接通过上位机电脑操作测试，保存的文件格式为Word或Excel文件格式。仪器体积小、重量轻，便于携带，现场使用极为方便，大大减轻了试验人员的劳动强度，提高了工作效率。
| 扫频法测绕组变形 | |
| 扫描频率范围 | 10HZ-1MHZ (DLT911-2016 线性扫描) |
| 20HZ-2MHZ (GB/T-1094.18 IEC60076-18:2012 分段扫描) | |
| 10HZ-10MHZ (GB/T-1094.18 IEC60076-18:2012 分段扫描) | |
| 幅值测量范围 | (-100dB） - （+20dB） |
| 幅值测量精度 | (-40dB） - （+20dB）0.2dB (-60dB） - （-40dB）0.5dB (-80dB） - （-60dB）1.0dB |
| 角度测量范围 | (-180°） - （+180°）（10HZ-2MHZ） |
| 扫描频率精度 | 小于0.01% |
| 信号输入阻抗 | 大于1M Ω(DLT911-2016) 50 Ω(GB/T-1094.18 IEC60076-18:2012) |
| 信号输出阻抗 | 50 Ω |
| 同相测试重复率 | 99.5% |
| 工作条件 | |
| 工作电压 | AC220V±10% |
| 频率 | 50Hz±10% |
| 功耗 | ≤60w |
| 使用环境温度 | 0～40℃ |
| 使用环境湿度 | ≤90RH |
| 主机体积 | 520x290x220mm |
| 重量 | 10kg |
1、基于不同标准的扫频法绕组变形试验；
2、可测量变压器各个绕组的相频曲线，幅频曲线；
3、可循环测试变压器绕组固定频率下相位和幅度；
4、基于DLT911-2016对变压器幅频曲线进行分析；
5、内置不掉电存储器，绕组变形可保存40组；
